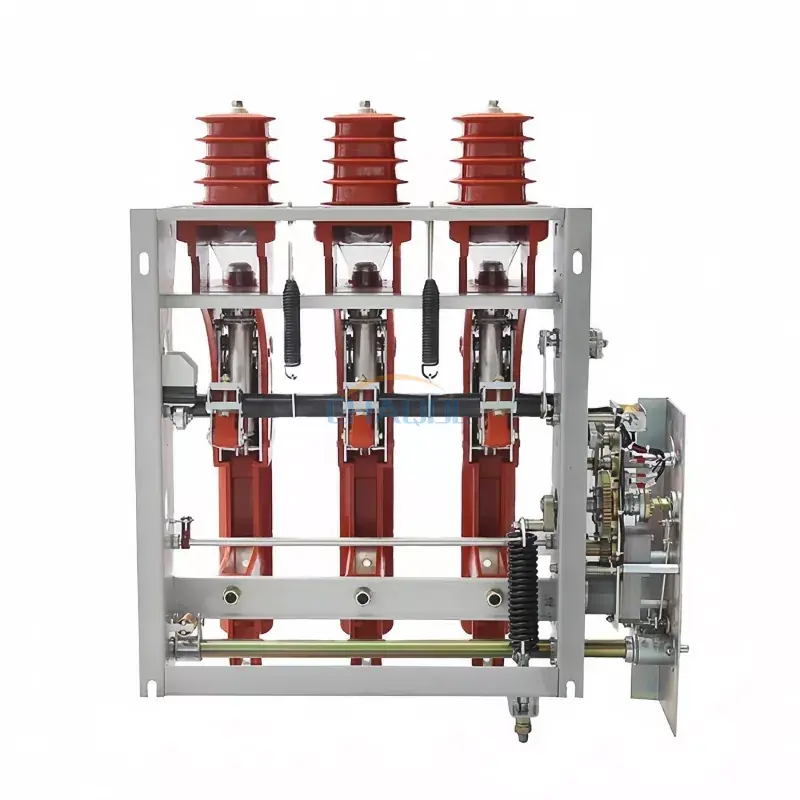

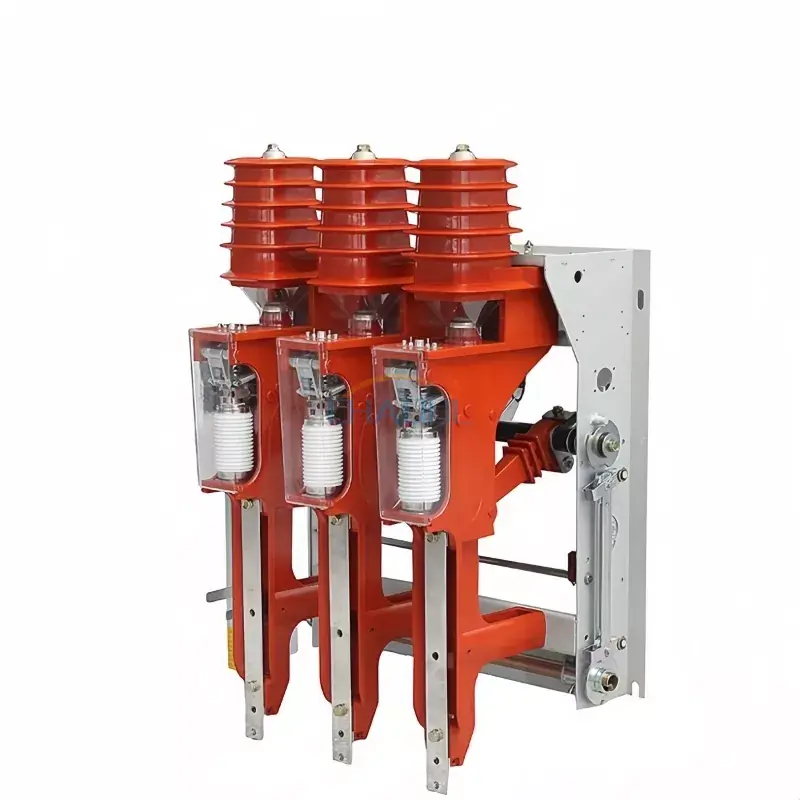

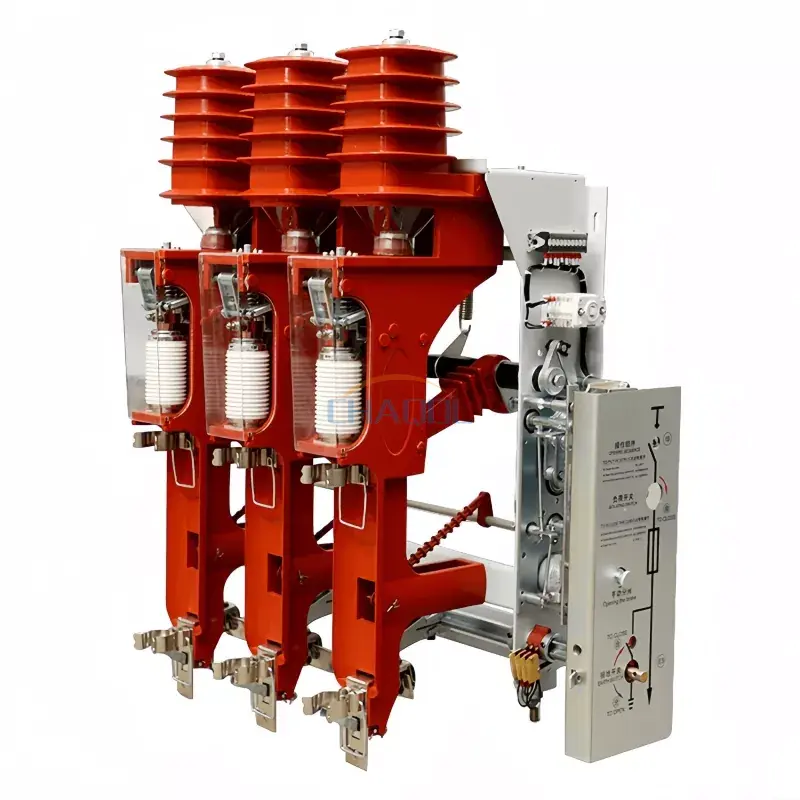

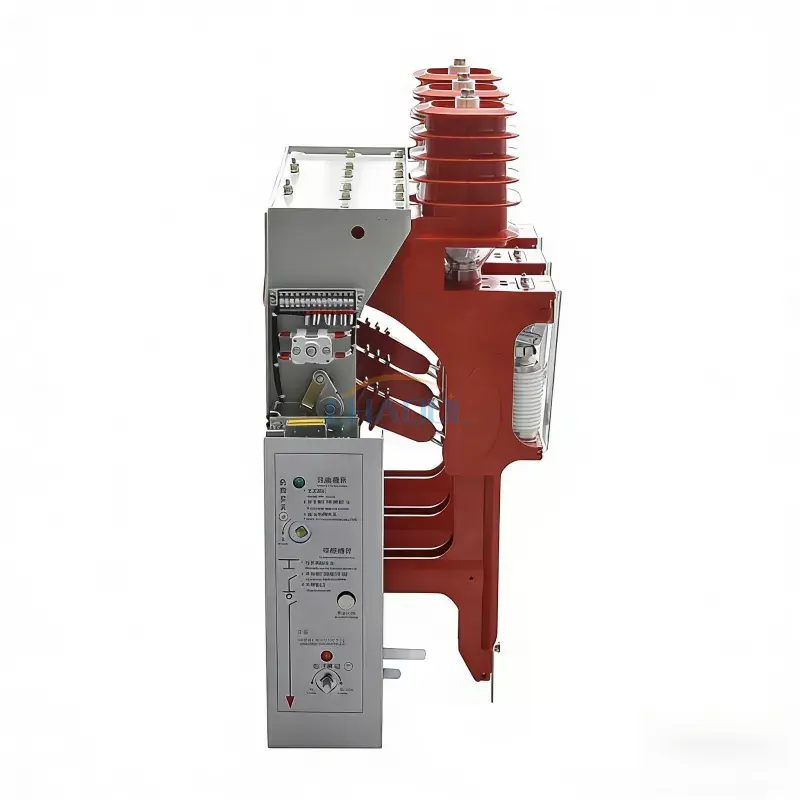

Indoor High Voltage Load Switch

Model:FZN25-12/FZR25-12D

Ang Anqiang Power ay isang tagagawa ng China ng panloob na high voltage load switch. Ang aming mga load switch ay nagtatampok ng kakaibang disenyo ng istraktura ng transmission, kung saan ang arc extinguishing chamber ay nakatiis lamang ng mataas na boltahe sa mga sandali ng pagsasara at pagbubukas. Samakatuwid, ang mga ito ay compact at magaan, na nagbibigay-daan para sa sabay-sabay na operasyon ng parehong isolation contact at ang arc extinguishing contact.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Kapangyarihan ng Anqiangnagtatanghal ng serye ng FZN25 at FZRN25, ang susunod na henerasyonpanloob na mataas na boltahe load switchpara sa 12kV, 50Hz ring main units (RMU). Ininhinyero na may adirect-acting isolating contact na naka-link sa isang vacuum interrupter, ang mga switch na ito ay naghahatidarc-free load making/breakingat matatagproteksyon ng short-circuit(para sa FZRN25). Gumagamit ka man ng utility substation, wind power collection cabinet, o industriyal na planta, tinitiyak ng aming FZN25/FZRN25 series ang maaasahang kontrol at kaligtasan ng pagkarga.

FZN25 vs FZRN25: Aling modelo ang akma sa iyong transpormer at RMU application?

FZN25-12D/T630-20

Purong Load Switch

✓ Rated kasalukuyang:630A
✓ Short-circuit breaking:Wala (walang fuse)
✓ Pinakamahusay para sa:Cable loop switching, RMU main switch, madalas na load cycle
✓ Karaniwang gamit:Lumipat ng hanggang 1250kVA na walang-load na transpormer

FZRN25-12D/T125-31.5

Fuse-Combination Appliance

✓ Rated kasalukuyang:125A (load) / 31.5kA (fault)
✓ Short-circuit breaking:31.5kA (fuse SDLAJ-12)
✓ Pinakamahusay para sa:Pangunahing proteksyon ng transformer, paghihiwalay ng kasalanan hanggang sa 31.5kA
✓ Ilipat ang kasalukuyang:2000A (smooth fuse-load switch coordination)

📍 Gabay sa Paglalapat at Pagpili: Mga totoong sitwasyon sa mundo

✅ Sitwasyon 1: 12kV Ring Main Unit (RMU) bilang papasok/loop switch
GamitinFZN25bilang pangunahing switch ng break ng load. Pinangangasiwaan nito ang 630A loop current, pagsasara at pagbubukas ng ring network. Ang pinagsamang grounding switch ay nagbibigay ng ligtas na earthing sa panahon ng pagpapanatili.

✅ Sitwasyon 2: Proteksyon ng transformer feeder (hal., 1000kVA, 1250kVA)
PumiliFZRN25. Ang fuse (SDLAJ-12) ay magtatanggal ng phase-to-phase at earth faults hanggang 31.5kA, habang ang vacuum load switch ay humahawak ng normal na load current hanggang 125A. Perpekto para sawind/solar collection cabinetsatmga compact na substation.

✅ Sitwasyon 3: Walang-load na transformer switching (≤1250kVA)
Parehong maaaring isara ng FZN25 at FZRN25 ang mga transformer na walang load salamat sa mataas na dielectric recovery ng vacuum interrupter. Gayunpaman, kung inaasahan mo ang madalas na mga short-circuit fault, palaging mas gustoFZRN25.

📋 Mga Teknikal na Detalye

Pangalan ng Proyekto	Halaga ng parameter
Pangalan ng Proyekto	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Na-rate na boltahe	12 KV
Na-rate na dalas	50 HZ
Na-rate ang kasalukuyang dynamic na katatagan	50 KA	—
Rated aktibong load breaking kasalukuyang	630 A	125 A
Na-rate na closed-loop breaking current	630 A	125 A
Rated cable charging at breaking current	10 A
Pag-off ng isang diskargado na transpormer (kapasidad)	1250 KVA
Na-rate na short-circuit breaking current	—	31.5 KA
Na-rate ang kasalukuyang paglipat	—	2000 A
Modelo ng fuse	—	SDLAJ-12
Epekto sa output ng enerhiya	—	2-5 J (Katamtaman)
Na-rate ang kasalukuyang paggawa ng short-circuit	50 KA
Na-rate ang kasalukuyang dynamic na stability ng grounding switch	50 KA
Grounding switch 2S, thermal stable na kasalukuyang	20 KA
Auxiliary circuit na na-rate na boltahe	AC/DC220,110
Buhay na mekanikal	10,000 beses

📐 Outline Drawings at Component Breakdown

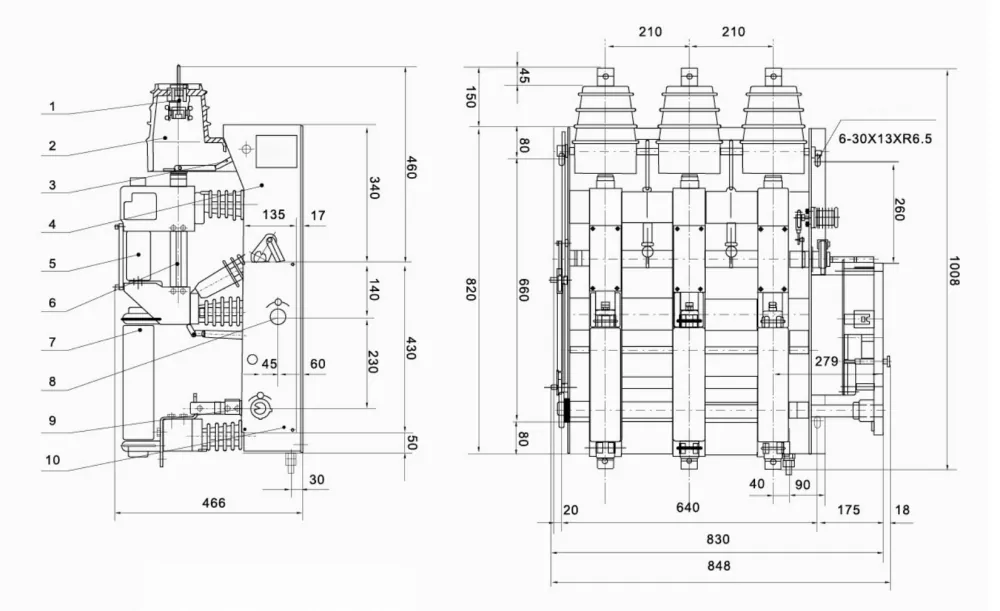

FZRN25-12D– 1. Nakatigil na contact, 2. Insulating cover, 3. Valve, 4. Frame, 5. Vacuum interrupter, 6. Conductive cylinder, 7. Fuse, 8. Energy storage shaft, 9. Grounding switch shaft, 10. Control panel.

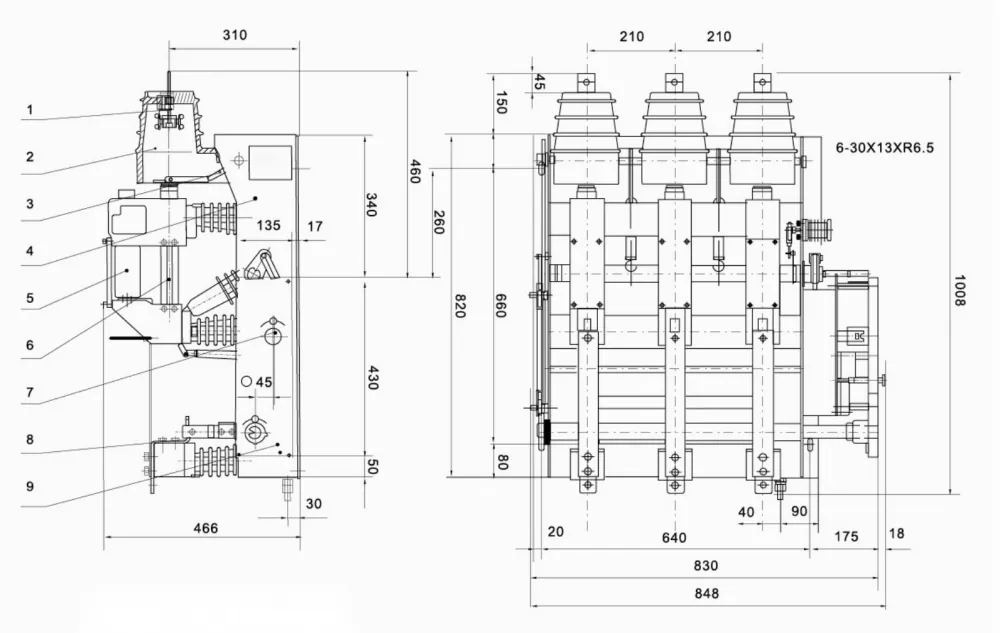

FZN25-12D– parehong masungit na konstruksyon, ngunit walang fuse holder. Tinitiyak ng direct-action isolating contact + vacuum interrupter ang ligtas na paglipat ng load.

Ang parehong mga modelo ay magkatugma saKYN28-12, HXGN-12, at modular RMU enclosures. Available ang opsyonal na mekanismo ng de-koryenteng motor para sa remote na pagsasama ng SCADA. Makipag-ugnayan sa amin para sa mga CAD drawing (DXF/PDF).

🏭 Bakit Anqiang Power? – Ang iyong maaasahang partner para sa 12kV load switch

Direktang pabrika– Walang middleman, mas magandang presyo at lead time (15-25 araw).
Sinuri ang uri– GB3804, IEC 60265-1, ganap na na-certify.
Handa na ang pagpapasadya– Electric operation, auxiliary switch, mga espesyal na interlock.
Mga pandaigdigang sanggunian– Ibinibigay sa Southeast Asia, Middle East, Africa, South America.

📌 Mga totoong sanggunian sa proyekto:

✅ Pilipinas– 200+ unit ng FZN25-12D/T630-20 na ibinibigay sa isang utility company sa Metro Manila para sa mga upgrade ng RMU cabinet (2024–2025).

✅ Vietnam– 150 set ng FZRN25-12D/T125-31.5 na naka-deploy sa solar farm collection cabinets (probinsya ng Binh Thuan, 50MW na proyekto).

Mga Madalas Itanong

Q1: Ano ang pagkakaiba sa pagitan ng FZN25 at FZRN25?
A: Ang FZN25 ay isang purong load switch (max 630A, walang panloob na fuse). Ang FZRN25 ay isang fuse-combination device (load switch + fuse) na maaaring makagambala sa mga short-circuit na alon hanggang sa 31.5kA. Gamitin ang FZRN25 kapag kailangan mo ng proteksyon ng short-circuit ng transpormer.

Q2: Ano ang ibig sabihin ng “rated transfer current” sa FZRN25?
A: Ang transfer current (2000A) ay ang pinakamataas na kasalukuyang maaaring masira ng load switch kapag ang fuse striker ay na-activate. Sa itaas ng halagang ito, ang fuse lamang ang nakakagambala sa fault. Tinitiyak ng FZRN25 ng Anqiang Power ang maaasahang koordinasyon.

Q3: Maaari ba akong mag-install ng electric operator sa FZN25/FZRN25?
A: Oo, parehong sumusuporta sa electric operation na may AC/DC 110V o 220V. Perpekto para sa remote control at SCADA system.

Q4: Ano ang mekanikal na buhay ng mga load switch na ito?
A: 10,000 na operasyon sa ilalim ng normal na kondisyon ng serbisyo, salamat sa selyadong vacuum interrupter at matibay na mekanismo ng spring.

Q5: Nagbibigay ka ba ng mga sample bago ang bulk order?
A: Talagang. Available ang mga pre-production sample na may lead time na 7-10 araw. Sinusuportahan din namin ang mga pagsubok sa factory witness.

📩 Kailangan ng customized na solusyon o listahan ng presyo?

Sabihin sa amin ang iyong kasalukuyang rate, uri ng pagpapatakbo (manual/electric), at kapasidad ng transpormer. Sasagot kami sa loob ng 24 na oras.

Humiling ng Sipi →

Email: sales@anqiangpower.com | WhatsApp:8615057324888
