Panlabas na High Voltage Load Switch

Model:FZW32-12(40.5)

Ang panlabas na high voltage load switch ay isang bagong henerasyon ng high-voltage electrical product na independiyenteng binuo ng Anqiang Power. Pagkatapos ng mahigpit na uri ng pagsubok at pangmatagalang operasyon ng pagsubok, lahat ng teknikal na tagapagpahiwatig ng pagganap ay nakamit ang mga pamantayan. Ito ay angkop para sa mga network ng power supply na may rate na boltahe na 12KV, isang rated kasalukuyang ng 630A, at tatlong-phase AC 50Hz.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang panlabas na high voltage load switch ng Anqiang Power ay isang bagong uri ng load switch, na binubuo ng isang isolating switch, isang vacuum interrupter, at isang operating mechanism. Gamit ang vacuum arc extinguishing principle, nag-aalok ito ng malakas na kakayahan sa arc extinguishing, maaasahang pagganap, mahabang buhay ng serbisyo, compact size, walang panganib sa pagsabog, at walang polusyon. Kapag ginamit kasama ng kaukulang switch ng vacuum load, maaari itong ilapat sa mga power transmission at distribution system sa mga industriya tulad ng power generation, metalurhiya, pagmimina, at chemical engineering.

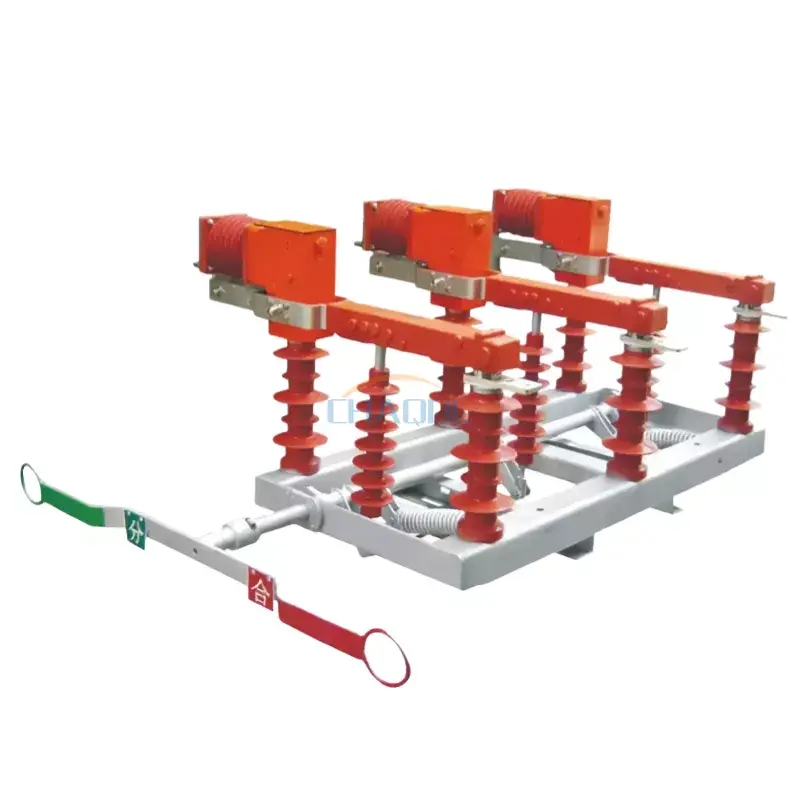

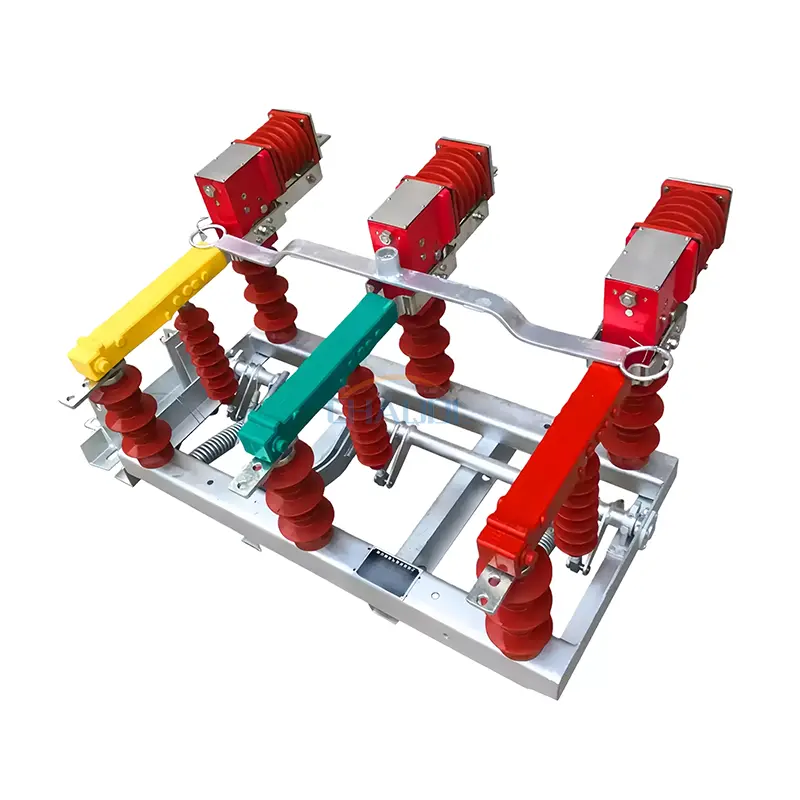

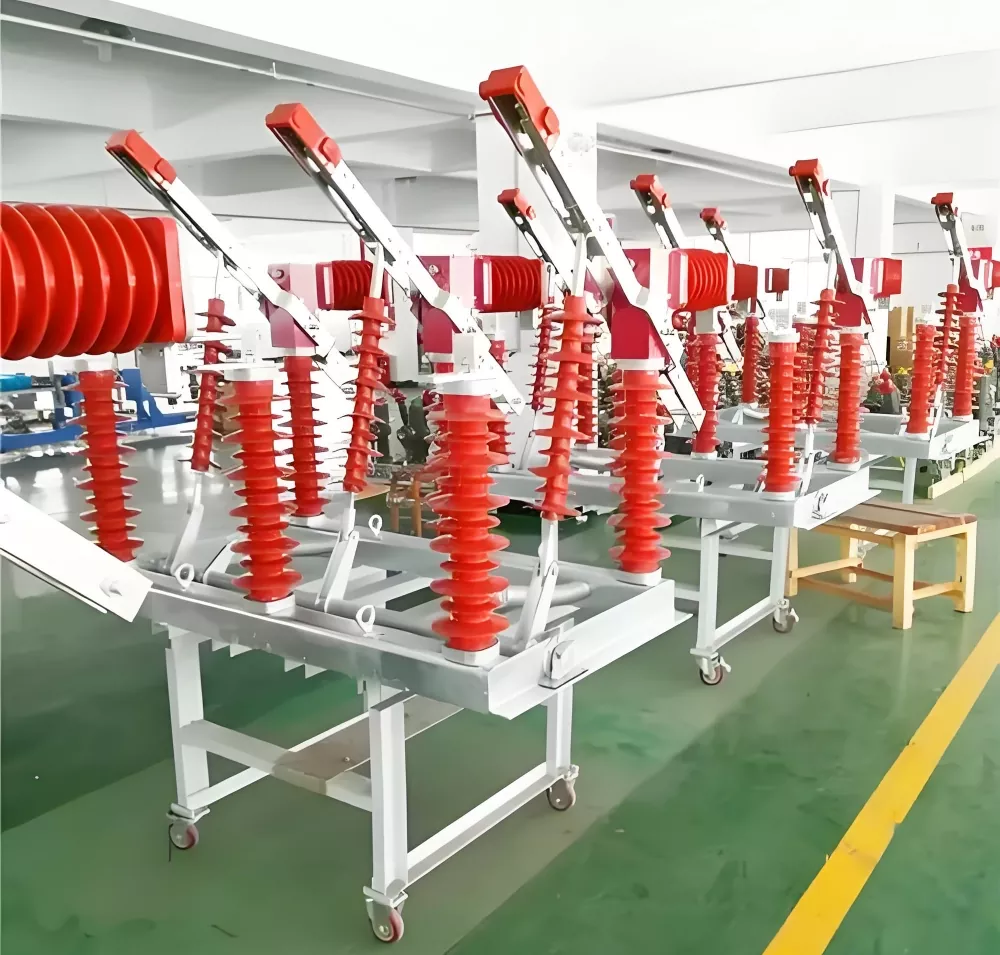

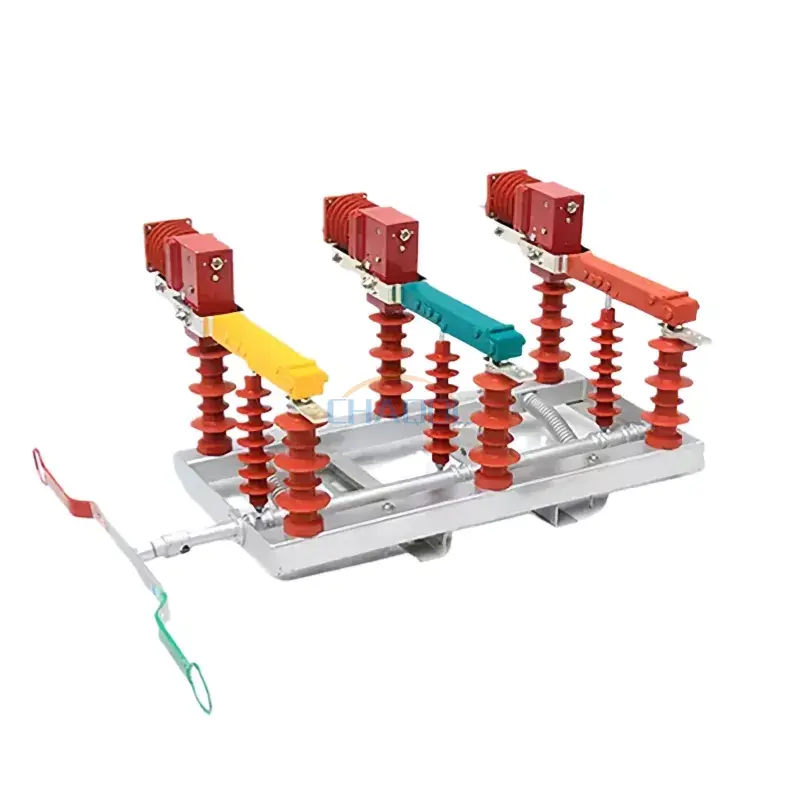

Mga larawan ng aktwal na produkto

Outdoor High Voltage Load Switch

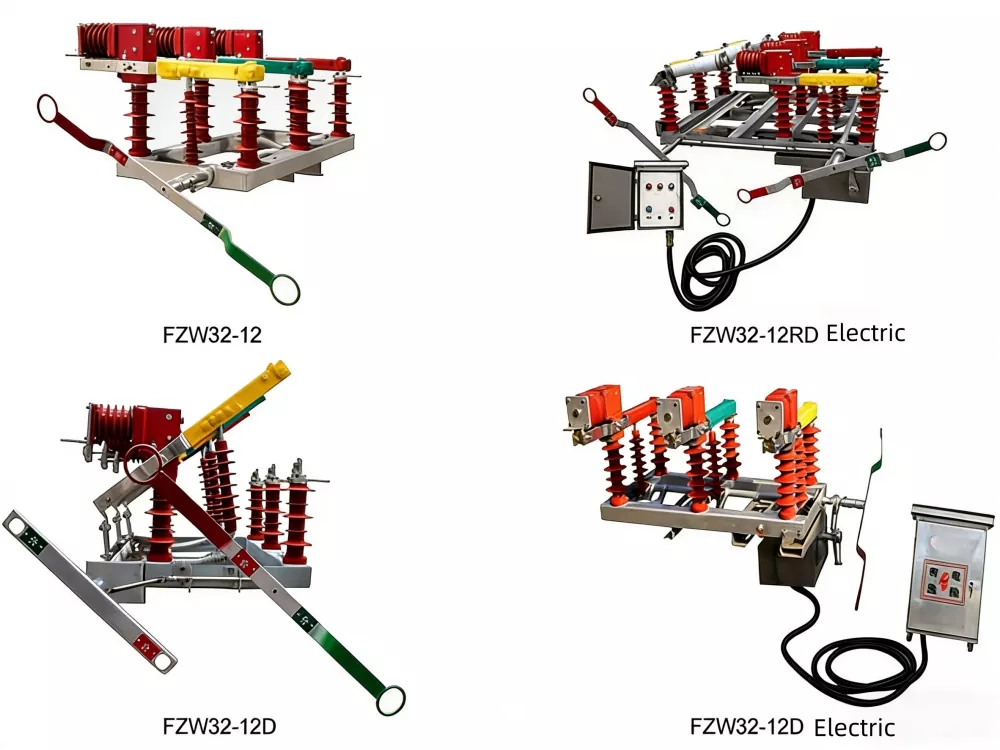

Diagram ng modelo ng produkto

Outdoor High Voltage Load Switch

Mga Teknikal na Parameter

Pangalan ng Proyekto		Halaga ng parameter
Na-rate na boltahe		12KV
Na-rate na dalas		50Hz
Na-rate ang kasalukuyang		630A
Rated aktibong load breaking kasalukuyang		630A
Na-rate na closed-loop breaking current		630A
5% ng rated active load breaking current		31.5A
Rated cable charging at breaking current		10A
Na-rate na walang-load na transformer breaking capacity		1600KVA
Rated breaking current ng capacitor bank		100A
1 minutong dalas ng kuryente ay makatiis ng boltahe		42/48KV
Ang salpok ng kidlat ay lumalaban sa boltahe		75/85KV
Rated short-time withstand current (thermal stability)		20KA
Na-rate ang tagal ng short-circuit		4S
Na-rate na peak makatiis sa kasalukuyang (dynamic na katatagan)		50KA
Na-rate ang kasalukuyang paggawa ng short-circuit		50KA
Buhay na mekanikal		10000次
Ang pinahihintulutang kapal ng pagsusuot ng mga contact sa pamatay ng vacuum arc		1mm
Manu-manong operating torque		≤200N.m
Assembly at adjustment ng vacuum interrupter para sa load break switch	Contact gap	5±1mm
	Average na bilis ng paglipat	1.1±0.2m/s
	Ang three-phase tripping ay hindi sabay-sabay.	＜5ms
	Hindi naka-synchronize ang three-phase switching.	＜2ms
	Ang distansya sa pagitan ng mga sisingilin na katawan at ang kanilang distansya na may kaugnayan sa lupa.	＞200mm
	Pangunahing circuit resistance	≤150μΩ

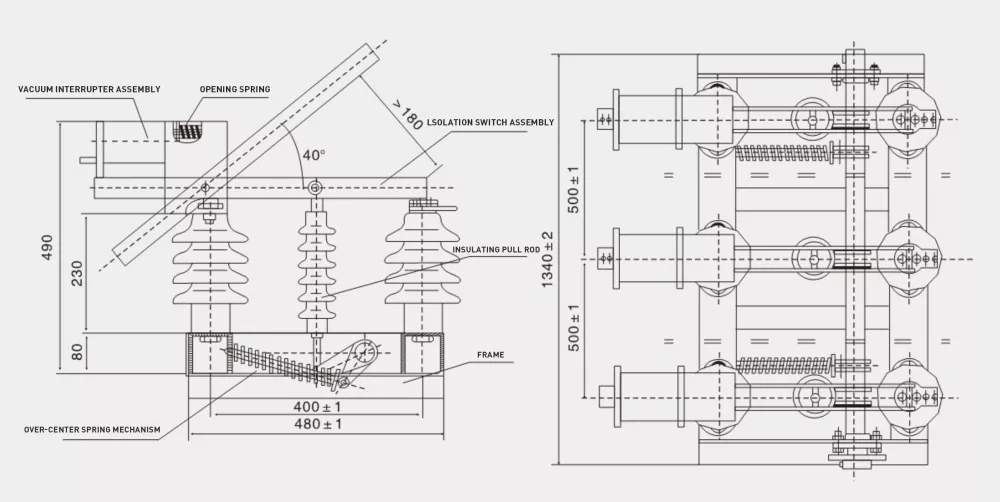

Diagram ng mga sukat ng produkto

Outdoor High Voltage Load Switch
