Buod ng Artikulo:Ang maaasahang medium-voltage na proteksyon ay nangangailangan ng higit pa sa pag-abala sa isang fault. Ang mga utility at industriyal na operator ay nangangailangan din ng mabilis na paglipat, matatag na mekanikal na pagganap, mababang mga kinakailangan sa pagpapanatili, at pagiging tugma sa lalong matalinong mga network ng pamamahagi. AnPanlabas na Permanent Magnet Circuit Breakerpinagsasama ang teknolohiya ng vacuum interruption sa isang permanenteng mekanismo ng pagpapatakbo ng magnet upang matugunan ang mga kinakailangang ito. Ipinapaliwanag ng artikulong ito kung paano gumagana ang teknolohiya, kung saan ito mailalapat, anong mga teknikal na salik ang dapat suriin bago bilhin, at kung paano ito makakatulong na mabawasan ang mga hamon sa pagpapatakbo sa mga modernong sistema ng pamamahagi ng kuryente.
Ang mga network ng pamamahagi ng katamtamang boltahe ay gumagana sa ilalim ng mga hinihinging kondisyon. Ang isang fault sa isang feeder, koneksyon sa transformer, pang-industriya na bus, railway power system, o renewable-energy installation ay maaaring makagambala sa supply ng kuryente at posibleng makapinsala sa mahahalagang kagamitan. Samakatuwid, ang circuit breaker ay isang kritikal na bahagi ng chain ng proteksyon.
Gayunpaman, ang mga modernong operator ay nahaharap sa ilang mga hamon sa parehong oras. Maaaring i-install ang mga kagamitan sa labas kung saan ito ay nakalantad sa kahalumigmigan, alikabok, ultraviolet radiation, mga pagbabago sa temperatura, at iba pang mga stress sa kapaligiran. Kasabay nito, ang mga network ng pamamahagi ay nagiging mas awtomatiko, na lumilikha ng pangangailangan para sa mga kagamitan na maaaring tumugon nang tuluy-tuloy sa mga de-koryenteng utos at makipag-usap sa mga matalinong sistema ng proteksyon at kontrol.
Ang mga tradisyunal na mechanically operated breaker ay maaaring gumanap nang epektibo, ngunit ang kanilang mga mekanismo sa pagpapatakbo ay naglalaman ng maraming gumagalaw na bahagi. Ang mekanikal na pagsusuot, mga kinakailangan sa pagsasaayos, at hindi pare-parehong operasyon sa mahabang panahon ng serbisyo ay maaaring maging alalahanin, lalo na sa mga installation na nangangailangan ng madalas na paglipat.

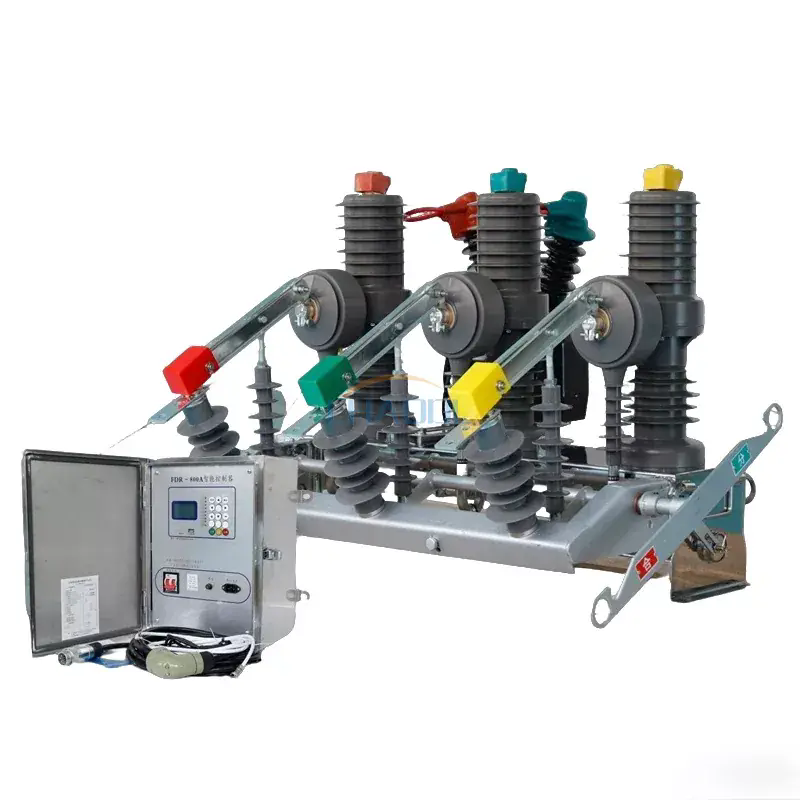

Ang isang Outdoor Permanent Magnet Circuit Breaker ay tumutugon sa mga hamong ito sa pamamagitan ng pagsasama ng isang vacuum interrupter sa isang permanenteng magnet actuator. Ang resulta ay isang compact medium-voltage switching solution na idinisenyo para sa maaasahang operasyon, pinababang mekanikal na kumplikado, at pagsasama sa mga modernong sistema ng pamamahagi.
Ang prinsipyo ng pagpapatakbo ay batay sa dalawang mahahalagang teknolohiya:pagkagambala ng vacuumatpermanenteng magnet actuation.
Sa normal na operasyon, pinapayagan ng circuit breaker na dumaloy ang kasalukuyang sa pamamagitan ng conductive path nito. Kapag natukoy ng sistema ng proteksyon ang isang abnormal na kondisyon, ang mekanismo ng pagpapatakbo ay tumatanggap ng utos na buksan ang mga contact. Ang permanenteng magnet actuator ang nagtutulak sa mekanismo, na naghihiwalay sa mga contact sa loob ng vacuum interrupter.
Kapag naghiwalay ang mga contact, maaaring mabuo sandali ang isang electrical arc. Dahil ang mga contact ay matatagpuan sa loob ng isang vacuum interrupter, ang arko ay mabilis na pinapatay habang ang kasalukuyang dumadaan sa natural na interruption point nito. Ang circuit ay pagkatapos ay electrically isolated mula sa fault.
Para sa pagsasara ng mga operasyon, inililipat ng actuator ang mga contact pabalik sa kanilang kinakailangang posisyon. Ang kinokontrol na paggalaw ay nakakatulong na magbigay ng paulit-ulit na pagganap ng paglipat.
Ang operating sequence na ito ay maaaring i-summarize tulad ng sumusunod:
Ang kumbinasyon ng mga teknolohiyang ito ay partikular na kapaki-pakinabang kung saan ang mga operator ay nangangailangan ng mabilis na paglipat at maaasahang mekanikal na pagganap nang hindi umaasa sa isang kumplikadong istraktura ng operating na nakabatay sa spring.
Ang mekanismo ng pagpapatakbo ay may direktang impluwensya sa pagiging maaasahan ng circuit-breaker. Ang isang permanenteng mekanismo ng magnet ay gumagamit ng electromagnetic na puwersa upang kontrolin ang paggalaw ng mekanismo ng paglipat at mapanatili ang posisyon nito sa pagpapatakbo.
Kung ikukumpara sa mga mekanismo na naglalaman ng mas malaking bilang ng mga mekanikal na elemento ng transmisyon, ang isang permanenteng magnet actuator ay maaaring magkaroon ng mas kaunting mga gumagalaw na bahagi. Binabawasan nito ang mga potensyal na mechanical wear point at nakakatulong na mapanatili ang pare-parehong pag-uugali sa pagbubukas at pagsasara.
| Pagsasaalang-alang | Permanenteng Magnet Mechanism | Tradisyunal na Mekanikal na Mekanismo |
|---|---|---|
| Ang pagiging kumplikado ng mekanikal | Medyo simpleng istraktura ng operating | Maaaring maglaman ng higit pang mga mekanikal na bahagi ng paghahatid |
| Mga gumagalaw na bahagi | Nabawasan ang bilang ng mga mekanikal na gumagalaw na bahagi | Sa pangkalahatan, mas maraming mekanikal na bahagi |
| Demand ng pagpapanatili | Idinisenyo para sa operasyon na mababa ang pagpapanatili | Maaaring mangailangan ng pana-panahong inspeksyon at pagsasaayos |
| Pagpapalit ng pare-pareho | Matatag na electromagnetic actuation | Maaaring umasa nang higit sa mekanikal na kondisyon |
| Madalas na paglipat | Tamang-tama sa mga application na nangangailangan ng paulit-ulit na operasyon | Ang pagpili ay depende sa disenyo ng mekanismo at duty cycle |
Ang praktikal na kalamangan ay hindi lamang isang pagbawas sa bilang ng mga bahagi. Ang mekanismo ng pagpapatakbo ay isa ring mahalagang salik kapag naka-install ang mga circuit breaker sa mga lokasyon kung saan mahirap ang pag-access sa pagpapanatili o kung saan ang hindi planadong downtime ay maaaring magkaroon ng malaking gastos sa pagpapatakbo.
Ang isang maayos na ininhinyero na Outdoor Permanent Magnet Circuit Breaker ay naglalaman ng ilang magkakaugnay na mga bahaging elektrikal, mekanikal, at insulating. Ang bawat bahagi ay nag-aambag sa ligtas na paglipat at maaasahang operasyon.
Dahil nagtutulungan ang mga bahaging ito, ang pagpili ay hindi dapat ibase lamang sa na-rate na boltahe. Dapat isaalang-alang ang kumpletong tungkulin sa kuryente, kapaligiran sa pag-install, mga kinakailangan sa kontrol, at diskarte sa proteksyon ng system.
Ang isa sa pinakamahalagang bentahe ay ang pinasimple na mekanikal na operating system. Sa mas kaunting mechanical wear point, maaaring mabawasan ang nakagawiang mekanikal na pagsasaayos. Maaari itong maging partikular na mahalaga para sa mga panlabas na substation, malalayong network ng pamamahagi, at mga pasilidad na pang-industriya kung saan hindi maginhawa ang pag-access sa pagpapanatili.
Ang permanenteng magnet actuation ay nagbibigay ng kinokontrol na electromagnetic na paggalaw. Ang pare-parehong pag-uugali sa pagbubukas at pagsasara ay mahalaga kapag ang breaker ay paulit-ulit na pinapatakbo ng proteksyon, automation, o remote-control system.
Ang vacuum interrupter ay nagbibigay ng epektibong arc interruption nang hindi nangangailangan ng circuit-breaking chamber na gumamit ng conventional insulating gas o liquid media para sa arc extinction. Ginagawa nitong angkop ang teknolohiya ng vacuum sa maraming mga aplikasyon ng pamamahagi ng medium-voltage.
Ang actuator ay idinisenyo upang gumana nang mahusay, na maaaring makatulong na bawasan ang enerhiya na kinakailangan para sa paglipat ng mga operasyon. Ang eksaktong pagkonsumo ng enerhiya ay nakasalalay sa partikular na configuration at control system, kaya dapat palaging suriin ang mga detalye ng proyekto bago ang huling pagpili.
Ang mga kagamitan sa pamamahagi sa labas ay dapat harapin ang pagkakalantad sa kapaligiran. Ang isang angkop na idinisenyong panlabas na breaker enclosure ay tumutulong na protektahan ang mga panloob na bahagi laban sa kahalumigmigan, alikabok, ultraviolet exposure, at pagbabago ng mga kondisyon ng panahon.
Para sa mga application na kinasasangkutan ng paulit-ulit na paglipat, ang mekanikal na pagtitiis ay isang mahalagang pamantayan sa pagbili. Ang detalye ng produkto ng Anqiang ay nagpapahiwatig ng mekanikal na buhay na hanggang 10,000 na operasyon para sa naaangkop nitong pagsasaayos ng Outdoor Permanent Magnet Circuit Breaker.
Ang mga modernong power network ay lalong umaasa sa remote control, monitoring, at automated fault management. Ang isang naaangkop na na-configure na permanenteng magnet circuit breaker ay maaaring suportahan ang pagsasama sa SCADA at distribution automation system, na nagpapahintulot sa mga operator na bumuo ng mas tumutugon na mga electrical network.
Ang pagpili ng isang circuit breaker batay lamang sa pangalan nito o klase ng boltahe ay maaaring humantong sa isang hindi angkop na pagsasaayos. Dapat ihambing ng mga mamimili ang mga detalye ng breaker sa aktwal na mga katangian ng elektrikal ng pag-install.
| Parameter | Halimbawang Pagtutukoy | Bakit Ito Mahalaga |
|---|---|---|
| Na-rate na boltahe | 12 kV / 24 kV | Dapat tumugma sa nominal na klase ng boltahe ng sistema ng pamamahagi. |
| Na-rate na dalas | 50 Hz | Dapat tumutugma sa dalas ng power-system. |
| Na-rate ang kasalukuyang | 630 A / 1250 A | Tinutukoy ang patuloy na kakayahang magdala ng kasalukuyang. |
| Short-circuit breaking current | 20 kA / 25 kA | Isinasaad ang kakayahan ng fault-current interruption ng breaker. |
| Peak makatiis sa kasalukuyang | 50 kA / 63 kA | Mahalaga para sa pagsusuri ng short-duration electromagnetic stress. |
| Ang salpok ng kidlat ay lumalaban sa boltahe | 125 kV / 145 kV | Mahalaga para sa koordinasyon ng pagkakabukod at pansamantalang proteksyon. |
| Buhay na mekanikal | Hanggang 10,000 na operasyon | Kapaki-pakinabang kapag inaasahan ang madalas na paglipat. |
Ang impormasyon ng produkto na ibinigay ng Anqiang ay naglilista ng 12 kV at 24 kV na rated-voltage na mga configuration, rated currents na 630 A at 1250 A, at short-circuit breaking capacities na 20 kA at 25 kA para sa mga nauugnay na modelo.
Ang aktwal na pagpili ay dapat palaging nakabatay sa kumpletong disenyo ng system, naaangkop na mga pamantayan, koordinasyon ng proteksyon, at mga kinakailangan na partikular sa proyekto sa halip na ipagpalagay na ang bawat configuration ay may magkaparehong mga rating.
Ang kumbinasyon ng panlabas na konstruksyon, vacuum interruption, at permanenteng magnet na operasyon ay ginagawang angkop ang kagamitang ito para sa malawak na hanay ng mga medium-voltage na aplikasyon.
Tinutukoy ng Anqiang ang mga substation ng utility, mga network ng pamamahagi, elektripikasyon ng tren, pagmimina, mga sistema ng kuryenteng pang-industriya, at mga instalasyong nababagong-enerhiya sa mga lugar ng aplikasyon para sa Outdoor Permanent Magnet Circuit Breaker nito.
Ang tamang breaker ay dapat piliin sa pamamagitan ng pagsisimula sa electrical system kaysa sa katalogo ng produkto. Ang isang praktikal na proseso ng pagpili ay maaaring maiwasan ang parehong kulang sa pagtutukoy at hindi kinakailangang labis na laki.
Ang diskarte na ito ay mas maaasahan kaysa sa pagpili ng isang breaker ayon lamang sa kasalukuyang rate o presyo ng pagbili. Ang isang mas mababang paunang gastos ay maaaring maging mahal kung ang kagamitan ay mahirap mapanatili, hindi tugma sa control system, o hindi wastong tumugma sa antas ng fault.
Bagama't ang mga permanenteng magnet circuit breaker ay idinisenyo upang bawasan ang mekanikal na maintenance, ang mababang maintenance ay hindi nangangahulugan ng zero inspection. Ang isang disiplinadong operating program ay nananatiling mahalaga para sa medium-voltage na kagamitan.
Para sa panlabas na kagamitan, ang inspeksyon sa kapaligiran ay partikular na mahalaga. Ang kahalumigmigan, kontaminasyon, kaagnasan, at mekanikal na pinsala ay maaaring unti-unting makaapekto sa pagkakabukod at pagiging maaasahan ng pagpapatakbo kahit na ang breaker mismo ay may matibay na disenyo.
Samakatuwid, ang isang preventive maintenance program ay dapat tumuon sa kumpletong pag-install sa halip na ituring ang circuit breaker bilang isang nakahiwalay na bahagi.
Ang Outdoor Permanent Magnet Circuit Breaker ay isang medium-voltage circuit breaker na pinagsasama ang isang vacuum interrupter sa isang permanenteng magnet na operating mechanism. Dinisenyo ito para sa maaasahang switching at fault interruption sa panlabas na pamamahagi at mga pang-industriyang power system.
Ang pagsasaayos ay nakasalalay sa tagagawa at mga kinakailangan ng proyekto. Ang pamilya ng produkto ng ZW32-12G at ZW32-24G ng Anqiang ay idinisenyo para sa 12 kV at 24 kV na medium-voltage na application.
Maaaring bawasan ng mekanismo ang pagiging kumplikado ng makina, magbigay ng pare-parehong paggalaw ng paglipat, bawasan ang pagkasira ng makina, at suportahan ang operasyong mababa ang pagpapanatili. Ang mga katangiang ito ay partikular na mahalaga para sa mga kagamitan na napapailalim sa madalas na paglipat.
Oo. Ang isang naaangkop na naka-configure na unit ay maaaring isama sa distribution automation, SCADA, remote monitoring, at intelligent na proteksyon system. Dapat kumpirmahin ang eksaktong configuration ng komunikasyon at kontrol para sa bawat proyekto.
Oo. Ang mga panlabas na permanenteng magnet circuit breaker ay maaaring gamitin sa mga medium-voltage na seksyon ng solar at wind power distribution system kung saan ang kanilang boltahe, kasalukuyang, fault-interruption, insulation, at control na katangian ay tumutugma sa mga kinakailangan sa pag-install.
Ang mekanikal na pagtitiis ay nakasalalay sa partikular na modelo at mga kondisyon ng pagpapatakbo. Ang naaangkop na detalye ng Anqiang ay naglilista ng mekanikal na buhay na hanggang 10,000 na operasyon.
Para sa tumpak na teknikal na rekomendasyon, ibigay ang boltahe ng system, kasalukuyang na-rate, antas ng short-circuit, dalas, kapaligiran sa pag-install, tungkulin sa paglipat, boltahe ng kontrol, mga kinakailangan sa automation, pagsasaayos ng pag-mount, at anumang naaangkop na mga pamantayan ng proyekto. Ang pagbibigay ng impormasyong ito nang maaga ay maaaring mabawasan ang mga pagbabago sa detalye sa ibang pagkakataon.
Ang Outdoor Permanent Magnet Circuit Breaker ay higit pa sa isang kumbensyonal na switching device na may ibang actuator. Sa pamamagitan ng pagsasama ng vacuum interruption sa permanenteng operasyon ng magnet, tinutugunan nito ang ilang praktikal na pangangailangan ng mga modernong medium-voltage network: maaasahang switching, pinababang mekanikal na kumplikado, mas mababang mga kinakailangan sa pagpapanatili, panlabas na adaptability, at pagiging tugma sa mga automated na sistema ng pamamahagi ng kuryente.
Ang pinakamahalagang punto para sa mga mamimili ay upang itugma ang circuit breaker sa aktwal na tungkulin ng kuryente. Ang na-rate na boltahe, tuluy-tuloy na kasalukuyang, kakayahan sa short-circuit interruption, antas ng pagkakabukod, dalas ng paglipat, mga kondisyon sa kapaligiran, arkitektura ng kontrol, at mga kinakailangan sa pag-install ay dapat na masuri lahat bago gumawa ng pangwakas na desisyon.
Nagbibigay ang Anqiang ng mga solusyon sa Outdoor Permanent Magnet Circuit Breaker para sa mga medium-voltage na application, na may mga configuration na idinisenyo sa paligid ng 12 kV at 24 kV system at mga aplikasyon mula sa mga distribution network at substation hanggang sa mga proyektong pang-industriya, railway, pagmimina, at renewable-energy.
Naghahanap ng maaasahang Outdoor Permanent Magnet Circuit Breaker para sa iyong medium-voltage na proyekto?Ibahagi ang boltahe ng iyong system, kasalukuyang na-rate, antas ng fault, kapaligiran sa pag-install, at mga kinakailangan sa kontrol saAnqiangupang talakayin ang isang angkop na pagsasaayos.Makipag-ugnayan sa aminpara sa impormasyon ng produkto, teknikal na suporta, at isang solusyon na tumugma sa iyong aplikasyon.
Mahalaga:Ang pagpili at pag-install ng circuit-breaker ay dapat isagawa ng mga kwalipikadong propesyonal sa elektrikal at ayon sa mga naaangkop na lokal na pamantayan, mga kinakailangan sa proteksyon ng system, at teknikal na dokumentasyon ng tagagawa.
-
