126KV Panlabas na SF6 Circuit Breaker

Ang 126KV Outdoor SF6 Circuit Breaker (modelo LW36-126) ay isang high-voltage transmission-class switching device na idinisenyo para sa mga power grid substation, utility transmission system, at malakihang industriyal na mga electrical network. Ito ay malawakang ginagamit para sa kontrol, proteksyon, at pagpapalit ng load current, overload current, at short-circuit fault current, at maaari ding gumana bilang tie circuit breaker sa mga interconnected power system.

Ang 126KV Outdoor SF6 Circuit Breaker na ito ay gumagamit ng sulfur hexafluoride (SF6) na gas bilang arc-quenching at insulation medium, na sinamahan ng isang single-column, single-break per pole structure. Sa panahon ng pagkagambala, ang self-energy arc extinguishing principle ay bumubuo ng mataas na bilis ng daloy ng gas sa loob ng arc chamber upang mahusay na palamig at patayin ang arko, na tinitiyak ang matatag na pagganap ng breaking sa ilalim ng mataas na mga kondisyon ng fault.

Nilagyan ng CT-driven na motor spring operating mechanism at isang three-stage mechanical linkage system, ang LW36-126 ay nag-aalok ng tumpak na pagganap ng switching, mataas na mechanical reliability, at mahusay na pangmatagalang katatagan ng pagpapatakbo sa hinihingi ng mga panlabas na kapaligiran.

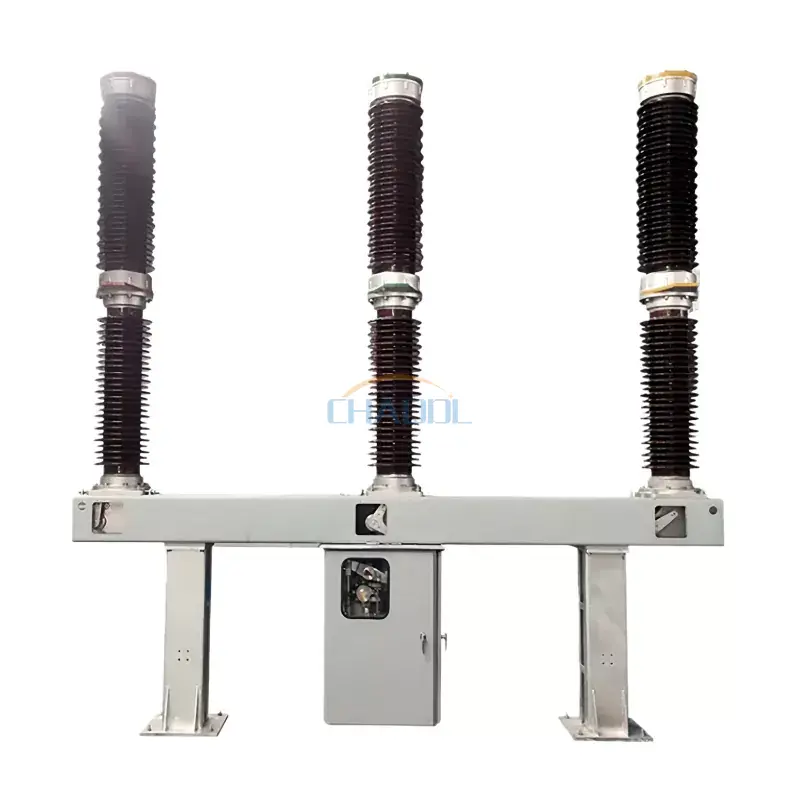

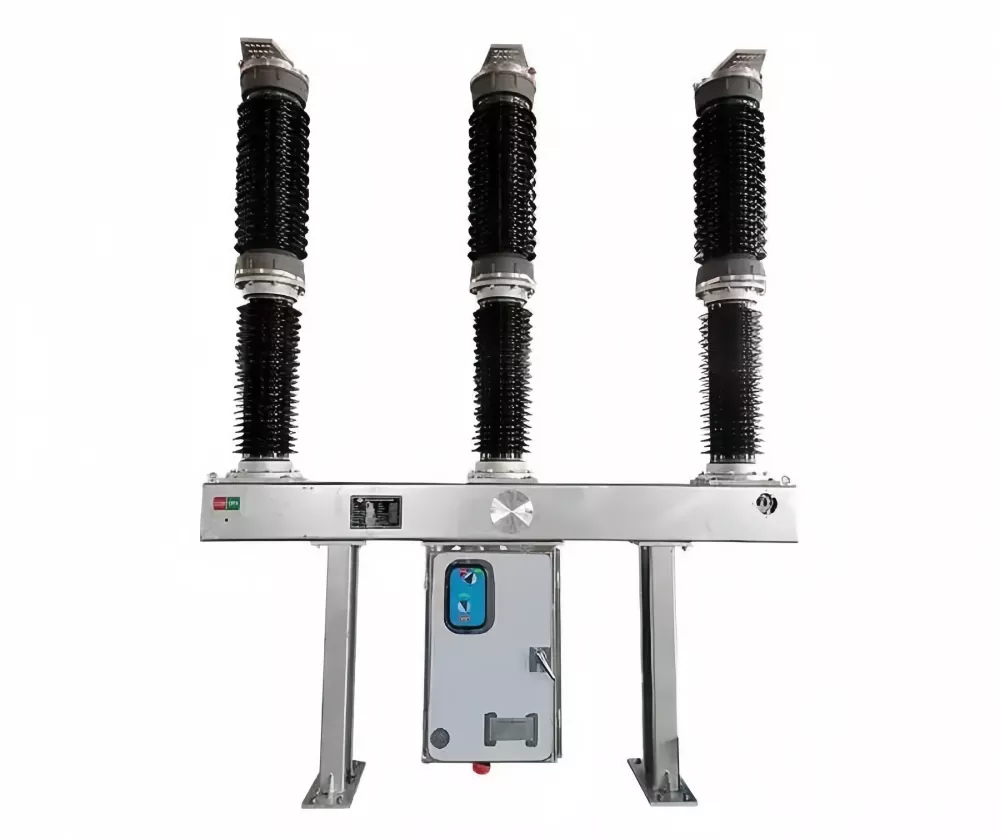

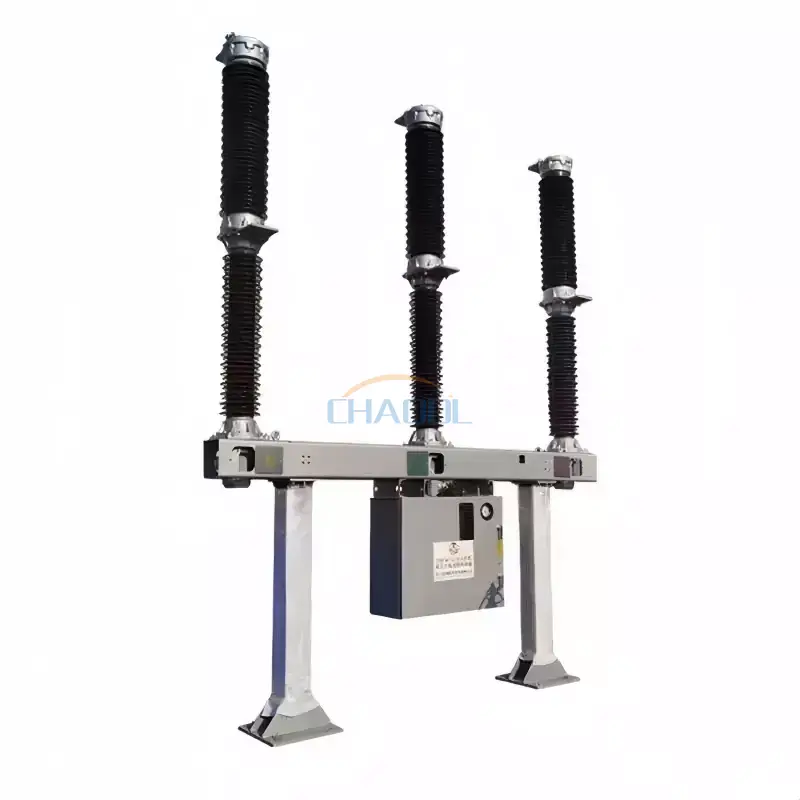

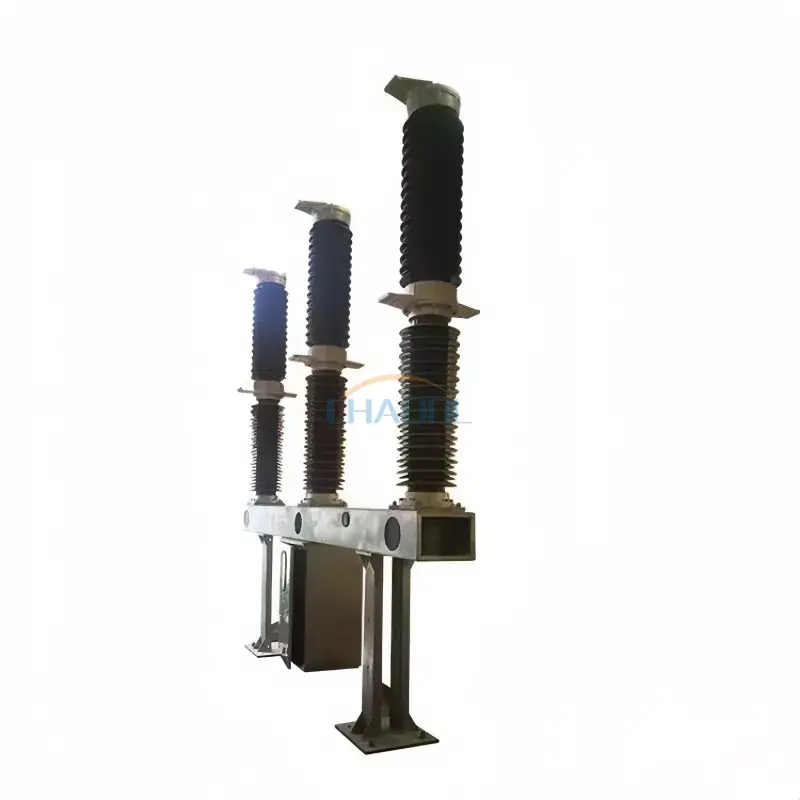

Hitsura ng Produkto

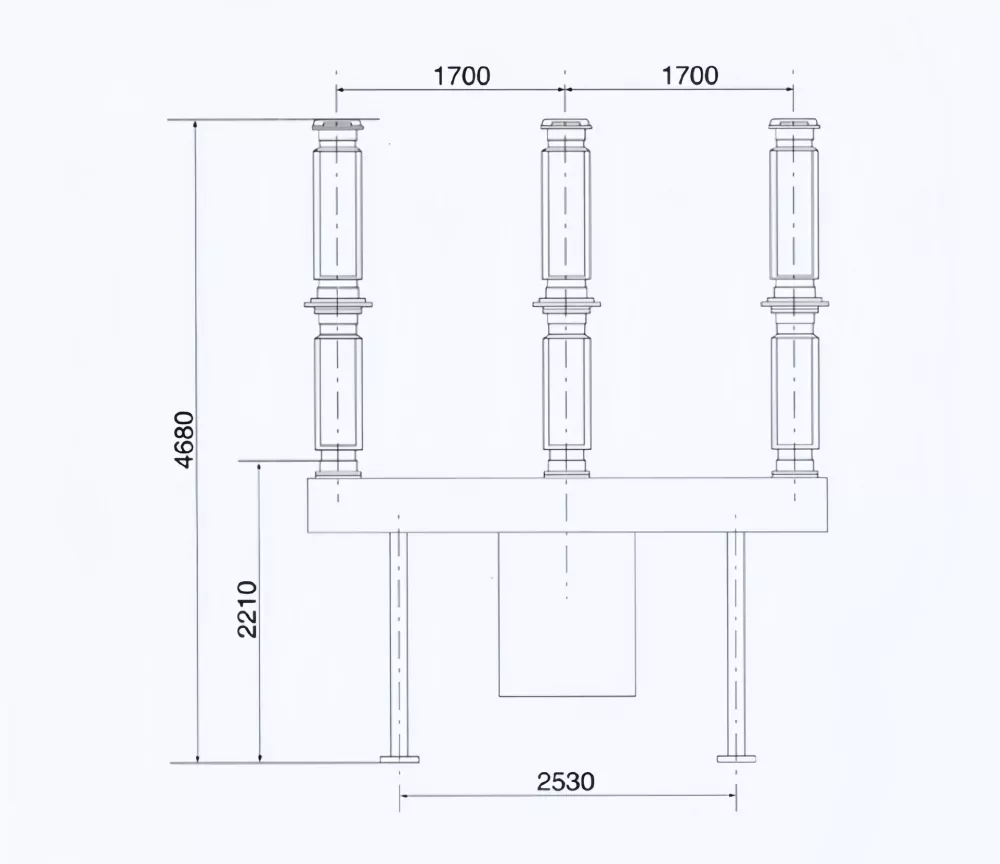

Diagram ng Mga Dimensyon ng Produkto

Operating Environment

• Altitude ng pag-install: ≤ 3000 metro sa ibabaw ng dagat
• Temperatura sa paligid: -30°C hanggang +40°C
• Pinakamataas na bilis ng hangin: ≤ 34 m/s
• Antas ng polusyon: Class III (25 mm/kV)

Mga Teknikal na Parameter

Mga Tampok ng Produkto

• Tinitiyak ng advanced na SF6 gas insulation ang mahusay na arc extinction at dielectric performance.
• Binabawasan ng disenyo ng single-column, single-break pole ang mekanikal na kumplikado at pinapahusay ang pagiging maaasahan.
• Mataas na breaking capacity hanggang 40kA para sa transmission-level fault interruption.
• Tinitiyak ng CT-driven na spring operating mechanism ang matatag at tumpak na pagpapatakbo ng paglipat.
• Angkop para sa malupit na panlabas na kapaligiran na may malakas na pagtutol sa polusyon, hangin, at mga pagkakaiba-iba ng temperatura.
• Mahabang mekanikal na buhay na may mababang mga kinakailangan sa pagpapanatili para sa mga operator ng grid.
• Tugma sa modernong substation automation at remote control system.

Istraktura ng Produkto at Prinsipyo sa Paggawa

Ang 126KV Outdoor SF6 Circuit Breaker ay binubuo ng isang SF6 gas-filled arc extinguishing chamber, kasalukuyang transformer integration, operating mechanism, insulating support structure, at steel enclosure system. Ang SF6 gas ay gumaganap bilang parehong insulation at arc-quenching medium, na nagbibigay ng mataas na dielectric na lakas at mabilis na pagbawi pagkatapos ng pagkaantala.

Sa panahon ng mga kundisyon ng fault, ang mekanismo ng pagpapatakbo ay nagtutulak sa gumagalaw na contact upang maghiwalay, na bumubuo ng isang mataas na bilis ng SF6 na daloy ng gas sa loob ng arc chamber. Ang daloy ng hangin na ito ay mabilis na lumalamig at nag-deionize ng arko, na tinitiyak ang ligtas na pagkagambala ng mga high-voltage fault currents. Tinitiyak ng three-stage mechanical linkage system ang naka-synchronize na pole operation at mataas na breaking consistency.

Mga aplikasyon

• Mga substation ng high-voltage transmission
• Power grid interconnection system
• Mga network ng paghahatid at pamamahagi ng utility
• Mga istasyon ng hydropower at thermal power
• Industrial high-voltage power system
• Malaking imprastraktura at mga proyekto sa enerhiya
• Mga sistema ng kuryente sa tren at transportasyon

Mga Madalas Itanong

Ano ang a126KV Panlabas na SF6 Circuit Breakerginagamit para sa?

Ito ay ginagamit upang matakpan at kontrolin ang mataas na boltahe na mga de-koryenteng alon sa mga network ng paghahatid, na tinitiyak ang ligtas na operasyon ng mga substation at mga sistema ng kuryente sa panahon ng mga fault o pagpapatakbo ng paglipat.

Bakit ginagamit ang SF6 gas sa mga circuit breaker?

Ang SF6 gas ay may mahusay na insulation at arc-quenching properties, na nagbibigay-daan sa mahusay na pagkaantala ng mga high-voltage fault currents habang pinapanatili ang compact na laki ng kagamitan.

Angkop ba ang LW36-126 para sa panlabas na pag-install?

Oo. Ang126KV Panlabas na SF6 Circuit Breakeray partikular na idinisenyo para sa mga panlabas na substation at maaaring gumana nang mapagkakatiwalaan sa ilalim ng malupit na mga kondisyon sa kapaligiran.

Ano ang mga pakinabang sa tradisyonal na mga circuit breaker?

Kung ikukumpara sa mga oil-based na breaker, ang SF6 circuit breaker ay nag-aalok ng mas mataas na pagiging maaasahan, mas mababang maintenance, mas mabilis na arc extinction, at mas mahusay na performance sa ilalim ng mataas na boltahe na mga kondisyon.
