27.5KV Single Pole Vacuum Circuit Breaker

Ang27.5kV Single Pole Vacuum Circuit Breaker(ZW7 series) ay partikular na inengineered para sa electrified railway power distribution system, kung saan kritikal ang mapagkakatiwalaang switching performance at mataas na fault-interruption capability. Ito ay malawakang ginagamit sa mga traction power network na tumatakbo sa 27.5kV, na nag-aalok ng matatag na pagganap sa ilalim ng madalas na paglipat at malupit na mga kondisyon sa labas.

Dinisenyo na may vacuum arc extinguishing chamber at compact single-pole structure, ang27.5kV Single Pole Vacuum Circuit BreakerTinitiyak ang mabilis na pagkagambala ng mga agos ng kasalanan habang pinapaliit ang mga kinakailangan sa pagpapanatili. Ang magaan na disenyo nito ay ginagawa itong angkop para sa mga application na naka-mount sa poste at substation feeder.

Mga Pangunahing Kalamangan ng Produkto

• Na-optimize para sa 27.5kV railway traction power system
• Mataas na breaking performance na may teknolohiyang vacuum interruption
• Compact na single-pole na disenyo para sa madaling pag-install ng poste o tower
• Malakas na istraktura ng pagkakabukod na may silicone goma o suporta sa porselana
• Angkop para sa madalas na paglipat at mahabang buhay ng serbisyo ng operasyon

Mga Teknikal na Detalye ng Produkto

Mga Teknikal na Parameter ng ZW7 Single Pole Circuit Breaker

ZW7 Single Pole Circuit Breaker Mechanical Parameter

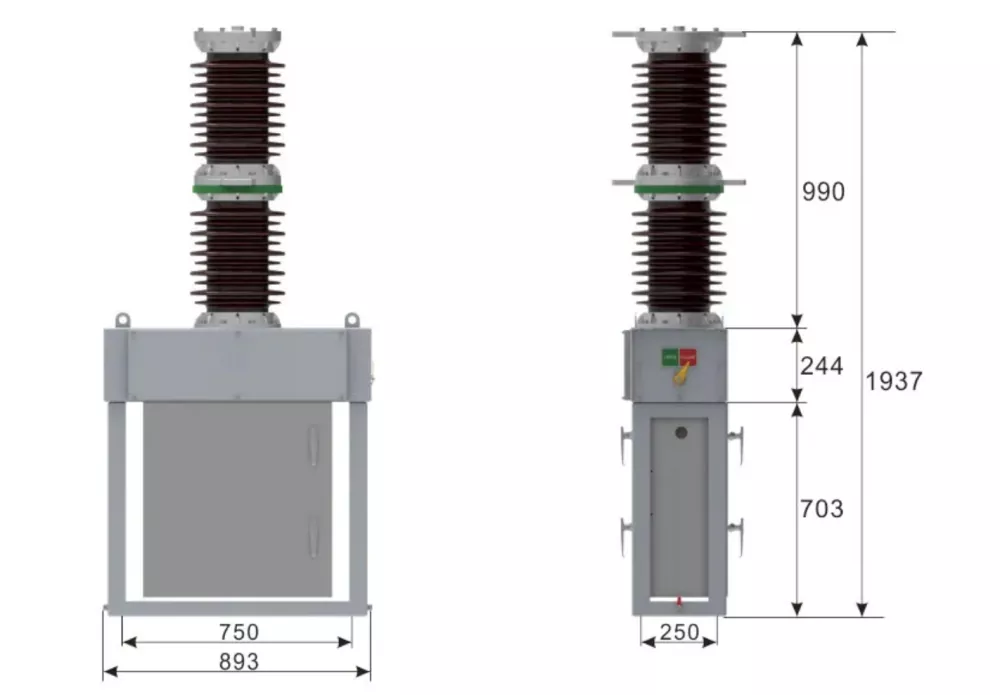

Pagguhit ng Dimensyon ng Produkto

Disenyo ng Istraktura

Ang ZW7 series na 27.5kV Single Pole Vacuum Circuit Breaker ay gumagamit ng modular na istraktura na binubuo ng vacuum interrupter, high-strength composite o porcelain insulators, spring operating mechanism, at integrated current transformers. Binabawasan ng compact na configuration ang espasyo sa pag-install habang pinapanatili ang mahusay na pagganap ng electrical insulation.

Ang sealed pole na disenyo nito ay nagpapabuti ng resistensya sa moisture, alikabok, at polusyon, na ginagawa itong angkop para sa mga pangmatagalang aplikasyon sa labas ng tren na may kaunting mga kinakailangan sa pagpapanatili.

Mga Patlang ng Application

1. Mga sistema ng supply ng kuryente sa traksyon ng elektrisidad ng tren (27.5kV overhead na mga linya);

2. Urban rail transit feeder at sectioning applications;

3. Mga substation, switching station, at overhead line protection system;

4. Mga upgrade sa imprastraktura ng tren at mga proyektong retrofit na walang langis;

Paraan ng Pag-install

Pag-install ng27.5kV Single Pole Vacuum Circuit Breakeray karaniwang ginagawa sa mga utility pole o steel tower. Ang wastong saligan at pagkakahanay ay mahalaga upang matiyak ang katatagan ng pagpapatakbo.

• Suriin ang paglaban ng pagkakabukod bago i-install
• Tiyakin ang tamang mekanikal na pagkakahanay ng istrukturang naka-mount sa poste
• Secure na koneksyon sa grounding sa system earth grid
• Magsagawa ng manual at electrical operation tests bago mag-energize
• I-verify ang mga control wiring at CT na koneksyon

Pagkatapos ng pag-install, dapat kumpletuhin ang functional testing kasama ang pagbubukas/pagsasara ng operasyon at pag-verify ng timing bago ang pagsasama ng system.

FAQ

Q1: Ano ang pangunahing aplikasyon ng isang 27.5kV Single Pole Vacuum Circuit Breaker?
A: Pangunahing ginagamit ito sa mga electrified railway power system para sa paglipat at pagprotekta sa 27.5kV traction feeder at overhead lines.

Q2: Bakit ginagamit ang teknolohiyang vacuum sa circuit breaker na ito?
A: Nagbibigay ang vacuum interruption ng mabilis na arc extinguishing, mataas na dielectric strength, at mahabang buhay ng kuryente, na ginagawa itong perpekto para sa madalas na operasyon.

Q3: Magagamit ba ito para sa mga proyekto ng retrofit?
A: Oo, malawak itong ginagamit sa mga upgrade ng oil-to-vacuum retrofit dahil sa compact na istraktura nito at walang langis na disenyo.

Q4: Anong mga kapaligiran ang angkop para sa?
A: Ito ay idinisenyo para sa mga kapaligiran sa labas ng tren, kabilang ang mataas na kahalumigmigan, polusyon, at malawak na pagkakaiba-iba ng temperatura.

Q5: Nangangailangan ba ito ng regular na pagpapanatili?
A: Ang mga kinakailangan sa pagpapanatili ay minimal dahil sa selyadong vacuum interrupter nito at matibay na mekanikal na istraktura.
