Bilang isang propesyonal na tagapagtustos ng mga kagamitan sa kuryente,Kapangyarihan ng Anqiangnagbibigay ng12KV Panlabas na Disconnecting Switchpara sa mga medium-voltage distribution network na nangangailangan ng maaasahang electrical isolation, ligtas na access sa pagpapanatili, at maaasahang panlabas na operasyon. Ang pag-unawa sa prinsipyong gumagana nito, mga teknikal na detalye, at mga kinakailangan sa aplikasyon ay nakakatulong sa mga inhinyero at procurement team na pumili ng tamang kagamitan para sa kanilang mga power project.
Ang 12KV Outdoor Disconnecting Switch ay isang mahalagang bahagi sa medium-voltage power distribution system. Pangunahing idinisenyo upang ihiwalay ang mga de-koryenteng circuit sa ilalim ng mga kondisyong walang karga, nagbibigay ito ng nakikitang separation point na tumutulong sa mga tauhan ng pagpapanatili na matukoy ang isang nakahiwalay na seksyon ng isang network. Ang modelong GW9-12 na inaalok ng Anqiang Power ay nagtatampok ng single-pole na istraktura, isang conductive blade mechanism, at isang self-locking na disenyo para sa mga praktikal na panlabas na aplikasyon. Ipinapaliwanag ng artikulong ito kung paano gumagana ang switch, kung saan ito ginagamit, kung aling mga teknikal na parameter ang mahalaga sa panahon ng pagkuha, at kung paano sinusuportahan ng tamang pag-install at pagpapanatili ang pangmatagalang pagiging maaasahan ng pagpapatakbo.
Ang 12KV Outdoor Disconnecting Switch ay isang high-voltage isolation device na ginagamit sa mga outdoor electrical network. Ang pangunahing layunin nito ay magtatag ng isang isolation gap kapag ang isang circuit section ay dapat suriin, ayusin, o panatiliin. Karaniwang naka-install ang device sa mga distribution system, substation, at iba pang medium-voltage electrical installation.

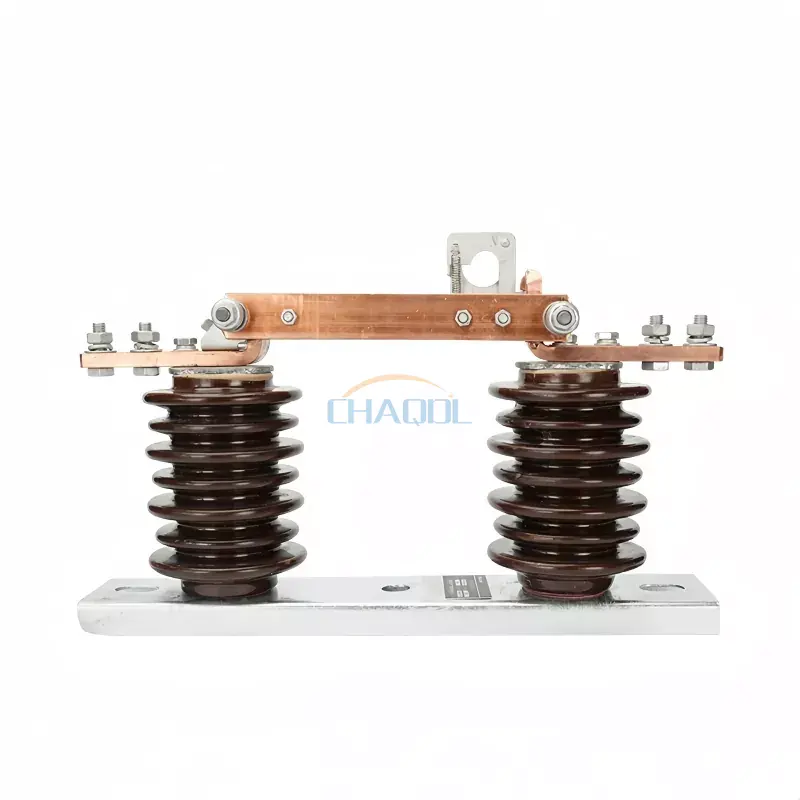

Ang modelo ng GW9-12 ng Anqiang Power ay idinisenyo para sa single-phase na operasyon sa tatlong-phase line system. Ang mekanismo ng pagpapatakbo nito ay nagbibigay-daan sa mga awtorisadong tauhan na buksan o isara ang switch gamit ang isang naaangkop na insulated operating hook, napapailalim sa mga tagubilin sa pagpapatakbo ng tagagawa at naaangkop na mga pamamaraan sa kaligtasan ng kuryente.
Hindi tulad ng isang circuit breaker, ang isang kumbensyonal na disconnecting switch ay hindi idinisenyo upang matakpan ang normal na load current o short-circuit current. Samakatuwid, dapat itong iugnay sa angkop na mga circuit breaker at iba pang kagamitan sa proteksyon. Ang pagkakaibang ito ay kritikal kapag nagdidisenyo ng isang ligtas na pagkakasunud-sunod ng paglipat o pagtukoy ng kagamitan para sa isang bagong proyekto sa pamamahagi ng kuryente.
Para sa mas malawak na pag-unawa sa mga opsyon sa kagamitan, maaari ding suriin ng mga mamimili ang hanay ng switch ng high-voltage disconnect ng Anqiang Power.
Ang prinsipyo ng pagpapatakbo ng isang panlabas na disconnecting switch ay batay sa pisikal na paggalaw ng mga conductive contact. Kapag ang switch ay sarado, ang conductive blade nito ay nagtatatag ng nilalayong koneksyon sa kuryente. Kapag ang switch ay binuksan sa ilalim ng pinahihintulutang walang-load na mga kondisyon, ang talim ay humihiwalay mula sa nakapirming contact, na lumilikha ng isang nakikitang paghihiwalay na puwang.
Ang disenyo ng GW9-12 ay may kasamang fixed operating hook at isang self-locking mechanism. Ang mga tampok na ito ay tumutulong sa operator na kontrolin ang pagkilos ng paglipat at bawasan ang posibilidad ng hindi sinasadyang paggalaw kapag ang kagamitan ay wastong na-install at napanatili.
Ang aktwal na pagpapatakbo ng paglipat ay dapat sumunod sa mga inaprubahang tagubilin sa pagpapatakbo ng system. Ang nakikitang contact gap lamang ay hindi papalitan ang pag-verify ng boltahe, grounding kung kinakailangan, o iba pang ipinag-uutos na mga hakbang sa kaligtasan ng kuryente.
Ang panlabas na mga de-koryenteng kagamitan ay dapat pagsamahin ang maaasahang electrical isolation na may mechanical stability at environmental resistance. Ang ilang mga pagsasaalang-alang sa disenyo ay partikular na mahalaga kapag sinusuri ang isang 12KV outdoor disconnecting switch.
Gumagamit ang GW9-12 ng single-pole configuration na sumusuporta sa indibidwal na phase installation sa three-phase distribution system. Ang pagsasaayos na ito ay maaaring maging angkop para sa mga layout ng network ng pamamahagi kung saan ang disenyo ng pag-install ay nangangailangan ng hiwalay na mga phase-mount na isolation device.
Ang open contact arrangement ay nagbibigay ng nakikitang indikasyon ng paghihiwalay sa pagitan ng mga conductive na bahagi. Tinutulungan nito ang mga tauhan na matukoy ang nakahiwalay na posisyon sa panahon ng mga awtorisadong pamamaraan sa pagpapanatili, bagama't nananatiling kinakailangan ang pormal na pag-verify at mga kontrol sa kaligtasan.
Ang mekanismo ng self-locking ay nakakatulong na mapanatili ang inilaan na mekanikal na posisyon at binabawasan ang panganib ng aksidenteng operasyon. Ang pagiging epektibo nito ay nakasalalay sa tamang pagsasaayos, pag-install, at regular na inspeksyon.
Ang mga bahagi ng insulating ay dapat makatiis sa mga de-koryenteng stress na nauugnay sa na-rate na boltahe ng system at ang mga kondisyon sa kapaligiran sa lugar ng pag-install. Ang polusyon, kahalumigmigan, mga pagbabago sa temperatura, at mga pagsasaalang-alang sa overvoltage na nauugnay sa kidlat ay dapat isama lahat sa pagpili ng kagamitan.
Ang isang insulated operating hook ay maaaring magbigay ng isang direktang paraan ng pagpapatakbo para sa mga angkop na pag-install. Ang aktwal na kaayusan sa pagpapatakbo, mga kinakailangang clearance, at mga pinahihintulutang pamamaraan ay dapat kumpirmahin laban sa dokumentasyon ng kagamitan at sa naaangkop na mga pamantayan sa kaligtasan ng kuryente.
Ang isang 12KV na panlabas na disconnecting switch ay ginagamit kung saan ang naaangkop na rate na medium-voltage circuit ay nangangailangan ng isolation point. Ang kaangkupan nito ay depende sa disenyo ng electrical system, kapaligiran sa pag-install, mga pamamaraan sa pagpapatakbo, at mga naaangkop na kinakailangan sa utility.
Sa mga overhead distribution network, ang mga disconnecting switch ay maaaring maghiwalay ng mga piling seksyon ng linya para sa inspeksyon, pagpapanatili, o nakaplanong pagpapalit ng kagamitan. Ang tamang placement ay makakatulong sa mga maintenance team na magtrabaho sa mga itinalagang seksyon nang hindi kinakailangang maapektuhan ang buong network.
Gumagamit ang mga substation ng mga disconnecting switch para magtatag ng mga isolation point sa paligid ng mga piling circuit at kagamitan. Dapat i-coordinate ng mga engineer ang device sa mga circuit breaker, busbar, transformer, grounding switch kung saan naaangkop, at ang operating sequence ng substation.
Ang mga pabrika, mga pasilidad sa pagpoproseso, at iba pang mga pang-industriya na lugar ay maaaring gumamit ng mga medium-voltage distribution network upang mag-supply ng mga transformer at downstream na kagamitang elektrikal. Maaaring suportahan ng wastong napiling disconnecting switch ang nakaplanong pagpapanatili sa pamamagitan ng pagbibigay ng naaangkop na isolation point.
Ang mga power utilities ay nangangailangan ng mga kagamitan na akma sa kanilang itinatag na mga pamamaraan sa paglipat at mga kasanayan sa pagpapanatili. Dapat isaalang-alang ng pagpili ang mga teknikal na detalye ng utility, mga kondisyon sa kapaligiran, mga kinakailangan sa inspeksyon, at mga naaprubahang pamantayan ng kagamitan.
Para sa mga proyektong nangangailangan ng parehong interruption at proteksyon function, dapat suriin ng mga inhinyero ang naaangkop na circuit breaker o load switch sa halip na ipagpalagay na ang isang disconnecting switch ay maaaring gumanap sa bawat switching duty.
Tinutukoy ng mga teknikal na detalye kung ang isang disconnecting switch ay angkop para sa nilalayong network. Ang impormasyon ng produkto para sa seryeng GW9-12 ng Anqiang Power ay kinikilala ito bilang isang 12KV-class na panlabas na disconnecting switch. Dapat kumpirmahin ang detalyadong iskedyul ng rating laban sa kasalukuyang teknikal na dokumentasyon ng tagagawa bago maglagay ng order.
| Parameter | Ano ang Dapat I-verify ng Mga Mamimili | Bakit Ito Mahalaga |
|---|---|---|
| modelo | GW9-12 o ang tinukoy na modelo ng proyekto | Kinukumpirma ang nilalayong configuration ng kagamitan. |
| Na-rate na boltahe | Pagkatugma sa boltahe ng system at klase ng kagamitan | Tumutulong na matiyak ang naaangkop na pagkakabukod ng kuryente at pagiging angkop sa aplikasyon. |
| Na-rate ang kasalukuyang | Ang patuloy na kasalukuyang rating na kinakailangan ng proyekto | Tinutukoy ang pagiging angkop para sa nilalayong normal na kondisyon ng pagpapatakbo. |
| Ang dalas ng kapangyarihan ay lumalaban sa boltahe | Idineklara ng tagagawa ang rating ng pagkakabukod | Ipinapahiwatig ang tinukoy na pagganap ng pagkakabukod sa ilalim ng mga kondisyon ng pagsubok sa dalas ng kuryente. |
| Ang salpok ng kidlat ay lumalaban sa boltahe | Tinukoy na antas ng pagkakabukod ng salpok | Sinusuportahan ang pagsusuri ng koordinasyon ng pagkakabukod at lumilipas na mga kinakailangan sa overvoltage. |
| Maikling-panahon na makatiis sa kasalukuyang | Tinukoy ang kasalukuyang magnitude at tagal | Tumutulong na masuri ang kakayahan ng device na makatiis sa mga epekto ng kasalukuyang fault habang nakasara. |
| Mechanical na pagtitiis | Idineklara ang bilang ng mga operating cycle | Nagbibigay ng sanggunian para sa mekanikal na tibay sa ilalim ng tinukoy na mga kondisyon ng pagsubok. |
| Mekanismo ng pagpapatakbo | Manu-manong pagpapatakbo ng hook o isa pang naaprubahang pagsasaayos | Tinutukoy ang mga kinakailangan sa pagpapatakbo at pagiging tugma sa mga pamamaraan ng site. |
| Kaangkupan sa kapaligiran | Altitude, polusyon, temperatura, hangin, at mga kondisyon ng pag-install | Tumutulong na kumpirmahin na ang kagamitan ay angkop para sa aktwal na site. |
Mahalaga:Ang talahanayan sa itaas ay isang checklist ng pagkuha, hindi isang kapalit para sa isang na-verify na sheet ng rating ng produkto. Dapat hilingin ng mga mamimili ang eksaktong rate-kasalukuyang mga opsyon, mga antas ng pagkakabukod, panandaliang makatiis na mga rating, mga dimensyon, at mga naaangkop na pamantayan para sa partikular na configuration na sinipi.
Ang pagpili ng tamang 12KV Outdoor Disconnecting Switch ay nangangailangan ng higit pa sa pagtutugma ng pagtatalaga ng boltahe. Dapat tasahin ng mga inhinyero at procurement team ang kumpletong mga kinakailangan sa elektrikal at mekanikal bago tapusin ang isang detalye.
Suriin ang nominal na boltahe ng network, maximum na boltahe ng system, kinakailangang tuluy-tuloy na kasalukuyang, at mga kinakailangan sa koordinasyon ng pagkakabukod. Ang mga halagang ito ay dapat na pare-pareho sa single-line diagram ng proyekto at mga teknikal na detalye.
Tukuyin ang inaasahang short-circuit current at ang kinakailangang short-time withstand na kakayahan. Ang isang disconnecting switch ay maaaring kailanganing manatiling sarado habang ang fault current ay na-clear ng protective equipment, kaya ang mga makatiis na rating nito ay dapat na angkop para sa pag-install.
Isaalang-alang ang altitude, ambient temperature, humidity, airborne contaminants, coastal salt exposure, at mechanical load. Ang mga panlabas na instalasyon ay maaaring mangailangan ng partikular na pagkakabukod, proteksyon ng kaagnasan, o mga kaayusan sa pag-mount upang matugunan ang mga kondisyon ng site.
Itatag kung ang proyekto ay nangangailangan ng manu-manong pinapatakbo na switch, isang alternatibong operating arrangement, o isang grounding switch bilang bahagi ng assembly. Ang mga kinakailangan sa saligan ay dapat matugunan sa pangkalahatang disenyo ng system sa halip na ipagpalagay na kasama sa bawat karaniwang pagsasaayos.
Hilingin ang datasheet ng produkto, mga dimensyon na guhit, mga tagubilin sa pag-install, nakagawian at uri-pagsusulit na dokumentasyon kung naaangkop, at mga detalye ng mga nauugnay na pamantayan. Kumpirmahin na ang ibinigay na configuration ay nakakatugon sa mga kinakailangan ng lokal na utility o awtoridad ng proyekto.
Kasama rin sa maaasahang pagbili ang pagsuri sa pagkakapare-pareho ng pagmamanupaktura, teknikal na komunikasyon, pagkakaroon ng mga ekstrang bahagi, at suporta pagkatapos ng pagbebenta. Nag-aalok ang Anqiang Power ng hanay ng mga disconnect switch at nagbibigay ng gabay sa pagpili ng produkto para sa iba't ibang mga electrical application. Maaaring talakayin ng mga mamimili ang mga kinakailangan sa proyekto sa pamamagitan ng hanay ng produkto ng disconnect switch.
Ang tamang pag-install at nakagawiang inspeksyon ay nakakatulong na mapanatili ang pagiging maaasahan ng pagpapatakbo ng mga panlabas na disconnecting switch. Dapat sundin ng mga agwat ng pagpapanatili ang mga tagubilin ng tagagawa, kundisyon ng site, dalas ng pagpapatakbo, at ang mga kinakailangan ng responsableng utility o operator ng pasilidad.
Ang lahat ng gawain sa pag-install at pagpapanatili ay dapat gawin ng mga kwalipikadong tauhan sa ilalim ng isang aprubadong pamamaraang pangkaligtasan. Ang circuit ay dapat ilagay sa isang na-verify na ligtas na kondisyon, na may isolation, boltahe na pagsubok, grounding, at lockout na mga hakbang na inilapat kung kinakailangan. Huwag kailanman magpatakbo ng isang kumbensyonal na disconnecting switch upang matakpan ang kasalukuyang load maliban kung ang kagamitan ay partikular na idinisenyo at na-rate para sa tungkuling iyon.
Ang pangunahing tungkulin nito ay upang ihiwalay ang isang angkop na medium-boltahe na circuit sa ilalim ng mga kondisyong walang-load at magbigay ng nakikitang agwat sa pakikipag-ugnay. Sinusuportahan nito ang pagpapanatili at inspeksyon kapag ginamit sa naaangkop na mga pamamaraan ng paglipat, pag-verify, at saligan.
Ang isang nakasanayang disconnecting switch ay hindi idinisenyo upang matakpan ang normal na load current o short-circuit current. Ang isang wastong na-rate na circuit breaker o iba pang angkop na switching device ay dapat gumanap ng kinakailangang tungkulin sa pagkaantala bago patakbuhin ang disconnecting switch.
Ang Anqiang Power's GW9-12 ay isang outdoor, single-pole high-voltage disconnecting switch na nilayon para sa angkop na 12KV-class distribution application. Maaari itong gamitin para sa indibidwal na phase operation sa tatlong-phase line system, napapailalim sa inaprubahang disenyo ng pag-install.
Kabilang sa mga pangunahing parameter ang rate na boltahe, na-rate na kasalukuyang, power-frequency withstand voltage, lightning impulse withstand voltage, short-time withstand current, mechanical endurance, operating mechanism, at environmental suitability. Dapat na ma-verify ang eksaktong mga halaga sa datasheet para sa napiling modelo.
Ang dalas ng inspeksyon ay nakasalalay sa mga tagubilin sa pagpapanatili ng tagagawa, kapaligiran ng site, dalas ng paglipat, at mga kinakailangan sa utility. Dapat saklawin ng mga regular na pagsusuri ang pagkakabukod, conductive contact, mechanical linkage, mounting hardware, at ebidensya ng overheating o corrosion.
Ibigay ang boltahe ng system, kinakailangang rate na kasalukuyang, kapaligiran sa pag-install, mga kinakailangan sa pagkakabukod, mga kinakailangan sa short-circuit withstand, paraan ng pagpapatakbo, pagsasaayos ng saligan, naaangkop na mga pamantayan, at dami ng proyekto. Ang mga guhit o isang detalye ng kagamitan ay makakatulong sa tagapagtustos na magrekomenda ng angkop na pagsasaayos.
Ang 12KV Outdoor Disconnecting Switch ay isang mahalagang bahagi ng paghihiwalay sa mga medium-voltage distribution network. Ang halaga nito ay nasa pagbibigay ng angkop na isolation point para sa pagpapanatili, pagsuporta sa malinaw na mga pamamaraan ng paglipat, at pagsasama sa mas malawak na proteksyon at grounding system. Ang pagpili ng tamang modelo ay nangangailangan ng maingat na pagsusuri ng mga electrical rating, insulation performance, mekanikal na disenyo, kundisyon ng site, at mga naaangkop na pamantayan. Ang tamang pag-install, kwalipikadong operasyon, at regular na inspeksyon ay pantay na mahalaga para sa maaasahang serbisyo.
Kung ikaw ay kumukuha ng 12KV Outdoor Disconnecting Switch para sa isang utility, substation, o industrial distribution project, matutulungan ka ng Anqiang Power na suriin ang iyong mga kinakailangan sa aplikasyon at tumukoy ng angkop na configuration ng produkto. Ibahagi ang iyong mga teknikal na detalye, kundisyon sa pagpapatakbo, at mga kinakailangan sa dami sa aming team.Makipag-ugnayan sa aminngayon para talakayin ang pagpili ng produkto, humiling ng detalyadong teknikal na dokumentasyon, at kumuha ng quotation na naaayon sa iyong proyekto.
