36kV Indoor High Voltage Circuit Breaker

Ang36kV Indoor High Voltage Circuit Breaker(Modelo:ZN85-40.5) ay isang medium-voltage na vacuum circuit breaker na idinisenyo para sa maaasahang proteksyon at paglipat ng mga electrical distribution system. Nagtatampok ng compact vertical structure na may pinagsamang spring operating mechanism, makabuluhang binabawasan nito ang lalim ng pag-install habang pinapanatili ang mahusay na mekanikal na lakas at operational stability.

Dinisenyo para sa industriyal na pamamahagi ng kuryente, mga substation, mga planta ng kuryente, mga operasyon sa pagmimina, at malalaking komersyal na pasilidad, ang36kV Indoor High Voltage Circuit Breakernagbibigay ng maaasahang pagpapalit ng normal na load current, overload current, at short-circuit fault current. Ang istraktura nito na madaling mapanatili, mahabang buhay ng serbisyo, at mataas na pagganap ng paglabag ay ginagawa itong isang perpektong solusyon para sa mga modernong medium-voltage switchgear system.

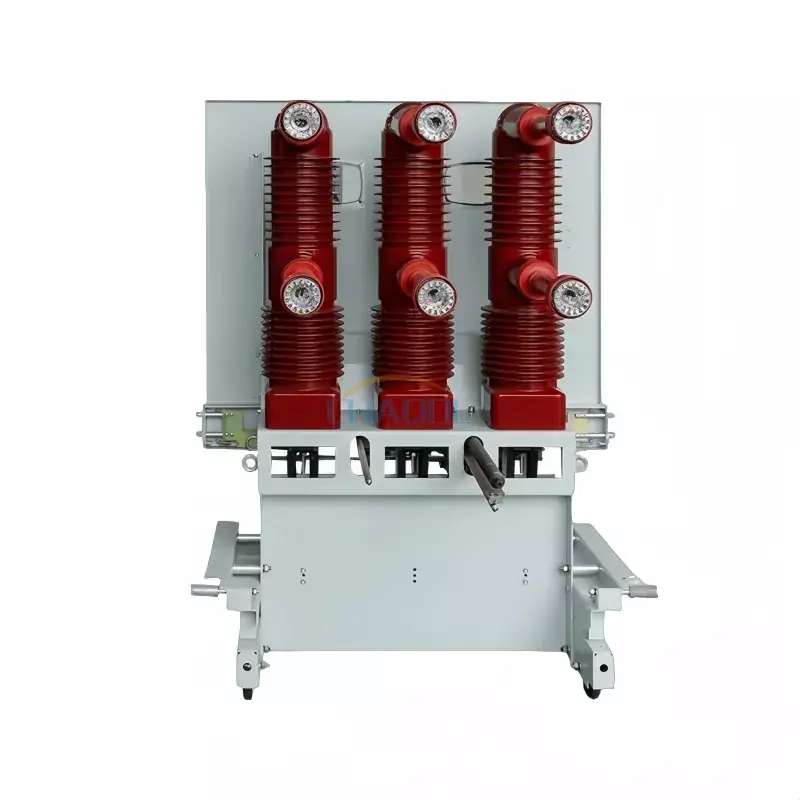

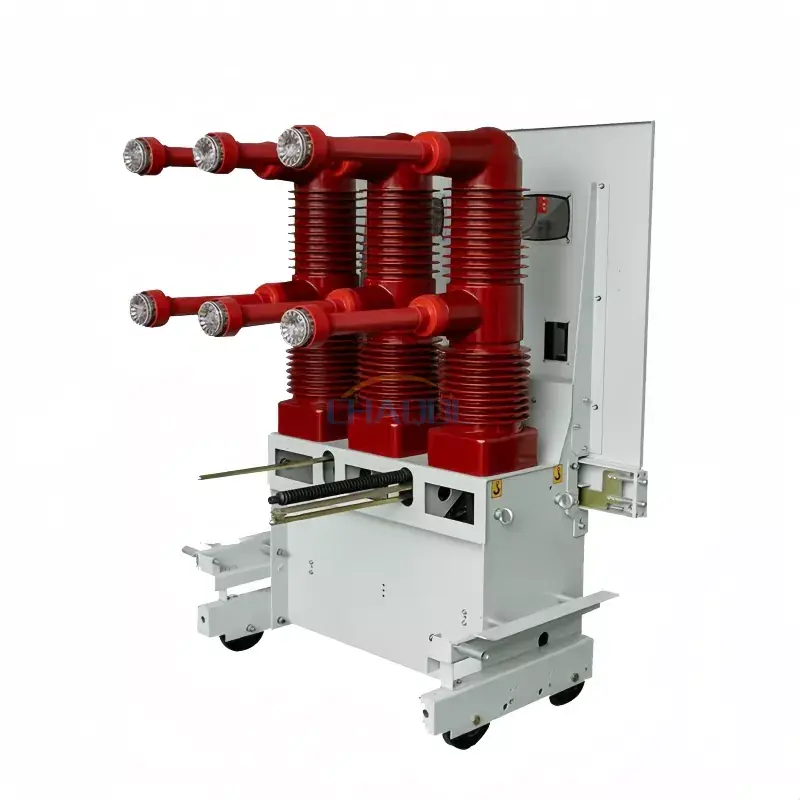

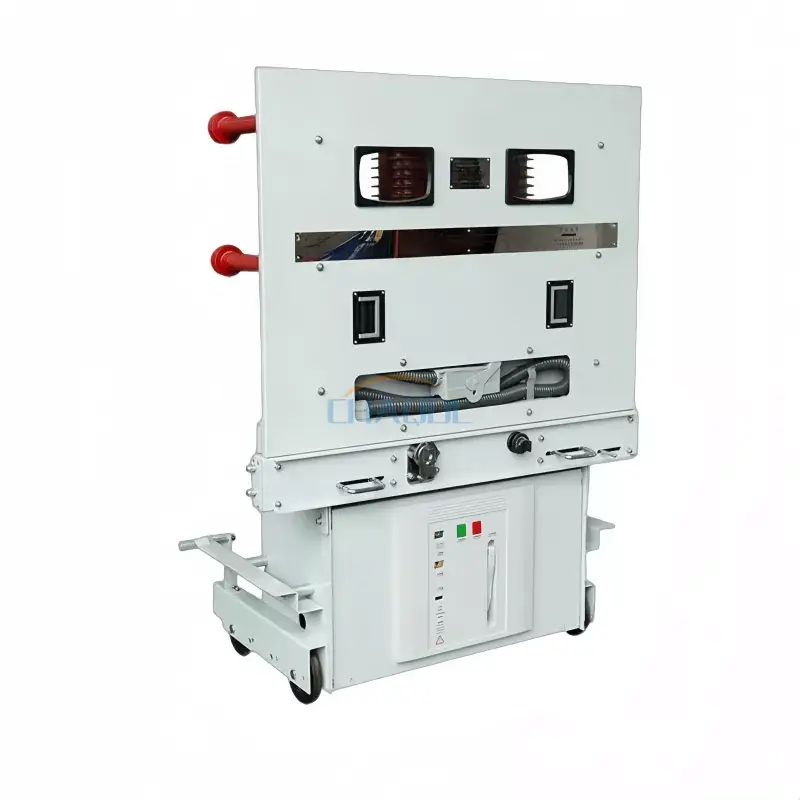

Mga Larawan ng Produkto

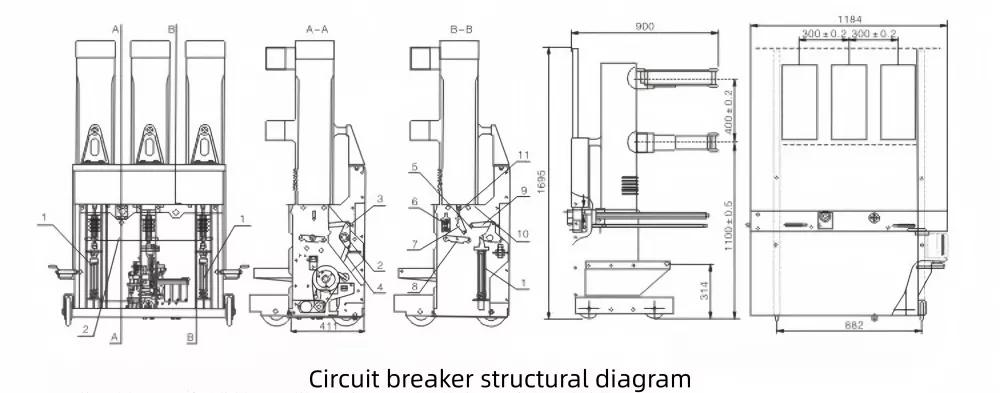

Diagram ng Mga Dimensyon ng Produkto

1. Pagbubukas ng Spring
2. Main Shaft
3. Gitnang Pole Crank Arm
4. Transmission Rod
5. Transmission Connecting Plate
6. Makipag-ugnayan sa Spring
7/8/9. Transmission Connecting Plate
10. Side Pole Crank Arm
11. Rod-End Spherical Bearing

Mga Pangunahing Tampok

• Pinaliit ng compact vertical-mounted structure ang lalim ng pag-install ng switchgear.
• Ang high-performance na vacuum interrupter ay naghahatid ng mabilis na arc extinction, mahusay na insulation recovery, at maaasahang fault interruption.
• Sinusuportahan ng mekanismo ng pagpapatakbo ng spring na walang maintenance hanggang sa10,000 mekanikal na operasyon, pagbabawas ng mga gastos sa pagpapatakbo.
• Tinitiyak ng matatag na sistema ng paghahatid ang maayos na pagbubukas at pagsasara ng pagganap na may mataas na pagiging maaasahan sa pagpapatakbo.
• Pinapasimple ng magaan na disenyo ang pag-install, pagkomisyon, at pagpapanatili ng kagamitan.
• Angkop para sa madalas na pagpapatakbo ng paglipat sa hinihingi na mga aplikasyon ng medium-boltahe.
• Tugma sa mga power plant, substation, pasilidad pang-industriya, mga negosyo sa pagmimina, at mga network ng pamamahagi ng utility.

Mga Karaniwang Aplikasyon

Ang36kV Indoor High Voltage Circuit Breakeray malawakang ginagamit para sa medium-voltage na proteksyon at kontrol ng kapangyarihan sa:

• Mga halaman ng power generation
• Mga de-koryenteng substation
• Mga pasilidad sa pagmamanupaktura ng industriya
• Mga operasyon sa pagmimina
• Mga halaman ng petrochemical
• Mga sistema ng pamamahagi ng kuryente sa komersyo at imprastraktura
• Mga panel ng switchgear ng medium-voltage

Mga Teknikal na Parameter

Mga kalamangan

• Napakahusay na kakayahan sa short-circuit interruption para sa mga medium-voltage na network.
• Mataas na lakas ng dielectric at mabilis na pagbawi ng pagkakabukod pagkatapos ng kasalukuyang pagkagambala.
• Mga kinakailangan sa mababang maintenance salamat sa sealed vacuum interrupter at optimized spring mechanism.
• Ang compact footprint ay nagbibigay-daan sa pag-install sa mga switchgear cabinet na limitado sa espasyo.
• Ang mahabang buhay ng mekanikal at elektrikal na serbisyo ay binabawasan ang kabuuang halaga ng pagmamay-ari.
• Maaasahang pagganap sa ilalim ng madalas na mga kondisyon ng paglipat.

Bakit Piliin ang Aming mga produkto?

Ang aming36kV Indoor High Voltage Circuit Breakeray ginawa sa ilalim ng mahigpit na mga pamamaraan ng kontrol sa kalidad gamit ang mga premium na vacuum interrupter at precision mechanical na mga bahagi. Ang bawat yunit ay sumasailalim sa komprehensibong pagsusuri sa pabrika bago ipadala upang matiyak ang matatag na pagganap ng kuryente at pangmatagalang pagiging maaasahan ng pagpapatakbo.

Available ang OEM at mga customized na configuration, kabilang ang iba't ibang rate na current, operating voltages, installation dimensions, auxiliary contacts, at switchgear matching solutions para matugunan ang iba't ibang kinakailangan ng proyekto sa buong mundo.

FAQ

1. Para saan ginagamit ang 36kV Indoor High Voltage Circuit Breaker?

Ito ay dinisenyo upang protektahan at kontrolin ang medium-voltage na mga electrical system sa pamamagitan ng pagpapalit ng normal na load current, overload current, at short-circuit fault current. Ito ay malawakang ginagamit sa mga substation, mga planta ng kuryente, mga pasilidad na pang-industriya, mga operasyon ng pagmimina, at medium-voltage switchgear.

2. Ano ang mga pangunahing bentahe ng isang vacuum circuit breaker?

Ang mga vacuum circuit breaker ay nagbibigay ng mabilis na pagkalipol ng arko, mahusay na pagbawi ng pagkakabukod, mahabang buhay ng makina, mababang mga kinakailangan sa pagpapanatili, mga compact na sukat, at mataas na pagiging maaasahan ng pagpapatakbo. Ang mga ito ay environment friendly dahil hindi sila nangangailangan ng insulating oil o SF6 gas.

3. Anong boltahe at kasalukuyang mga rating ang magagamit?

Sinusuportahan ng modelong ito ang mga na-rate na boltahe ng36kV at 40.5kV, na may na-rate na kasalukuyang mga opsyon ng1250A, 1600A, at 2000A. Ang iba't ibang mga kapasidad ng pagsira ay magagamit upang matugunan ang iba't ibang mga kinakailangan sa pamamahagi ng kuryente.

4. Saan maaaring i-install ang 36kV Indoor High Voltage Circuit Breaker?

Ito ay angkop para sa panloob na medium-voltage switchgear na naka-install sa mga substation, industriyal na planta, utility power system, komersyal na gusali, renewable energy projects, at mining facility.

5. Maaari bang ipasadya ang circuit breaker?

Oo. Available ang OEM at mga customized na solusyon, kabilang ang kasalukuyang na-rate, boltahe ng pagpapatakbo, mga pantulong na contact, mga sukat ng pag-install, mga accessory ng kontrol, at pagiging tugma ng switchgear ayon sa mga detalye ng proyekto.

6. Gaano katagal ang buhay ng serbisyo ng mekanikal?

Ang circuit breaker ay nag-aalok ng mekanikal na buhay hanggang sa10,000 operating cycle, tinitiyak ang maaasahang pangmatagalang pagganap habang pinapaliit ang mga gastos sa pagpapanatili at pagpapalit.

7. Ang produkto ba ay sumusunod sa mga internasyonal na pamantayan?

Ang circuit breaker ay ginawa at sinusuri ayon sa naaangkop na mga pamantayan ng IEC para sa mga medium-voltage na vacuum circuit breaker. Ang mga karagdagang certification at customized na teknikal na kinakailangan ay maaaring ibigay batay sa mga detalye ng customer o proyekto.

8. Maaari bang isama ang circuit breaker na ito sa mga kasalukuyang switchgear system?

Oo. Idinisenyo ito para sa madaling pagsasama sa iba't ibang medium-voltage switchgear panel. Ang aming engineering team ay maaari ding magbigay ng customized na mounting dimensions at teknikal na suporta para sa retrofit o mga bagong installation project.
