24kV Side Mounted Vacuum Circuit Breaker

Ang24kV Side Mounted Vacuum Circuit Breaker(Modelo: ZN63A (VS1)-24) ay isang high-performance na panloob na medium-voltage circuit breaker na idinisenyo para sa three-phase AC 50Hz power system na may rated boltahe na 24kV. Pinagsasama nito ang operating mechanism at vacuum interrupter sa isang compact na istraktura, na nagbibigay ng maaasahang proteksyon, paglipat, at kontrol para sa mga substation, power plant, pang-industriya na pasilidad, at power distribution system. Available ang breaker sa parehong fixed-mounted at withdrawable na bersyon upang matugunan ang iba't ibang switchgear configuration.

Nagtatampok ng advanced na teknolohiya ng vacuum interruption, mataas na mechanical endurance, at mababang mga kinakailangan sa pagpapanatili, ang circuit breaker na ito ay perpekto para sa mga application na kinasasangkutan ng madalas na pagpapatakbo ng paglipat. Ito ay malawakang ginagamit sa metalurhiya, pagmimina, mga kemikal na halaman, industriya ng karbon, mga substation ng utility, at mga proyektong nababagong enerhiya kung saan mahalaga ang ligtas at maaasahang pamamahagi ng kuryente.

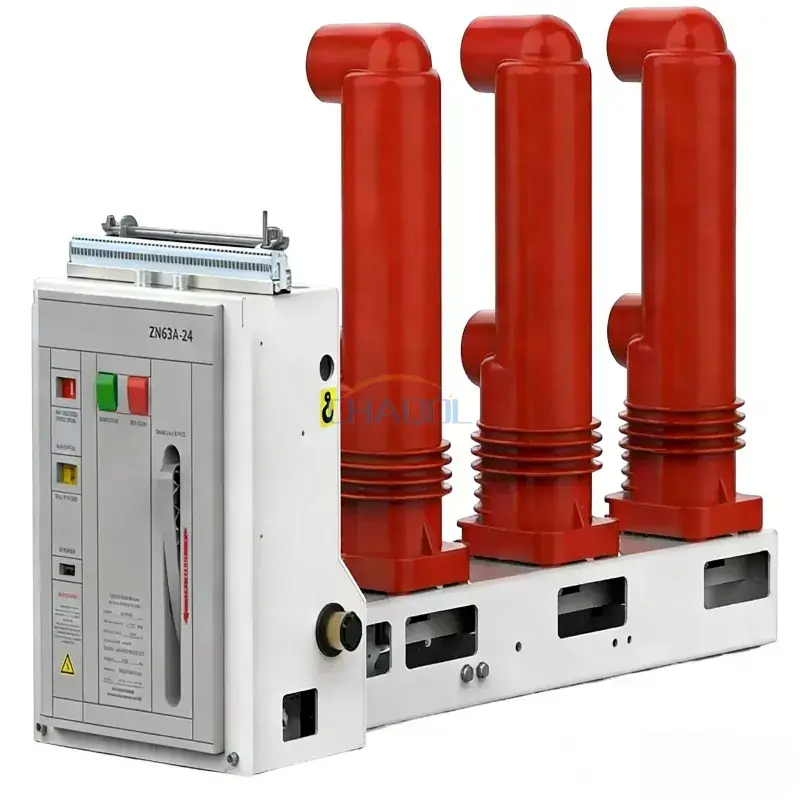

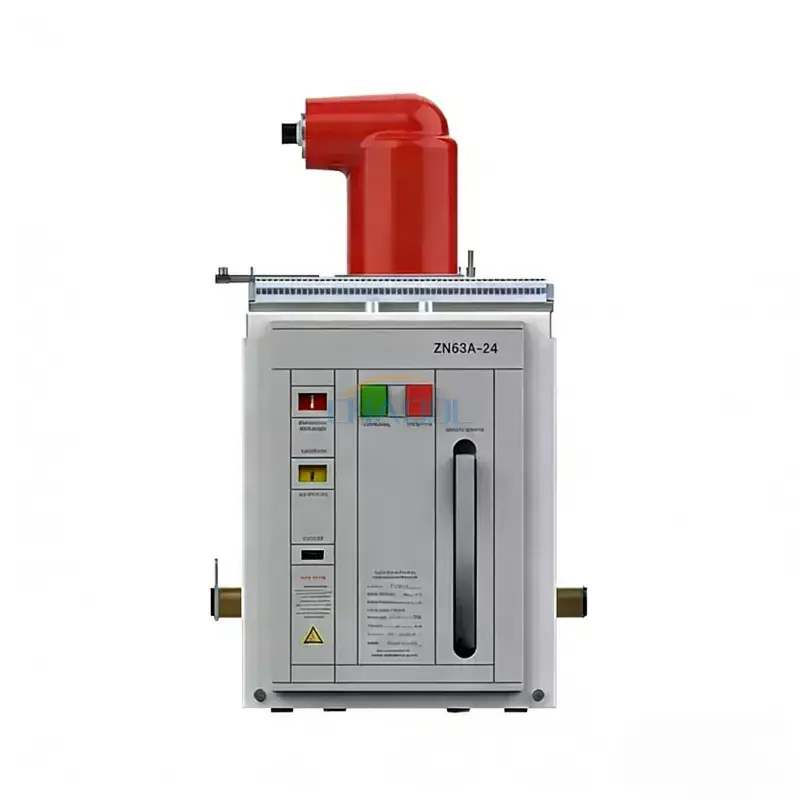

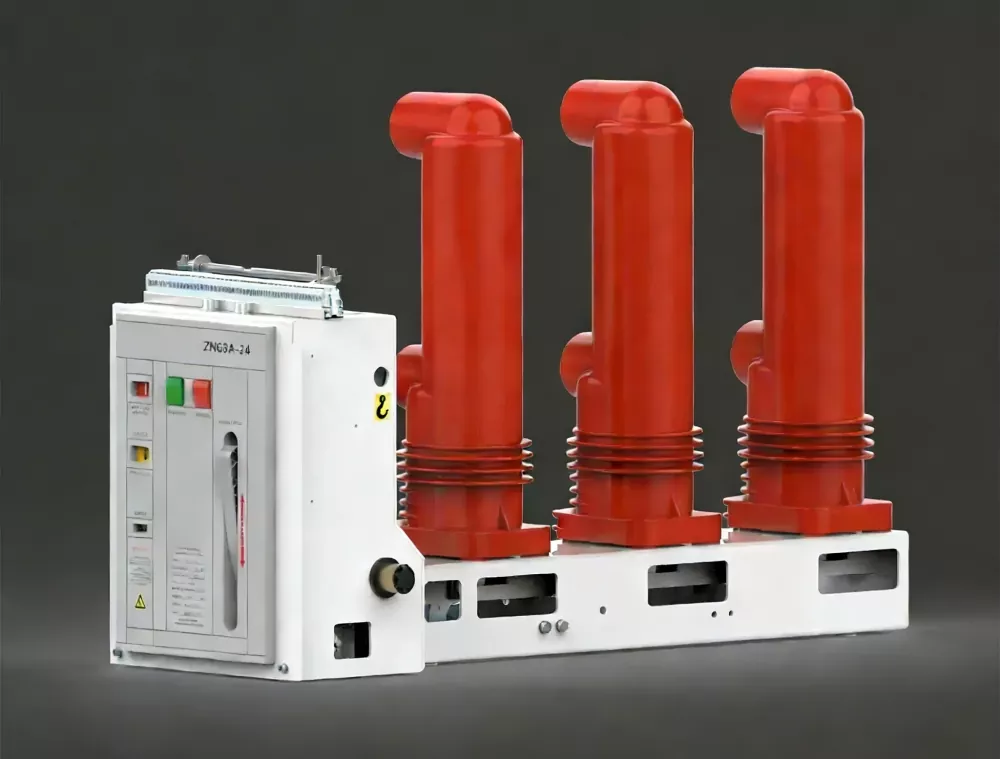

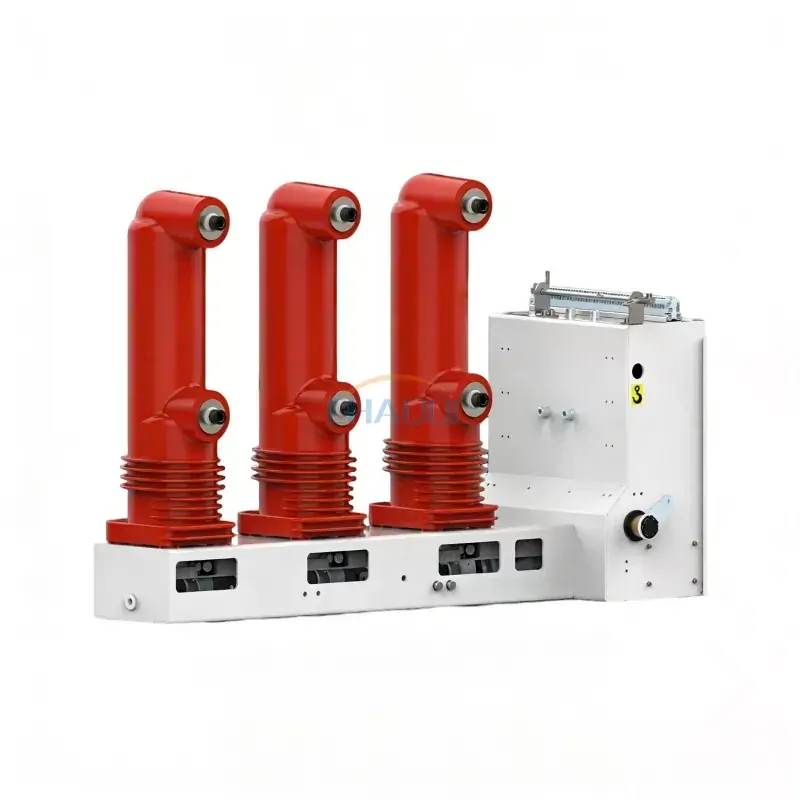

Hitsura ng Produkto

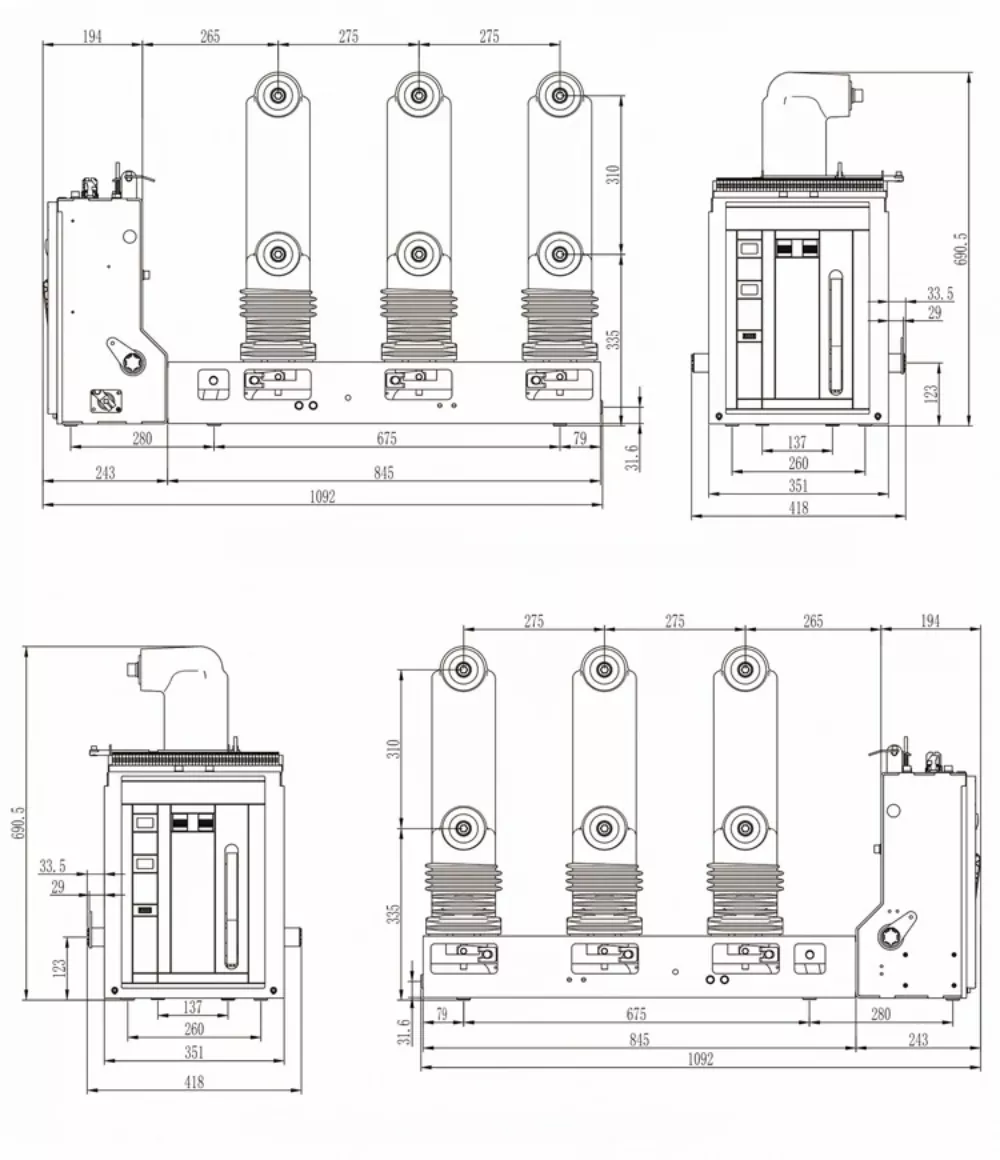

Diagram ng Mga Dimensyon

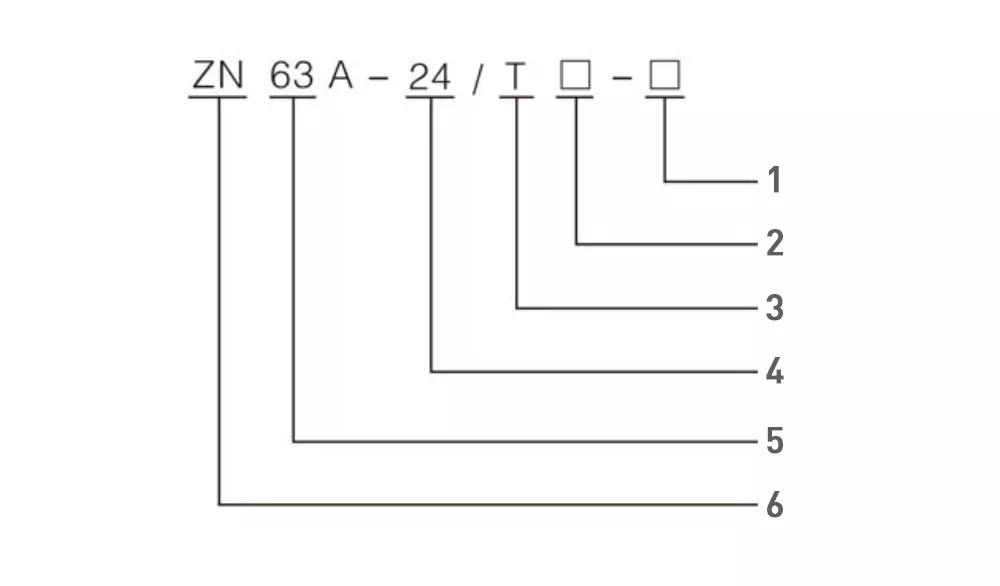

Pagkilala sa Modelo

• 1 – Rated Short-Circuit Breaking Current (kA)
• 2 – Rated Current (A)
• 3 – Operating Mechanism
• 4 – Na-rate na Boltahe (kV)
• 5 – Serye ng Disenyo
• 6 – Panloob na Vacuum Circuit Breaker

Mga Tampok ng Produkto

• Pinagsamang side-mounted operating mechanism na may compact na disenyo at maaasahang transmission.
• Tinitiyak ng mataas na pagganap ng vacuum interrupter na may mga contact na tanso-chromium ang mahusay na kakayahan sa pagpatay ng arko at pinahabang buhay ng kuryente.
• Sinusuportahan ng horizontally arranged spring operating mechanism ang manual at motor charging.
• Ang24kV Side Mounted Vacuum Circuit Breakeray maaaring i-install bilang isang nakapirming uri o maaaring i-withdraw na uri upang umangkop sa iba't ibang mga switchgear system.
• Mataas na dielectric insulation strength, low current chopping, at mahusay na short-circuit interruption performance.
• Ang solid epoxy insulation ay nagbibigay ng pambihirang pagtutol sa moisture, UV radiation, mga pagbabago sa temperatura, pagtanda, at polusyon.
• Mechanical na buhay hanggang sa 10,000 na operasyon, na ginagawang angkop para sa madalas na paglipat ng mga application.
• Sinusuportahan ang mga intelligent na proteksyon relay at substation automation system.

Mga Teknikal na Parameter

Disenyong Pang-istruktura

Ang circuit breaker ay gumagamit ng isang three-phase pole structure na nilagyan ng center-sealed ceramic o glass vacuum interrupter. Ang mga copper-chromium contact at longitudinal magnetic field na teknolohiya ay epektibong nagpapababa ng contact erosion habang pinapabuti ang dielectric recovery at nakakaabala sa pagganap. Ang integrated spring operating mechanism ay naghahatid ng matatag na pagbubukas at pagsasara ng mga operasyon na may kaunting maintenance sa buong buhay ng serbisyo nito.

Depende sa mga kinakailangan sa aplikasyon, ang mga pole ay maaaring gawin gamit ang mataas na lakas na epoxy resin insulation o silicone rubber-coated insulation, na nagbibigay ng higit na paglaban sa halumigmig, condensation, UV exposure, at malupit na pang-industriya na kapaligiran.

Mga aplikasyon

Ang24kV Side Mounted Vacuum Circuit Breakeray malawakang ginagamit sa medium-voltage distribution system na nangangailangan ng maaasahang proteksyon, madalas na operasyon, at mahabang buhay ng serbisyo.

• Mga power plant
• Mga de-koryenteng substation
• Mga sistema ng pamamahagi ng kuryente sa industriya
• Mga operasyon sa pagmimina
• Mga halamang metalurhiko
• Mga pasilidad sa pagproseso ng kemikal
• Industriya ng karbon
• Mga proyekto ng nababagong enerhiya
• Commercial at municipal power networks
• Mga matalinong substation at sistema ng automation

Operating Environment

• Temperatura sa paligid: -15°C hanggang +40°C
• Altitude ng pag-install: Hanggang 1000m (magagamit ang mas mataas na altitude kapag hiniling)
• Pinakamataas na seismic intensity: 8 degrees
• Relatibong halumigmig: Pang-araw-araw na average ≤95%, buwanang average ≤90%
• Angkop para sa mga kapaligirang walang panganib sa sunog, mga panganib sa pagsabog, matinding polusyon, mga kinakaing gas, at sobrang vibration.

Prinsipyo sa Paggawa

Ang24kV Side Mounted Vacuum Circuit Breakergumagamit ng selyadong vacuum interrupter bilang arc-extinguishing medium. Kapag nagkaroon ng fault currents, mabilis na naghihiwalay ang mga contact, at halos agad na pinapatay ng vacuum chamber ang electric arc, na nagbibigay ng mabilis na fault isolation na may kaunting pagkasira ng contact. Kasama ng mekanismo ng pagpapatakbo ng tagsibol, ang breaker ay naghahatid ng maaasahang pagganap ng paglipat, mataas na kapasidad sa pag-interrupting, at pangmatagalang katatagan ng pagpapatakbo.

Bakit Piliin ang Vacuum Circuit Breaker na Ito?

• Compact integrated side-mount na disenyo
• Mahabang buhay ng elektrikal at mekanikal na serbisyo
• Maintenance-friendly na konstruksiyon
• Napakahusay na pagganap ng pagkakabukod
• Maaasahang operasyon sa ilalim ng madalas na mga kondisyon ng paglipat
• Angkop para sa fixed at withdrawable switchgear
• Tugma sa intelligent na proteksyon at mga sistema ng automation

Mga Madalas Itanong

Ano ang gamit ng 24kV Side Mounted Vacuum Circuit Breaker?

Ito ay ginagamit upang lumipat, protektahan, at kontrolin ang medium-voltage na mga de-koryenteng kagamitan sa mga substation, industriyal na planta, utility distribution system, at komersyal na power network.

Ano ang mga pakinabang ng isang vacuum circuit breaker?

Ang mga vacuum circuit breaker ay nagbibigay ng mahusay na arc interruption, mababang mga kinakailangan sa pagpapanatili, mahabang buhay ng serbisyo, mataas na pagiging maaasahan sa pagpapatakbo, at environment friendly na operasyon nang walang langis o SF6 gas.

Maaari bang mai-install ang circuit breaker na ito sa withdrawable switchgear?

Oo. Available ito sa parehong fixed-mount at withdrawable na mga configuration, na nagbibigay-daan sa flexible na pagsasama sa iba't ibang switchgear assemblies.

Aling mga industriya ang karaniwang gumagamit ng produktong ito?

Ito ay malawakang ginagamit sa pagbuo ng kuryente, mga substation, metalurhiya, pagmimina, pagproseso ng kemikal, mga industriya ng karbon, mga pasilidad ng nababagong enerhiya, at mga sistema ng pamamahagi ng kuryente sa industriya.
