Paano Mapapabuti ng 10KV Indoor Current Transformer ang Pagsukat at Proteksyon sa mga Medium-Voltage System

Kapangyarihan ng Anqiangnagpapaunlad ng10KV Indoor Current Transformerpara sa medium-voltage na pagsukat at proteksyon ng relay, na may modelong LZZBJ9-10 na nagtatampok ng ganap na nakapaloob na epoxy resin insulation, 5A/1A pangalawang kasalukuyang opsyon, at maraming pangunahing kasalukuyang configuration para sa panloob na mga aplikasyon ng pamamahagi ng kuryente.

Ang kasalukuyang transpormer ay isang mahalagang bahagi sa medium-voltage na mga electrical system dahil kino-convert nito ang mataas na pangunahing kasalukuyang sa isang standardized na pangalawang signal na maaaring ligtas na maproseso ng mga metro, kagamitan sa pagsubaybay, at mga relay ng proteksyon. Ang LZZBJ9-10 10KV Indoor Current Transformer ay idinisenyo para sa panloob na 10KV at mas mababa sa AC circuit sa 50Hz o 60Hz. Ang ganap na nakapaloob na epoxy resin construction nito ay pinagsasama ang pagkakabukod, mekanikal na proteksyon, at compact na pag-install sa isang istraktura. Sa mga pangunahing opsyon sa kasalukuyang mula 5A hanggang 2500A, pangalawang kasalukuyang ng 1A o 5A, at antas ng pagkakabukod na 12/42/75KV, maaari itong i-configure para sa iba't ibang mga kinakailangan sa pagsukat at proteksyon.

Talaan ng mga Nilalaman

1. Ano ang 10KV Indoor Current Transformer?
2. Paano Ito Gumagana sa isang Medium-Voltage System?
3. Anong Mga Teknikal na Parameter ang Dapat Suriin ng Mga Mamimili?
4. Anong Mga Tampok ng Disenyo ang Sumusuporta sa Maaasahang Operasyon?
5. Saan Ito Karaniwang Ginagamit?
6. Paano Mo Dapat Piliin ang Tamang CT?
7. Mga Madalas Itanong
8. Makipag-usap sa Anqiang Power para sa Customized na Solusyon

Ano ang 10KV Indoor Current Transformer?

Ang 10KV Indoor Current Transformer ay isang instrumentong transformer na idinisenyo upang sukatin at subaybayan ang kasalukuyang sa medium-voltage na panloob na mga electrical system. Sa halip na direktang ikonekta ang mga instrumento sa pagsukat at mga relay ng proteksyon sa matataas na pangunahing agos, binabawasan ng transpormer ang kasalukuyang sa isang standardized na pangalawang halaga na maaaring pangasiwaan ng mga kagamitan sa ibaba ng agos.

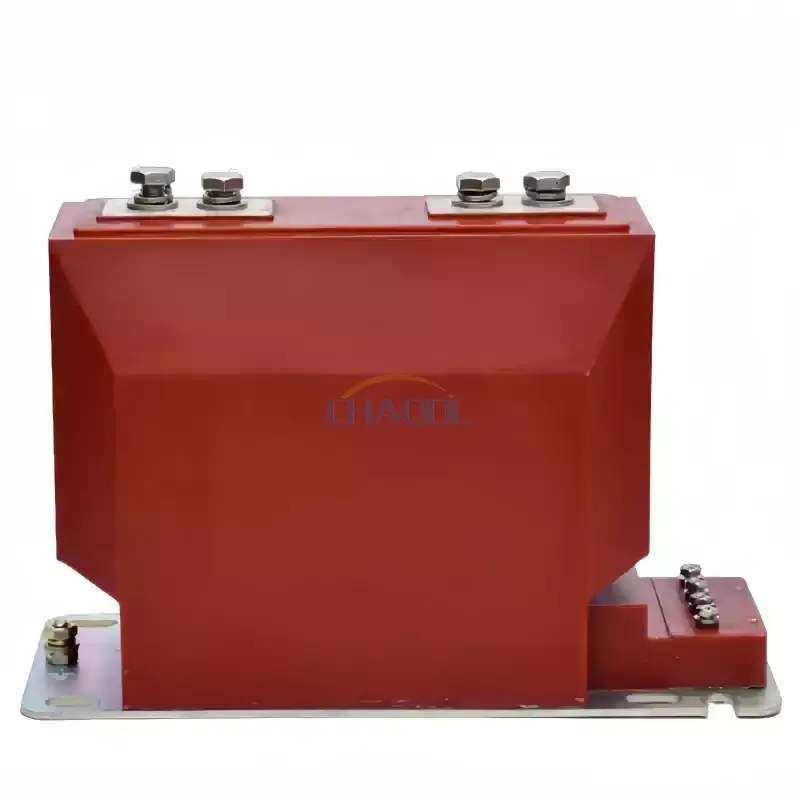

Ang modelong LZZBJ9-10 ay idinisenyo para sa 10KV at sa ibaba ng mga circuit na may rate na dalas na 50Hz o 60Hz. Ayon sa mga detalye ng tagagawa, ito ay gumagamit ng isang ganap na nakapaloob na epoxy resin na istraktura at angkop para sa kasalukuyang pagsukat, pagsukat ng enerhiya, at proteksyon ng relay.

Ang kaayusan na ito ay lumilikha ng electrical isolation sa pagitan ng pangunahing circuit at mga kagamitan sa pagsukat o proteksyon habang nagbibigay ng magagamit na kasalukuyang signal. Bilang resulta, ang CT ay nagiging isang mahalagang interface sa pagitan ng mga de-koryenteng kagamitan na may mataas na kapangyarihan at mga sistema ng pagsubaybay sa mababang antas.

Paano Ito Gumagana sa isang Medium-Voltage System?

Ang prinsipyo ng pagpapatakbo ay batay sa electromagnetic induction. Kapag ang kasalukuyang dumadaloy sa pangunahing konduktor, bumubuo ito ng magnetic field sa CT core. Ang pangalawang paikot-ikot ay gumagawa ng isang proporsyonal na kasalukuyang na maaaring konektado sa mga metro, proteksyon relay, o mga aparato sa pagsubaybay.

Halimbawa, ang isang sistema ng pamamahagi ng kuryente ay maaaring magdala ng daan-daan o libu-libong amperes sa pangunahing bahagi, habang ang konektadong kagamitan sa pagsubaybay ay idinisenyo para sa isang mas maliit na standardized na kasalukuyang. Ang tamang napiling CT ay nagbibigay ng kinakailangang ratio ng pagbabago upang ang pangalawang circuit ay maaaring kumatawan sa pangunahing kondisyon ng pagpapatakbo.

Mga function ng pagsukat at proteksyon

• Kasalukuyang pagsukat:Nagbibigay ng proporsyonal na signal para sa mga de-koryenteng metro at kagamitan sa pagsubaybay.
• Pamamahala ng enerhiya:Sinusuportahan ang mga sistema ng pagsukat na ginagamit upang subaybayan ang pagkonsumo ng kuryente at mga kondisyon ng pagpapatakbo.
• Proteksyon ng relay:Nagbibigay ng mga kasalukuyang signal sa mga relay ng proteksyon kapag nangyari ang abnormal o fault na mga kondisyon.
• Automation ng pamamahagi:Nagbibigay ng kasalukuyang impormasyon para sa mga automated na monitoring at control system.

Ang CT samakatuwid ay kailangang mapili ayon sa parehong normal na kinakailangan sa pagsukat at sa mga katangian ng proteksyon ng electrical system.

Anong Mga Teknikal na Parameter ang Dapat Suriin ng Mga Mamimili?

Ang pagpili ng kasalukuyang transpormer ay dapat magsimula sa mga de-koryenteng parameter ng aplikasyon sa halip na mga pisikal na dimensyon lamang. Ang pangunahing kasalukuyang, pangalawang kasalukuyang, uri ng katumpakan, na-rate na output, antas ng pagkakabukod, at mga katangian ng short-circuit na makatiis lahat ay nakakaapekto kung ang isang CT ay angkop para sa isang partikular na switchgear o pag-install ng pamamahagi.

Ang mga halagang ito ay dapat palaging suriin laban sa aktwal na disenyo ng elektrikal, konektadong kagamitan, at naaangkop na mga kinakailangan ng proyekto bago mag-order.

Anong Mga Tampok ng Disenyo ang Sumusuporta sa Maaasahang Operasyon?

Ganap na nakapaloob na epoxy resin insulation

Ang LZZBJ9-10 ay gumagamit ng epoxy resin casting structure na ganap na nakapaloob sa mga panloob na bahagi. Ang konstruksiyon na ito ay nagbibigay ng electrical insulation habang pinoprotektahan ang panloob na pagpupulong mula sa mga impluwensya sa kapaligiran na karaniwang nakikita sa mga panloob na switchgear na kapaligiran.

Compact integrated construction

Ang iron core, secondary winding, at insulation system ay isinama sa isang compact body. Ito ay kapaki-pakinabang kung saan ang mga switchgear panel at distribution cabinet ay may limitadong espasyo sa pag-install. Ang isang compact na disenyo ay maaari ding pasimplehin ang pagsasama ng kagamitan at pangalawang mga pag-aayos ng mga kable.

Mga protektadong pangalawang terminal

Ang isang reinforced terminal box ay nagbibigay ng karagdagang proteksyon para sa pangalawang mga kable. Kasama ang grounding base at mounting structure, nakakatulong ito na suportahan ang maayos na pag-install at mas ligtas na pag-access sa panahon ng inspeksyon at pagpapanatili.

Maramihang kasalukuyang configuration

Ang iba't ibang pangunahing kasalukuyang configuration ay nagbibigay-daan sa parehong pamilya ng produkto na tugunan ang isang malawak na hanay ng mga application sa pamamahagi. Ang mga available na configuration ay umaabot mula sa mababang kasalukuyang mga rating hanggang sa mataas na kasalukuyang mga application hanggang sa 2500A, na napapailalim sa naaangkop na configuration ng modelo.

Saan Ito Karaniwang Ginagamit?

Ang compact na istraktura at medium-voltage na disenyo ay ginagawang angkop ang ganitong uri ng CT para sa ilang panloob na mga electrical application.

• Panloob na switchgear:Nagbibigay ng mga kasalukuyang signal para sa mga circuit ng pagsukat at proteksyon.
• Mga kabinet ng pamamahagi ng kuryente:Sinusuportahan ang pagsubaybay sa mga feeder at electrical load.
• Mga compact na substation:Mga interface ng pangunahing circuit na may kagamitan sa pagsukat at proteksyon.
• Mga sistema ng kapangyarihang pang-industriya:Tumutulong na subaybayan ang mga kondisyon ng pagpapatakbo ng kuryente sa mga pasilidad ng pagmamanupaktura.
• Mga sistema ng pamamahala ng enerhiya:Nagbibigay ng kasalukuyang impormasyon para sa electrical monitoring at analysis.
• Automation ng pamamahagi:Sinusuportahan ang kasalukuyang sensing para sa automated electrical control at monitoring.

Sa mga praktikal na pag-install, ang transpormer ay maaaring gumana nang magkasama sa mga relay ng proteksyon, mga metro ng enerhiya, mga instrumento sa pagsubaybay, at iba pang pangalawang kagamitang elektrikal. Ginagawa nitong partikular na mahalaga ang tumpak na detalye kapag isinasama ang isang CT sa isang umiiral na switchgear system.

Paano Mo Dapat Piliin ang Tamang CT?

Para sa mga inhinyero, mga de-koryenteng kontratista, mga tagagawa ng switchgear, at mga koponan sa pagbili, ang pagpili ng produkto ay dapat na nakabatay sa kumpletong aplikasyon ng kuryente sa halip na sa nominal na boltahe lamang.

1. Kumpirmahin ang boltahe ng system.I-verify na ang CT ay angkop para sa aktwal na medium-voltage na network, tulad ng isang 10KV application.
2. Tukuyin ang pangunahing kasalukuyang.Pumili ng pangunahing kasalukuyang rating na tumutugma sa inaasahang kondisyon ng operating at system.
3. Piliin ang pangalawang kasalukuyang.Suriin kung ang mga downstream na metro at proteksyon relay ay nangangailangan ng 1A o 5A pangalawang kasalukuyang.
4. Tukuyin ang kinakailangan sa katumpakan.Ang mga circuit ng pagsukat at proteksyon ay maaaring mangailangan ng iba't ibang klase ng katumpakan.
5. Suriin ang pangalawang pasanin.Ang na-rate na output ay dapat na tugma sa konektadong pangalawang circuit.
6. I-verify ang mga kinakailangan sa pagkakabukod.Kumpirmahin na ang antas ng pagkakabukod ay tumutugma sa de-koryenteng sistema at disenyo ng proyekto.
7. Suriin ang mga kondisyon ng mekanikal na pag-install.Ang mga mounting hole, terminal position, available na cabinet space, at grounding arrangement ay dapat suriin lahat.

Para sa mga customized na proyekto, ang pagbibigay sa supplier ng boltahe ng system, pangunahing kasalukuyang, pangalawang kasalukuyang, klase ng katumpakan, na-rate na pasanin, kapaligiran sa pag-install, at nilalayong aplikasyon ay maaaring makabuluhang mapabuti ang pagpili ng modelo at teknikal na komunikasyon.

Mga Madalas Itanong

Ano ang pangunahing function ng isang 10KV Indoor Current Transformer?

Ang pangunahing tungkulin nito ay upang baguhin ang mataas na pangunahing kasalukuyang sa isang standardized na mas mababang pangalawang kasalukuyang para sa pagsukat, pagsubaybay sa enerhiya, at proteksyon ng relay sa mga medium-voltage na electrical system.

Anong pangalawang kasalukuyang mga opsyon ang magagamit?

Sinusuportahan ng detalye ng LZZBJ9-10 ang na-rate na pangalawang kasalukuyang mga opsyon ng 1A at 5A. Ang naaangkop na opsyon ay dapat tumutugma sa konektadong pagsukat o kagamitan sa proteksyon.

Anong pangunahing kasalukuyang saklaw ang maaaring i-configure?

Ang mga nakalistang configuration ay sumasaklaw sa mga pangunahing kasalukuyang rating mula 5A hanggang 2500A. Ang eksaktong pagsasaayos ay dapat piliin ayon sa mga kinakailangan sa kuryente ng proyekto.

Maaari bang gamitin ang CT na ito para sa parehong pagsukat at proteksyon?

Oo. Sinusuportahan ng produkto ang iba't ibang mga kumbinasyon ng accuracy-class para sa mga application ng pagsukat at proteksyon. Ang kinakailangang pagsasaayos ay dapat matukoy mula sa scheme ng proteksyon at mga kinakailangan sa pagsukat.

Bakit ginagamit ang epoxy resin sa istraktura ng CT?

Ang epoxy resin ay nagbibigay ng electrical insulation at mechanical encapsulation. Sa isang ganap na nakapaloob na istraktura, nakakatulong din itong protektahan ang mga panloob na bahagi at sinusuportahan ang matatag na operasyon sa mga panloob na switchgear na kapaligiran.

Saan maaaring mai-install ang ganitong uri ng kasalukuyang transpormer?

Kasama sa mga karaniwang application ang panloob na switchgear, mga kabinet ng pamamahagi ng kuryente, mga compact na substation, mga sistema ng pang-industriya na kapangyarihan, mga sistema ng pamamahala ng enerhiya, at mga kagamitan sa automation ng pamamahagi.

Makipag-usap sa Anqiang Power para sa Customized na Solusyon

Kapag pumipili ng medium-voltage current transformer, ang tamang kumbinasyon ng pangunahing kasalukuyang, pangalawang kasalukuyang, klase ng katumpakan, na-rate na output, antas ng pagkakabukod, at istraktura ng pag-install ay mahalaga. Ang LZZBJ9-10 ay nagbibigay ng maramihang mga opsyon sa pagsasaayos para sa panloob na 10KV at sa ibaba ng mga sistema ng kuryente, na ginagawa itong angkop para sa mga application ng pagsukat at proteksyon sa iba't ibang mga kapaligiran sa pamamahagi. Kung nagpaplano ka ng bagong proyekto ng switchgear, nag-a-upgrade ng kasalukuyang cabinet ng pamamahagi, o nangangailangan ng CT na naka-configure sa mga partikular na parameter ng kuryente, matuto nang higit pa tungkol sa 10KV Indoor Current Transformer atmakipag-ugnayan sa aminkasama ang iyong mga teknikal na kinakailangan para sa isang angkop na solusyon mula sa Anqiang Power.
