10KV Indoor Current Transformer

Ang 10KV Indoor Current Transformer (modelo LZZBJ9-10) ay idinisenyo para sa tumpak na pagsukat ng kasalukuyang at proteksyon sa medium-voltage na indoor power system. Karaniwang naka-install ito sa mga switchgear panel, metering cabinet, at compact substation kung saan kinakailangan ang matatag na output ng signal at pagiging maaasahan ng pagkakabukod sa ilalim ng tuluy-tuloy na operasyon.

Sa distribution automation at industrial power network, ang 10KV Indoor Current Transformer ay gumaganap ng isang kritikal na papel sa pag-convert ng mataas na pangunahing kasalukuyang sa standardized na pangalawang signal para sa mga instrumento sa pagsukat at proteksyon relay. Ang epoxy resin cast structure nito ay nagpapabuti ng mekanikal na lakas at nagsisiguro ng matatag na pagganap sa mahalumigmig o maalikabok na mga panloob na kapaligiran.

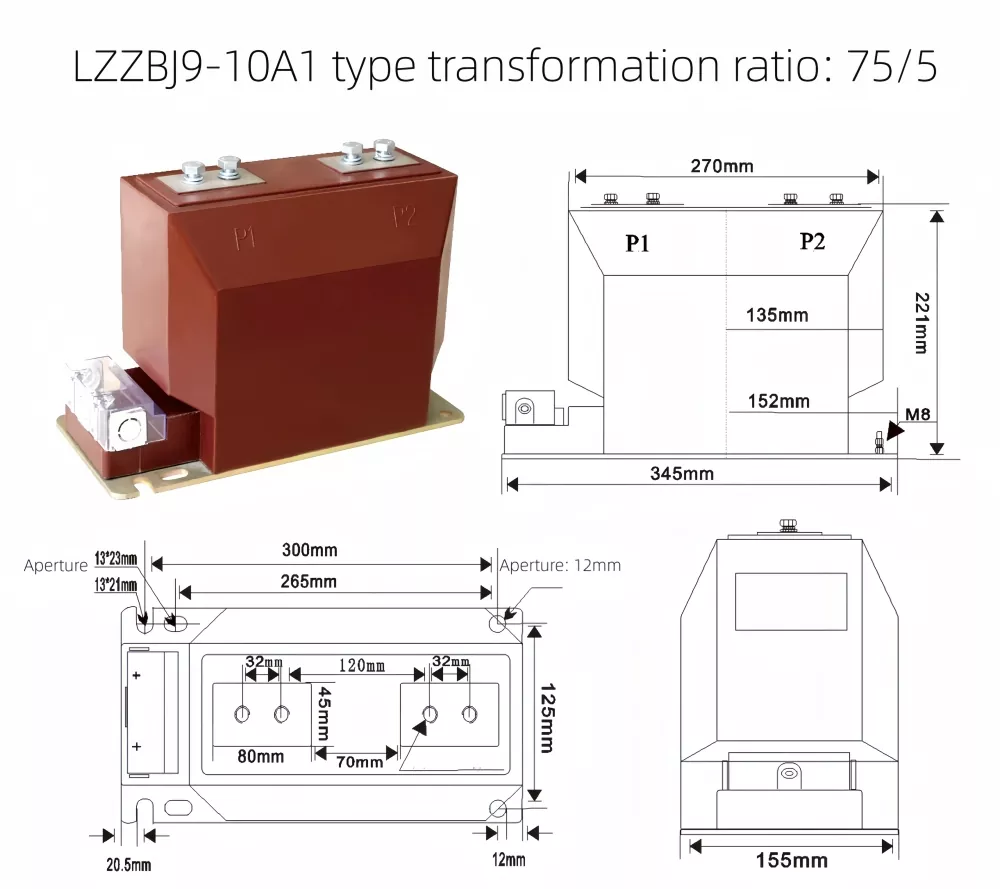

Pagpapakita ng produkto at diagram ng mga sukat

Disenyo ng Inhinyero at Istraktura sa Paggana

Ang seryeng ito ay gumagamit ng isang ganap na nakapaloob na epoxy resin casting na proseso, na nagsasama ng iron core, pangalawang winding, at insulation system sa isang compact na katawan. Binabawasan ng disenyo ang bahagyang discharge na panganib at pinahuhusay ang dielectric strength, ginagawa itong angkop para sa pangmatagalang operasyon sa energized switchgear.

Ang 10KV Indoor Current Transformer ay nilagyan din ng reinforced terminal box para sa pangalawang wiring protection, kasama ang grounding base na nagsisiguro ng ligtas na pag-install at pagsunod sa mga pamantayan sa kaligtasan ng elektrikal sa mga industriyal na kapaligiran.

Mga Teknikal na Parameter

Sinusuportahan ng modelong LZZBJ9-10 ang maramihang pangunahing kasalukuyang configuration at mga klase ng katumpakan upang matugunan ang iba't ibang mga kinakailangan sa pagsukat at proteksyon sa mga sistema ng pamamahagi ng kuryente.

Rated pangalawang kasalukuyang: 5A o 1A

Na-rate na antas ng pagkakabukod: 12/42/75KV

Mga Sitwasyon ng Application

Ang ganitong uri ng kasalukuyang transpormer ay malawakang ginagamit sa mga kabinet ng pamamahagi ng kuryente, mga panloob na substation, mga sistema ng automation ng industriya, at mga sistema ng pamamahala ng enerhiya. Ito ay partikular na angkop para sa mga kapaligiran na nangangailangan ng mataas na katumpakan ng pagsukat at pangmatagalang katatagan sa ilalim ng patuloy na mga kondisyon ng pagkarga.

Ang 10KV Indoor Current Transformer ay karaniwang isinama sa mga protection relay, energy meter, at monitoring system sa smart grid infrastructure at industrial power control network.

Disenyo ng Pag-install at Pangkaligtasan

Ang base ng produkto ay idinisenyo na may maraming mga mounting hole at grounding terminal, na tinitiyak ang matatag na pag-aayos at kaligtasan ng kuryente sa panahon ng operasyon. Ang pangalawang terminal box ay nagbibigay ng karagdagang proteksyon laban sa hindi sinasadyang pakikipag-ugnay at panlabas na interference.

Ang compact na istraktura nito ay nagbibigay-daan sa madaling pag-install sa limitadong space switchgear system, binabawasan ang pagiging kumplikado ng mga kable at pagpapabuti ng kahusayan sa pagpapanatili.

FAQ

Q1: Ano ang pangunahing pag-andar ng kasalukuyang transpormer na ito?
A: Kino-convert nito ang mataas na pangunahing kasalukuyang tungo sa standardized na mababang pangalawang kasalukuyang para sa pagsukat at proteksyon sa panloob na medium-voltage system.

Q2: Saan karaniwang naka-install ang 10KV Indoor Current Transformer?
A: Pangunahing ginagamit ito sa panloob na switchgear, mga cabinet ng pamamahagi, at mga compact na substation sa mga sistema ng pang-industriya at utility na kapangyarihan.

Q3: Ano ang mga pangunahing bentahe nito kumpara sa mga maginoo na CT?
A: Nag-aalok ito ng epoxy resin insulation, compact na disenyo, mataas na katumpakan, at malakas na pagtutol sa kahalumigmigan at alikabok, na ginagawa itong angkop para sa pangmatagalang operasyon.

Q4: Maaari ba itong suportahan ang iba't ibang kasalukuyang saklaw?
A: Oo, maraming pangunahing kasalukuyang rating ang magagamit upang tumugma sa iba't ibang pag-load at mga kinakailangan ng system.

Q5: Angkop ba ito para sa mga smart grid application?
A: Oo, malawak itong ginagamit sa mga smart metering system at automated distribution network dahil sa matatag nitong signal output.

Q6: Nangangailangan ba ito ng madalas na pagpapanatili?
A: Walang kinakailangang madalas na pagpapanatili. Ang pana-panahong inspeksyon ng mga terminal at kondisyon ng pagkakabukod ay karaniwang sapat.
