Oil Immersed Combined Instrument Transformer

Ang oil immersed combined instrument transformer (modelo na JLS-10) ay idinisenyo para sa tumpak na pagsukat at proteksyon sa medium-voltage power system. Pinagsasama nito ang boltahe at kasalukuyang mga function ng pagsukat sa isang yunit na puno ng langis, na ginagawa itong malawak na naaangkop sa mga panlabas na network ng pamamahagi, substation, at mga sistema ng pagsubaybay sa kapangyarihan ng industriya. Ang istraktura ay gumagamit ng isang selyadong disenyo ng insulasyon na nababalot ng langis upang matiyak ang matatag na operasyon sa ilalim ng pangmatagalang kondisyon ng pagkarga at malupit na pagkakalantad sa kapaligiran.

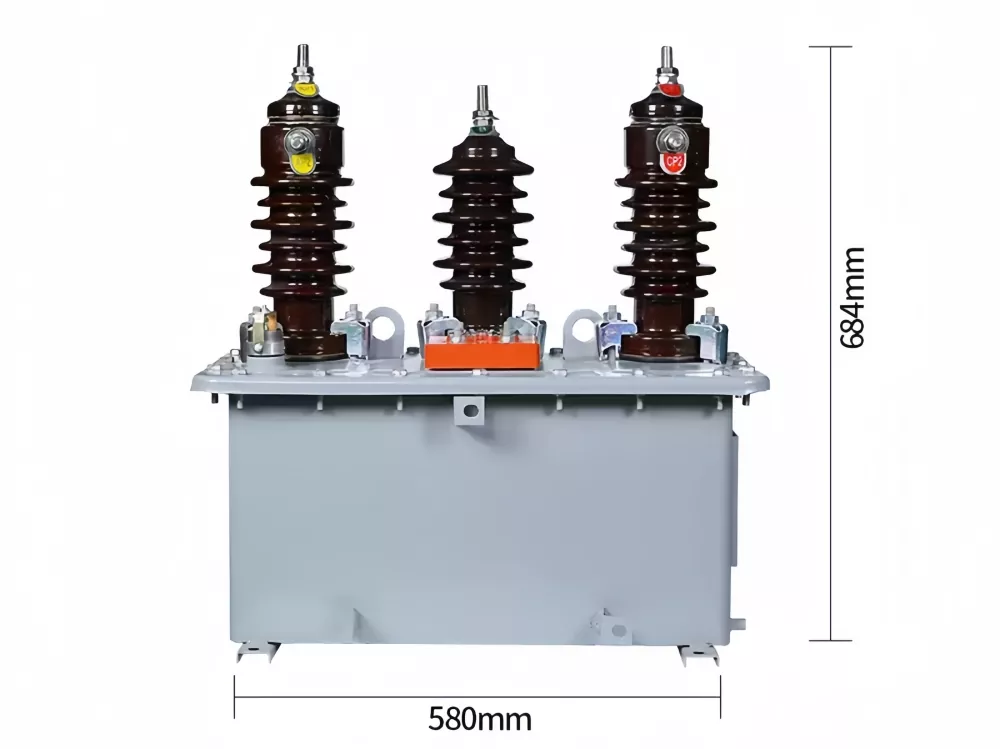

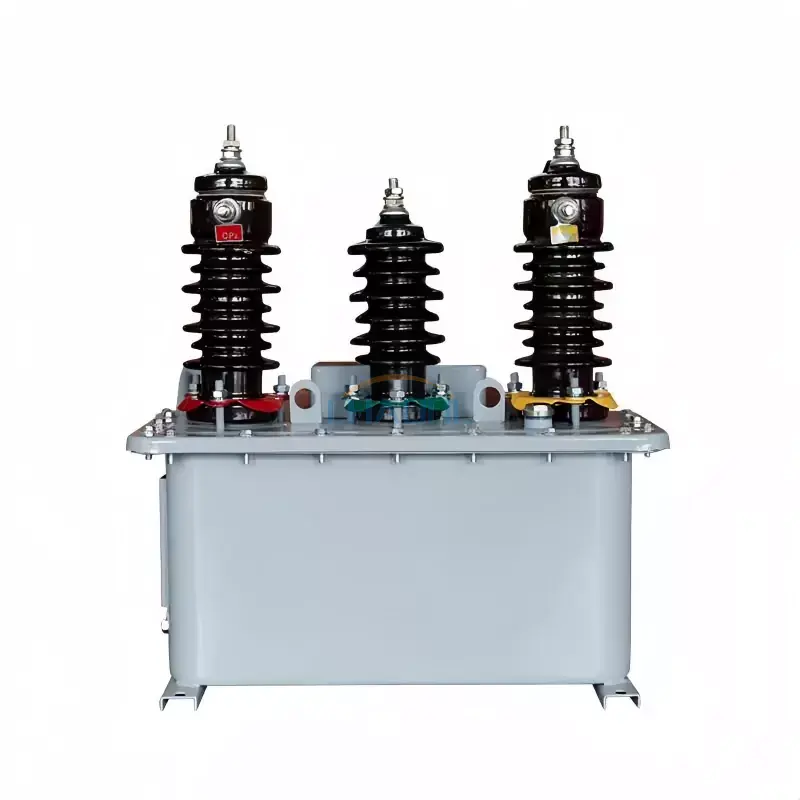

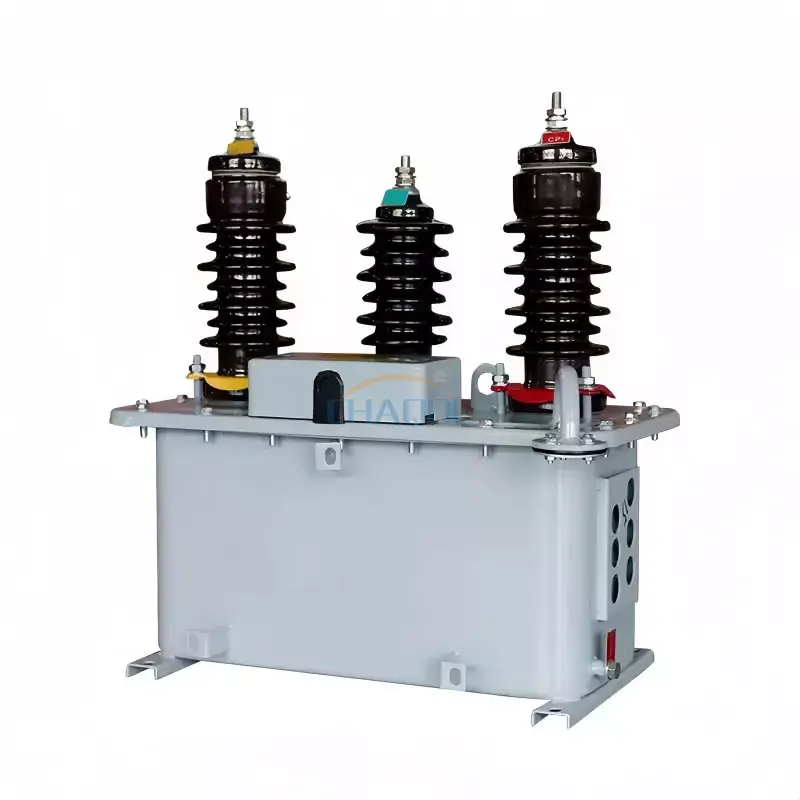

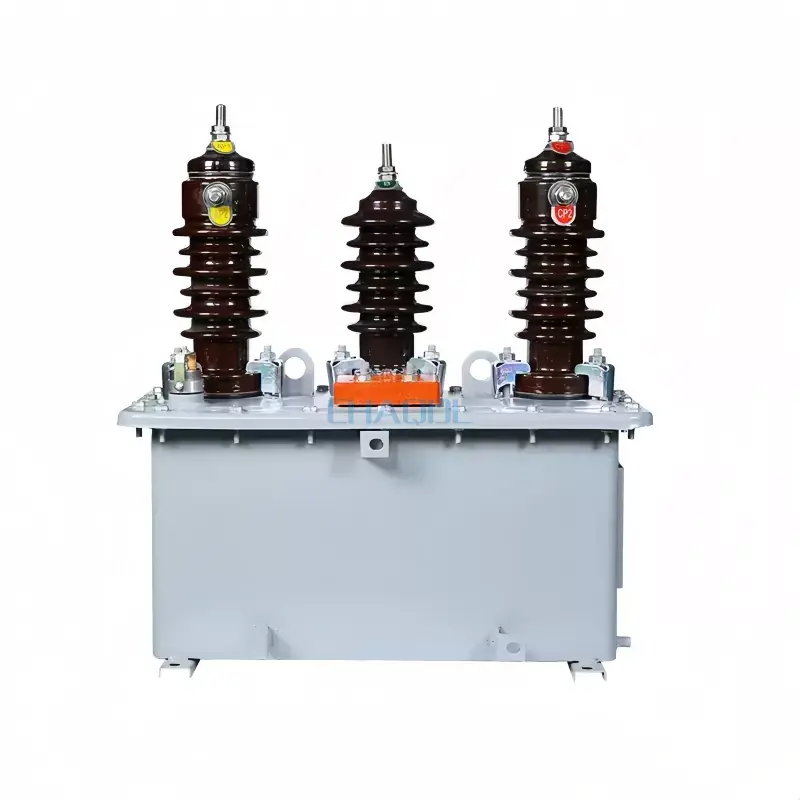

Pagpapakita ng larawan ng produkto

Pangkalahatang-ideya at Saklaw ng Application

Ang Oil Immersed Combined Instrument Transformer ay inengineered para magsagawa ng sabay-sabay na boltahe at kasalukuyang pagbabago para sa electrical metering at proteksyon ng relay. Ito ay angkop para sa 6kV, 10kV, at 35kV distribution system, lalo na sa mga panlabas na substation, compact transformer station, at industrial power grids kung saan kritikal ang pagiging maaasahan at lakas ng pagkakabukod.

Sa pamamagitan ng pagsasama ng maraming function ng pagsukat sa isang istraktura, binabawasan nito ang espasyo sa pag-install at pinapahusay ang kahusayan ng mga wiring ng system, na ginagawa itong isang ginustong solusyon para sa mga modernong application ng smart grid.

Teknikal na Pagtutukoy

Mga teknikal na parameter ng seksyon ng boltahe ng JLS-35, 10, 6, at 3 pinagsama-samang mga transformer ng instrumento sa ilalim ng langis

Mga teknikal na parameter ng kasalukuyang seksyon ng JLS-35, 10, 6, at 3 pinagsama-samang mga transformer ng instrumento sa ilalim ng langis

Mga Kalamangan sa Istraktura ng Produkto

Gumagamit ito ng isang ganap na selyadong istraktura ng tangke ng langis, na tinitiyak ang mahusay na pagganap ng pagkakabukod at malakas na pagtutol sa kahalumigmigan, alikabok, at polusyon sa kapaligiran. Ang core ay gawa sa mataas na kalidad na silicon na bakal upang mabawasan ang pagkawala ng enerhiya, habang tinitiyak ng precision copper windings ang stable na kasalukuyang transmission at tumpak na output ng pagsukat.

Kung ikukumpara sa mga nakasanayang hiwalay na mga transformer, ang Oil Immersed Combined Instrument Transformer na ito ay makabuluhang binabawasan ang pagiging kumplikado ng mga kable at pinahuhusay ang kahusayan sa pag-install sa mga panlabas na substation at mga cabinet ng pagsukat.

Kapaligiran sa Pag-install

1. Angkop para sa panlabas o panloob na pag-install sa mga sistema ng pamamahagi

2. Temperatura sa paligid: -25℃ hanggang +40℃

3. Altitude: ≤1000m (ang mas mataas na altitude ay nangangailangan ng customized na disenyo)

4. Naaangkop sa mga kapaligirang walang corrosive gas, mabigat na polusyon, o matinding vibration

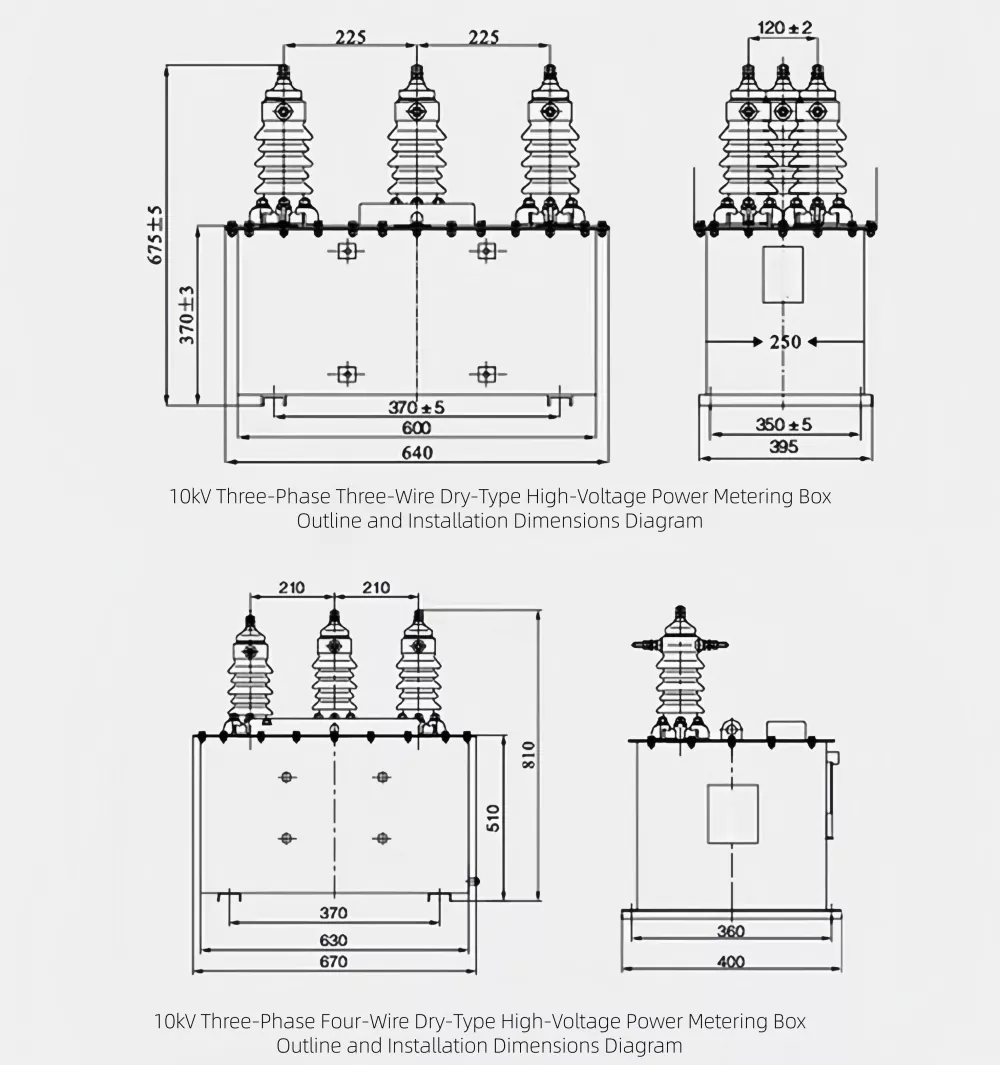

Diagram ng mga sukat ng produkto

FAQ

Q1: Ano ang pangunahing function ng Oil Immersed Combined Instrument Transformer?
A: Pinagsasama nito ang boltahe at kasalukuyang pagsukat sa isang yunit, na nagbibigay ng tumpak na pagsukat at proteksyon ng relay para sa mga medium-voltage na power system gaya ng mga substation at distribution network.

Q2: Saan karaniwang naka-install ang transpormer na ito?
A: Ito ay karaniwang ginagamit sa mga panlabas na substation, mga compact na istasyon ng transpormer, mga sistema ng pamamahagi ng kuryente sa industriya, at mga cabinet ng pagsukat na nangangailangan ng matatag na pagsukat ng enerhiya.

Q3: Anong mga antas ng boltahe ang maaaring suportahan ng kagamitang ito?
A: Sinusuportahan ng mga karaniwang modelo ang 3kV, 6kV, 10kV, at 35kV system, na ginagawa itong angkop para sa malawak na hanay ng mga medium-voltage na application.

Q4: Ano ang mga pakinabang ng oil-immersed insulation?
A: Nagbibigay ang oil insulation ng mahusay na dielectric strength, heat dissipation, at pangmatagalang katatagan ng pagpapatakbo, lalo na sa malupit na panlabas na kapaligiran.

Q5: Gaano kadalas ito nangangailangan ng pagpapanatili?
A: Ang istraktura ay ganap na selyado, kaya nangangailangan ito ng kaunting pagpapanatili. Inirerekomenda ang regular na inspeksyon ng kondisyon ng langis at mga terminal na koneksyon.

Q6: Maaari ba itong i-customize para sa iba't ibang kasalukuyang ratios?
A: Oo, ang mga kasalukuyang ratio at pangalawang parameter ay maaaring i-customize ayon sa mga kinakailangan ng proyekto upang tumugma sa iba't ibang mga sistema ng pagsukat at proteksyon.
