Sa pamamagitan ng Core Current Transformer

Binubuo ng Anqiang Power ang uri ng core Through Core Current Transformer LMZC-10 batay sa mga kinakailangan sa field application ng mga modernong sistema ng pamamahagi ng kuryente. Idinisenyo para sa mga medium-voltage switchgear na kapaligiran tulad ng GIS, RMU, at mga compact na substation, ang produkto ay nagbibigay ng matatag na pagganap ng pagsukat sa ilalim ng kumplikadong mga kondisyon ng operating. Gumagamit ito ng isang ganap na insulated na istraktura na may flame-retardant na pabahay ng ABS at isang selyadong transparent na takip ng terminal upang mapabuti ang kaligtasan at visibility sa panahon ng mga kable at pagpapanatili.

Sa mga praktikal na metering at protection circuit, malawak itong ginagamit para sa real-time na kasalukuyang sampling at proteksyon ng relay sa mga power system. Ang split-core o ring-type na istraktura nito ay nagbibigay-daan sa direktang pag-install sa mga pangunahing cable o busbar nang hindi binabaklas ang pangunahing konduktor, na nagpapahusay sa kahusayan sa panahon ng retrofit o mga proyekto sa pagpapanatili.

Disenyo ng Estruktural at Prinsipyo sa Paggawa

Ito ay binuo gamit ang isang toroidal silicon steel core at epoxy resin casting insulation. Ang pangunahing konduktor ay kumikilos bilang isang single-turn winding, na makabuluhang nagpapabuti sa kahusayan ng magnetic coupling at binabawasan ang pagkawala ng enerhiya sa panahon ng operasyon.

Ang pangalawang paikot-ikot ay gawa sa high-conductivity copper wire upang matiyak ang matatag na kasalukuyang output at katumpakan ng pagsukat. Ang ganap na selyadong epoxy resin structure ay nagpapahusay sa moisture resistance, dust protection, at pangmatagalang mekanikal na katatagan.

Sa mga aplikasyon ng electrical engineering, ang Through Core Current Transformer ay mas gusto para sa compact na istraktura nito at maaasahang pagganap sa patuloy na mga kapaligiran ng operasyon.

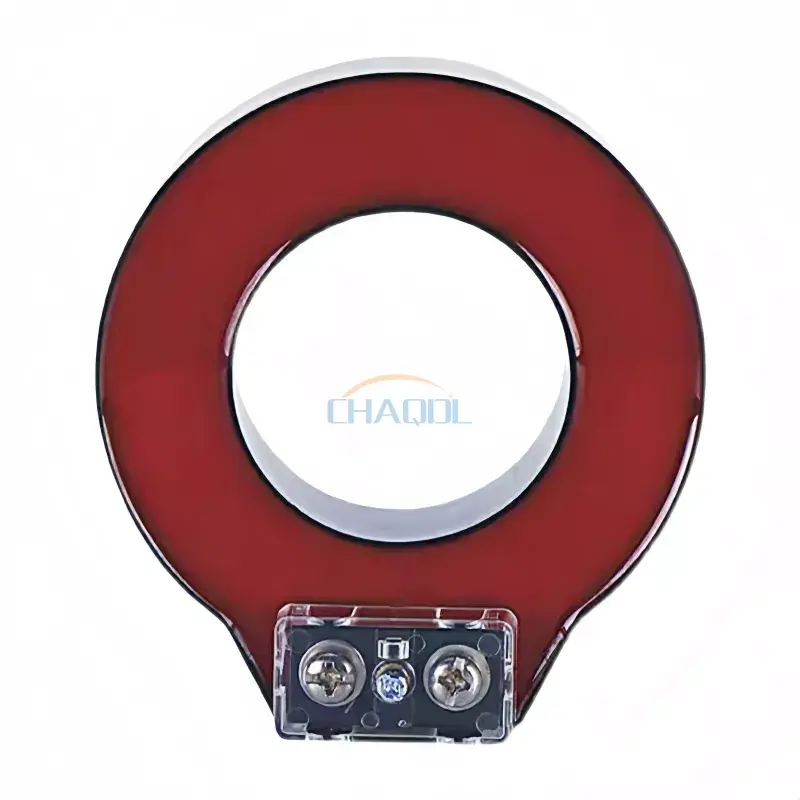

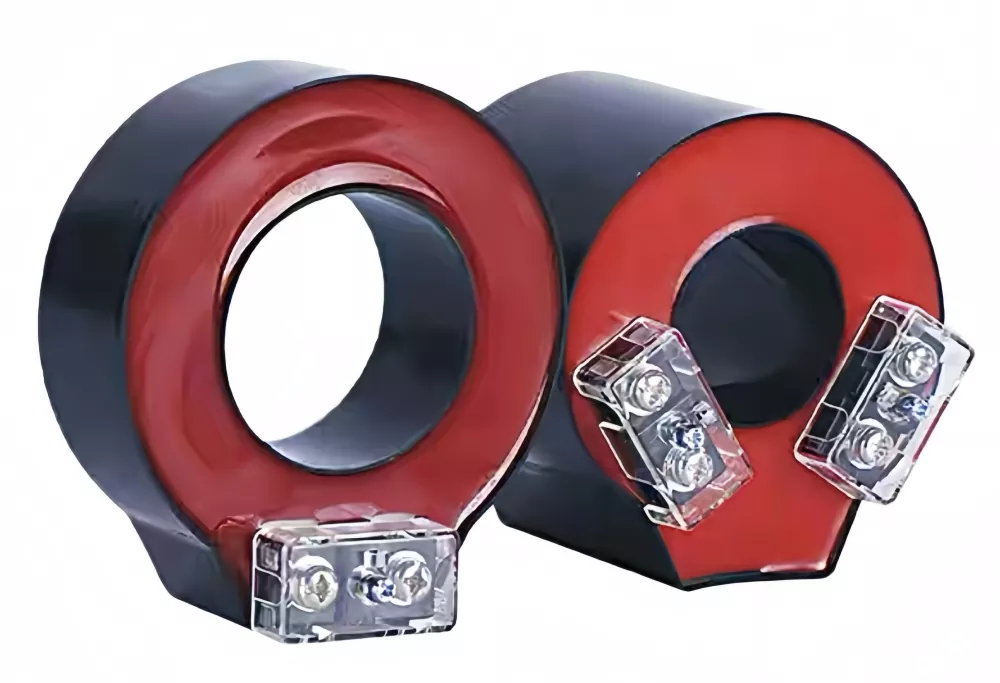

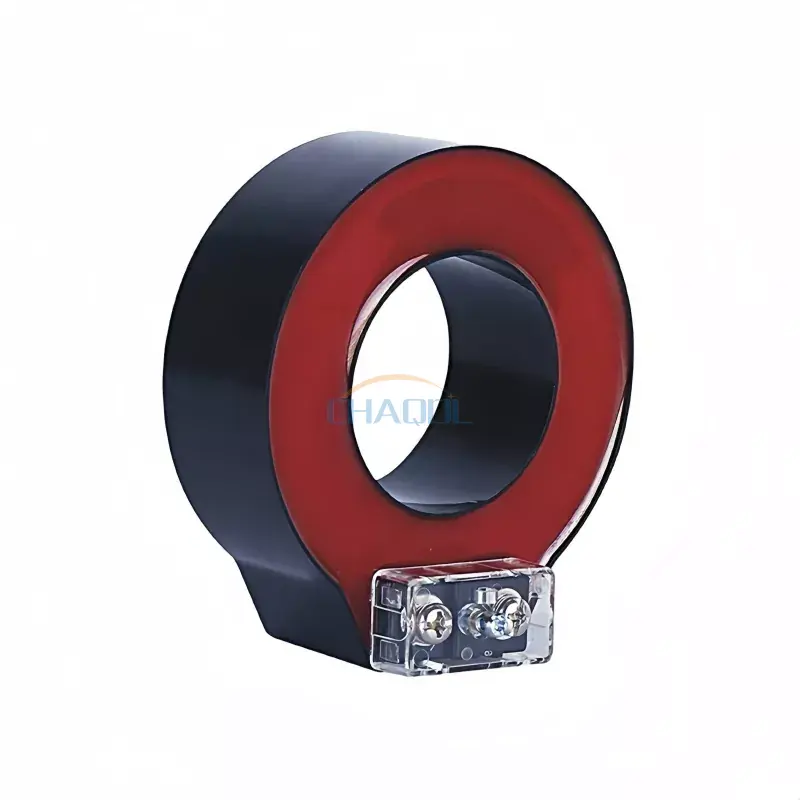

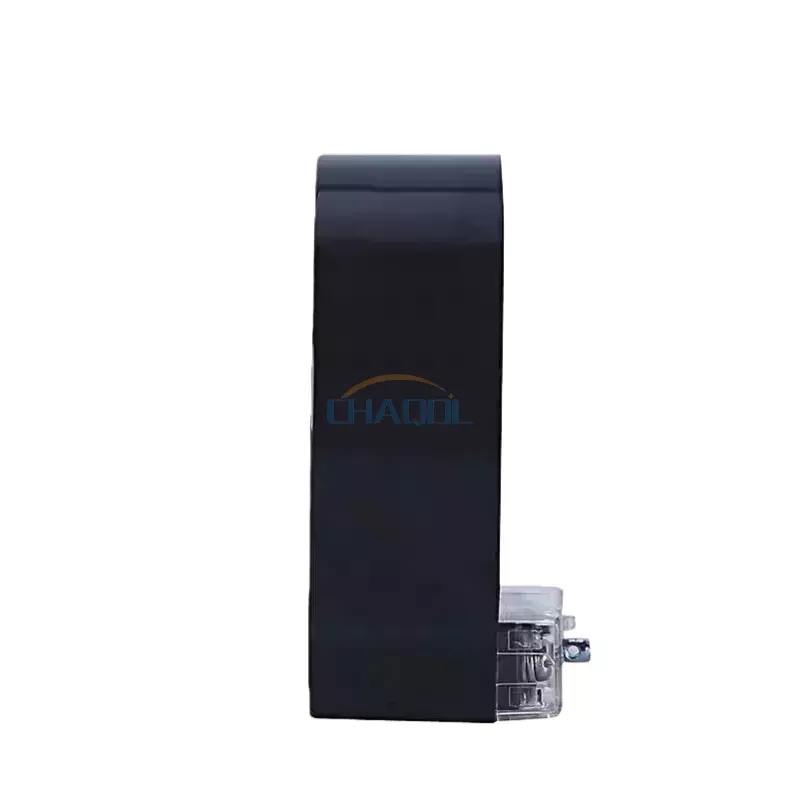

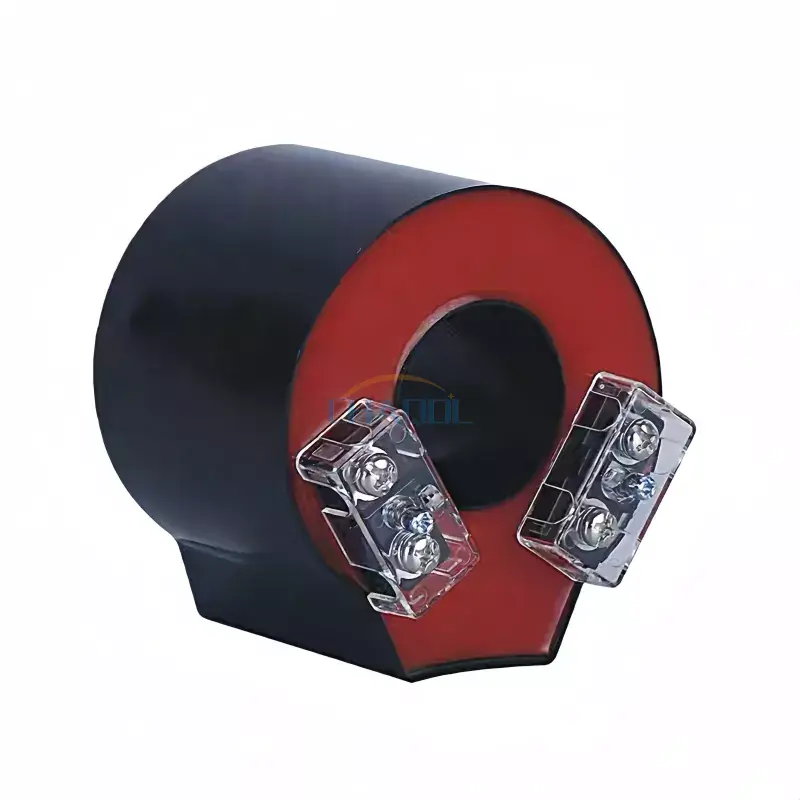

Pagpapakita ng larawan ng produkto

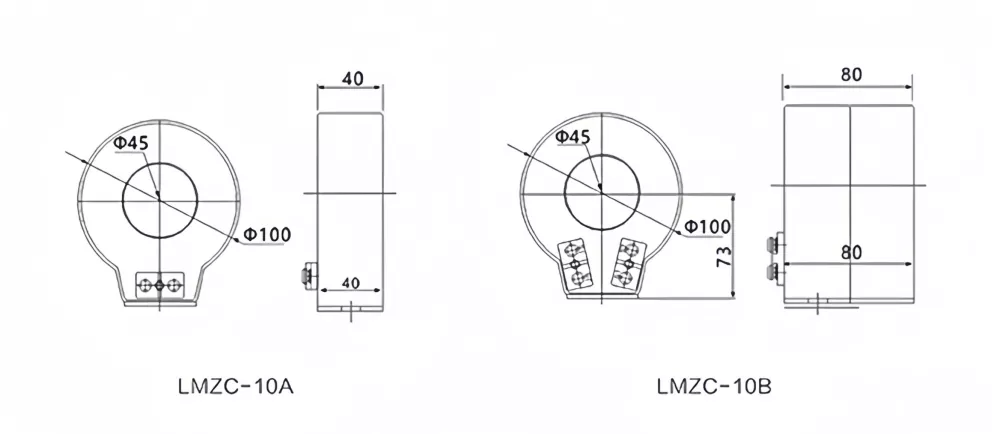

Diagram ng mga sukat ng produkto

Mga Teknikal na Parameter

Saklaw ng aplikasyon at mga tala sa pag-install

Ang seryeng ito ay malawakang inilalapat sa mga cabinet ng pamamahagi na may mababang boltahe, mga panel ng pagsukat, at mga sistema ng automation ng industriya. Ang Through Core Current Transformer ay partikular na angkop para sa mga retrofit na proyekto kung saan ang mga kasalukuyang busbar o cable ay hindi maaaring idiskonekta sa panahon ng pag-install. Sinusuportahan nito ang tuluy-tuloy na operasyon sa mga panloob na kapaligiran na may matatag na kahalumigmigan at kontrol sa temperatura.

Saklaw ng Application

Malawakang inilapat sa mga electrical power system na nangangailangan ng tumpak na kasalukuyang pagsubaybay at proteksyon ng koordinasyon. Ito ay angkop para sa parehong pang-industriya at utility-scale installation.

• Mga sistema ng switchgear na mababa at katamtaman ang boltahe
• Mga kabinet ng pamamahagi ng kuryente at mga panel ng pagsukat
• Mga sistema ng proteksyon at pagsubaybay sa substation
• Industrial automation power control system
• Renewable energy power generation system

Mga Kinakailangan sa Pag-install

Ang wastong pag-install ay mahalaga upang matiyak ang katumpakan ng pagsukat at ligtas na operasyon. Ang pangunahing konduktor ay dapat dumaan sa gitna ng core upang mapanatili ang balanseng pamamahagi ng magnetic flux.

• Panatilihing nakasentro ang konduktor sa loob ng pangunahing window
• Huwag hayaang bukas ang pangalawang circuit sa panahon ng operasyon
• Tiyakin ang maaasahang saligan ng pangalawang terminal
• Gumamit ng insulated mounting hardware para sa mekanikal na katatagan

Mga Kalamangan sa Pagganap

Kung ikukumpara sa mga nakasanayang kasalukuyang transformer, ang Through Core Current Transformer ay nagbibigay ng pinahusay na kahusayan sa pagpapatakbo at pangmatagalang katatagan sa mga sistema ng pagsukat ng kuryente.

• Mataas na katumpakan ng pagsukat na may matatag na linear na tugon
• Mababang pagkawala ng core at pinahusay na pagganap ng electromagnetic
• Epoxy resin insulation para sa pinahusay na paglaban sa kapaligiran
• Ang compact na disenyo ay angkop para sa limitadong espasyo sa pag-install
• Mahabang buhay ng serbisyo na may kaunting mga kinakailangan sa pagpapanatili

FAQ

Q1: Ano ang pangunahing function ng produktong ito?
A: Ito ay ginagamit para sa kasalukuyang pagsukat at proteksyon sa mga electrical system, lalo na sa distribution at metering applications.

Q2: Maaari ba itong mai-install nang hindi isinasara ang system?
A: Oo, ang split-core na disenyo nito ay nagbibigay-daan sa pag-install nang hindi dinidiskonekta ang pangunahing konduktor.

Q3: Anong mga sistema ang katugma nito?
A: Ito ay angkop para sa mababa at katamtamang boltahe switchgear, kabilang ang RMU at mga control panel.

Q4: Ano ang antas ng pagkakabukod?
A: Ang antas ng pagkakabukod ay idinisenyo para sa mga pang-industriyang kapaligiran sa pamamahagi at tinitiyak ang ligtas na operasyon sa ilalim ng mga kondisyon ng rate ng boltahe.

Q5: Maaari ba itong gamitin sa labas?
A: Ito ay pangunahing idinisenyo para sa panloob na paggamit; Ang panlabas na pag-install ay nangangailangan ng karagdagang proteksiyon na enclosure.

Q6: Gaano kadalas ito nangangailangan ng pagpapanatili?
A: Sa ilalim ng normal na mga kondisyon sa pagpapatakbo, ang pana-panahong inspeksyon ay sapat, na hindi nangangailangan ng madalas na pagpapanatili.

Pangwakas na tala: Ang Through Core Current Transformer na ito ay idinisenyo para sa pangmatagalang matatag na operasyon sa mga modernong sistema ng pamamahagi ng kuryente, na tinitiyak ang maaasahang pagsukat at pagganap ng proteksyon.
