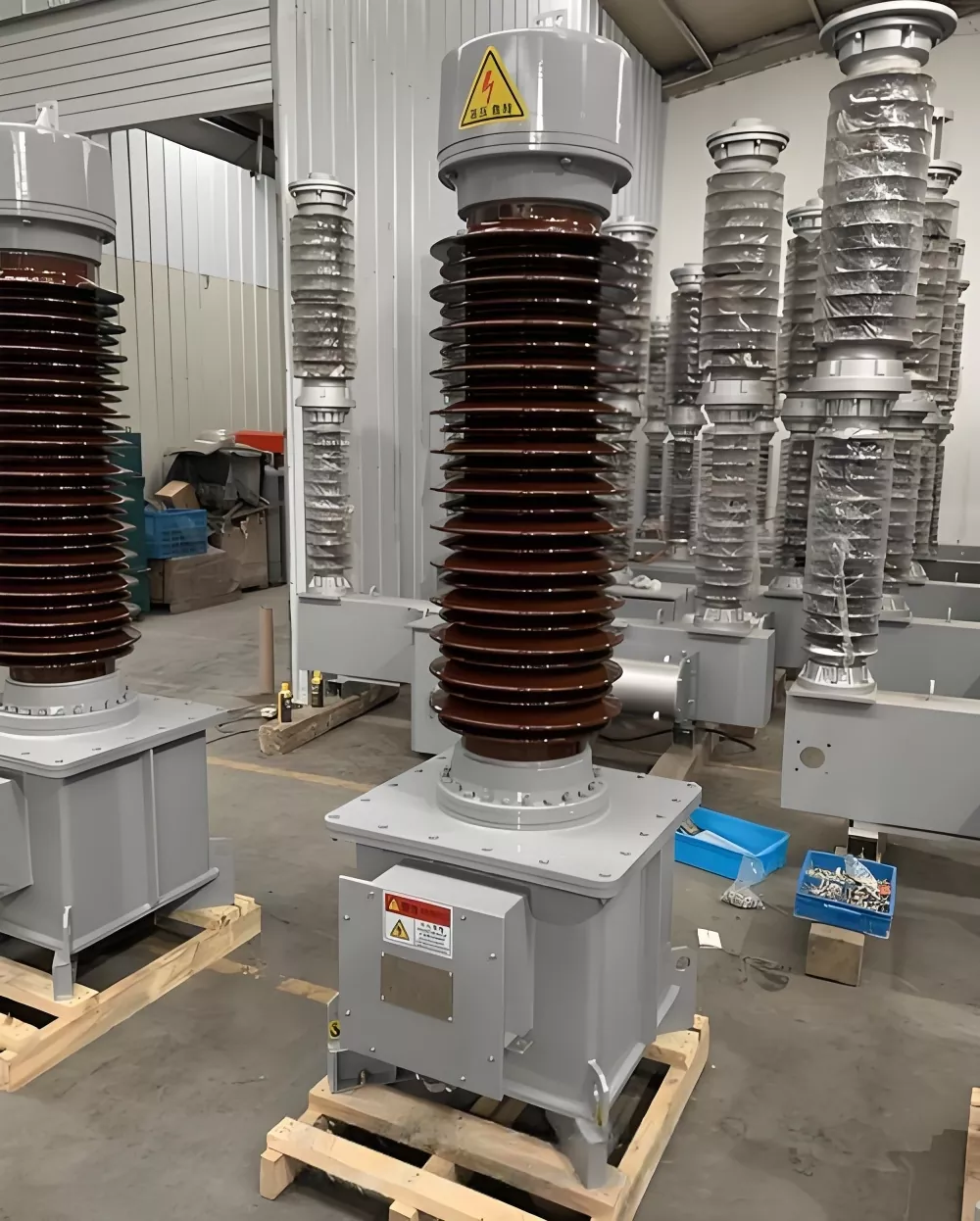

Ang Anqiang Power ay nagpapakita ng mataas na pagganap nitoOil Immersed Electromagnetic Voltage Transformeridinisenyo para sa maaasahang pagsukat at proteksyon sa medium at high-voltage power system. Ang serye ng JDX ay inengineered para sa 66KV, 110KV, at 220KV na mga network, na sumusuporta sa matatag na operasyon sa mga substation, mga linya ng transmission, at mga sistema ng pamamahagi ng industriya. Ang panloob na sistema ng pagkakabukod nito ay gumagamit ng isang graded capacitive na istraktura upang matiyak ang pare-parehong pamamahagi ng electric field at pangmatagalang katatagan ng pagpapatakbo sa ilalim ng hinihingi na mga kondisyon ng grid.
Ang produktong ito ay malawakang ginagamit sa mga kapaligiran ng paghahatid ng kuryente kung saan kinakailangan ang tumpak na pagsukat ng boltahe at proteksyon ng system. Sa na-optimize na disenyo ng insulation ng langis at pinalakas na mekanikal na istraktura, tinitiyak ng unit ang pare-parehong pagganap kahit na sa ilalim ng pabagu-bagong load at stress sa kapaligiran.

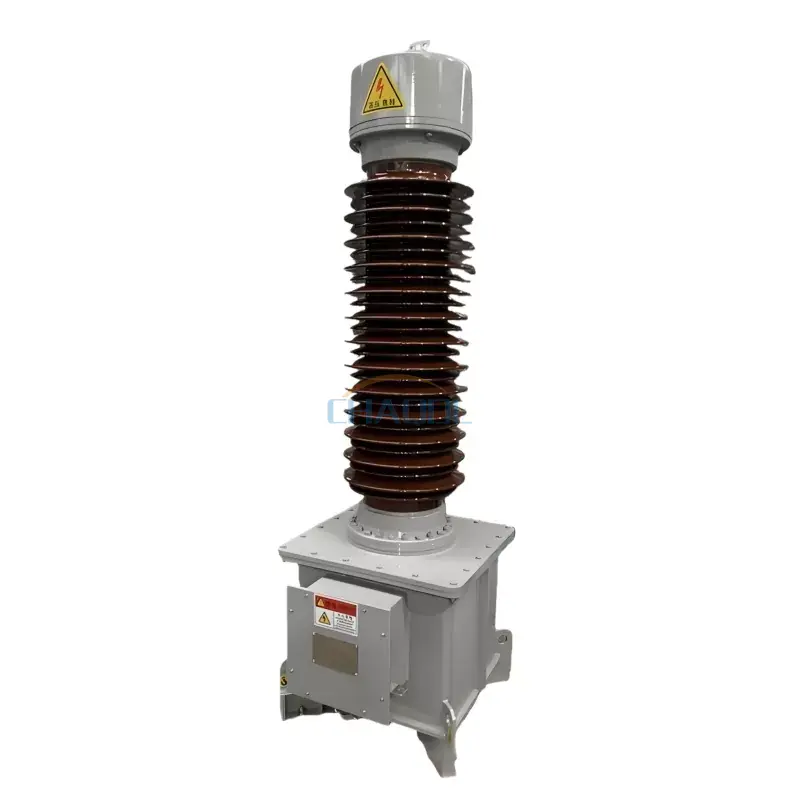

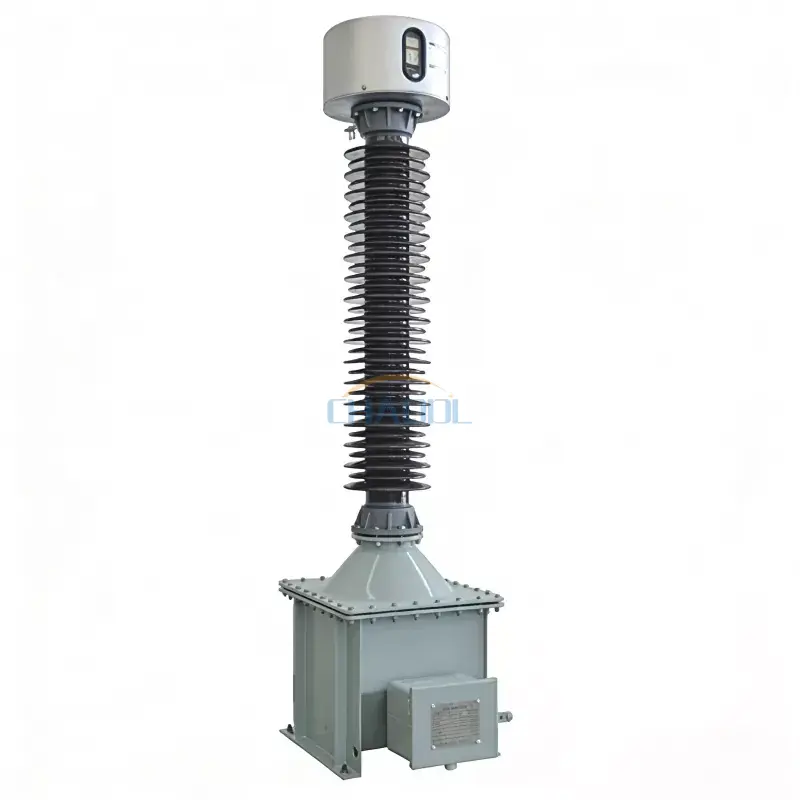

AngOil Immersed Electromagnetic Voltage Transformernagpapatibay ng isang selyadong istraktura ng tangke ng langis na sinamahan ng isang hindi kinakalawang na asero expansion system upang mapanatili ang matatag na panloob na presyon. Ang antas ng langis ay maaaring biswal na masubaybayan sa pamamagitan ng isang nakalaang window ng inspeksyon, na tumutulong sa mga operator na mabilis na masuri ang mga kondisyon sa pagtatrabaho nang walang disassembly.
Ang mga pangunahing bahagi ng metal na nakalantad ay ginagamot ng hot-dip galvanizing at powder coating upang mapahusay ang corrosion resistance. Ang mga pangalawang terminal ay nakaayos sa isang layered na configuration, na naghihiwalay sa pagsukat at proteksyon windings upang mabawasan ang interference at mapabuti ang katumpakan ng pagsukat.
Mga parameter ng pagganap ng elektrikal ng serye ng JDX para sa iba't ibang antas ng boltahe:
| Na-rate na pangunahing boltahe (kV) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| Pinakamataas na boltahe ng kagamitan (kV) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| Na-rate na dalas (Hz) | 50/60 | ||||||
| Na-rate na dalas ng kuryente ay makatiis ng boltahe (kV) | 140/160 | 230 | 275 | 750 | 1050 | ||
| Rated lightning impulse withstand voltage (kV) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| Distansya ng arc flash | 780 | 1050 | 1300 | ||||
| Mechanical load (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Mga marka ng pangalawang terminal | 1a-1n | 2a-2n | da-dn | ||||
| Antas ng katumpakan | 0.2 | 0.5 | 3P | ||||
| Na-rate na output (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Thermal limit na output (VA) | 2000 | ||||||
| Rated boltahe kadahilanan | 1.2/Tuloy-tuloy；1.9/8h(66KV) 1.2/Tuloy-tuloy；1.5/30s(110-230KV) |
||||||
Sa modernong mga sistema ng kuryente, angOil Immersed Electromagnetic Voltage Transformeray karaniwang naka-deploy sa mga panlabas na substation, transmission corridors, at high-voltage distribution station. Sinusuportahan nito ang tumpak na pagsukat ng boltahe para sa pagsukat ng kita at proteksyon ng relay, na tinitiyak ang matatag na operasyon ng grid sa ilalim ng kumplikadong mga kondisyon ng pagkarga.
Ang disenyo ay partikular na angkop para sa mga kapaligiran na nangangailangan ng mataas na pagiging maaasahan ng pagkakabukod, tulad ng mga substation ng utility, mga planta ng kuryente sa industriya, at mga network ng kuryente sa rehiyon.

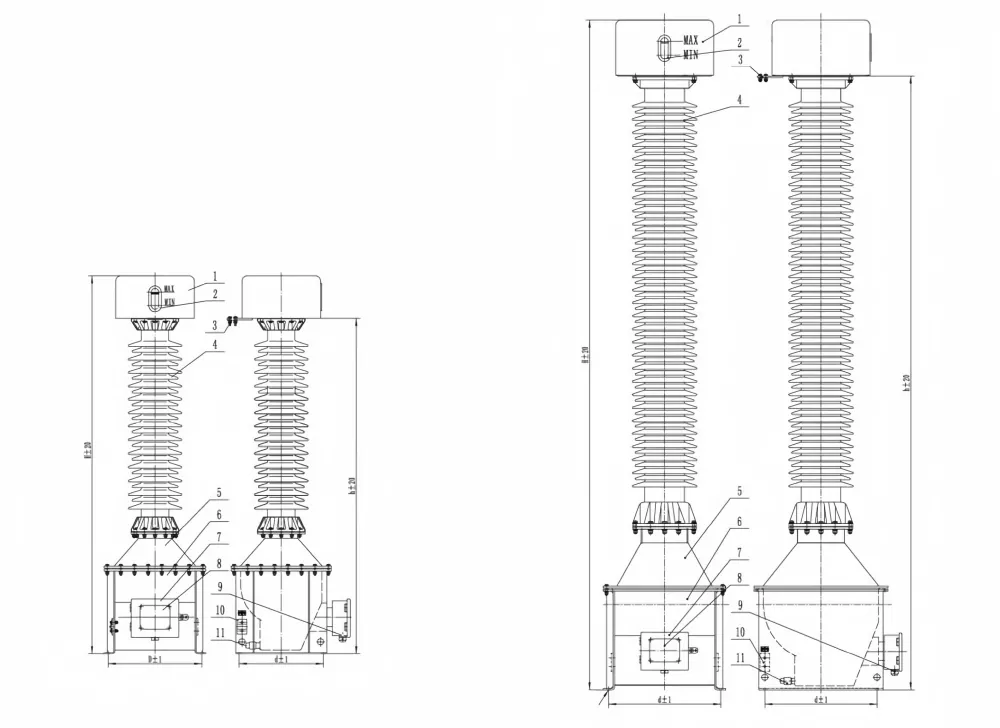

| Numero | Pangalan |
| 1 | Expander |
| 2 | Window ng inspeksyon sa antas ng langis |
| 3 | Isang terminal |
| 4 | manggas ng porselana |
| 5 | Nakataas na upuan |
| 6 | tangke |
| 7 | Pangalawang junction box |
| 8 | Nameplate |
| 9 | Pangalawang butas sa labasan |
| 10 | Grounding plate |
| 11 | Balbula ng alisan ng langis |
Bago i-commissioning, tiyakin ang tamang grounding at i-verify ang pangalawang wiring polarity. Ang transpormer ay dapat na naka-install sa isang matatag na pundasyon na may sapat na clearance upang mapanatili ang distansya ng pagkakabukod at ligtas na operasyon. Ang regular na inspeksyon ng antas ng langis at kondisyon ng sealing ay inirerekomenda sa panahon ng pangmatagalang operasyon.
Q1: Para sa anong mga sistema ang boltahe transpormer na ito ay angkop?
A: Ito ay karaniwang ginagamit sa 66KV hanggang 220KV na power transmission at distribution system para sa pagsukat at proteksyon.
Q2: Maaari ba itong gamitin sa labas?
A: Oo, ang istraktura ay idinisenyo para sa mga panlabas na substation na may anti-corrosion at sealed insulation performance.
Q3: Ano ang kinakailangan sa pagpapanatili?
A: Ang regular na inspeksyon sa antas ng langis at paghigpit ng terminal ay inirerekomenda para sa matatag na pangmatagalang operasyon.
Q4: Sinusuportahan ba nito ang iba't ibang klase ng katumpakan?
A: Oo, maramihang mga kumbinasyon ng katumpakan ay magagamit para sa pagsukat at mga application ng proteksyon.
Q5: Paano tinitiyak ang pagganap ng pagkakabukod?
A: Gumagamit ang unit ng oil insulation na may capacitive grading para mapanatili ang pare-parehong electric field distribution.
Q6: Ano ang buhay ng serbisyo?
A: Sa ilalim ng normal na mga kondisyon ng operating, sinusuportahan nito ang pangmatagalang serbisyo na may kaunting pagkasira.
