Ang Zero Sequence Current Transformer ay idinisenyo para sa earth fault detection at protection coordination sa medium-voltage power system. Karaniwan itong inilalapat sa mga network ng pamamahagi ng 10kV upang subaybayan ang natitirang kasalukuyang nabuo sa ilalim ng hindi balanseng o fault na mga kondisyon, na tumutulong sa mga relay ng proteksyon na mabilis na ihiwalay ang mga sira na circuit at pahusayin ang kaligtasan at pagiging maaasahan ng system.

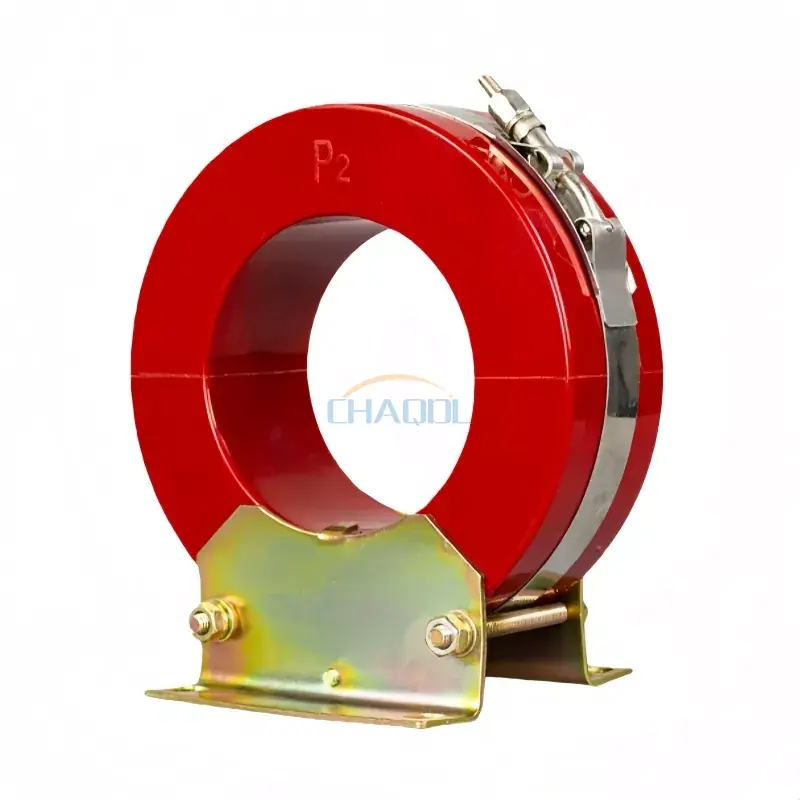

Ang modelong ito (LXK-Φ80-200) ay gumagamit ng epoxy resin vacuum casting technology na may split-core na istraktura, na nagpapahintulot sa pag-install nang hindi dinidiskonekta ang mga pangunahing cable. Ang core ay ginawa mula sa high-grade cold-rolled silicon steel, habang ang winding ay gumagamit ng oxygen-free copper conductor upang matiyak ang matatag na magnetic performance at mababang pagkawala sa panahon ng pangmatagalang operasyon.

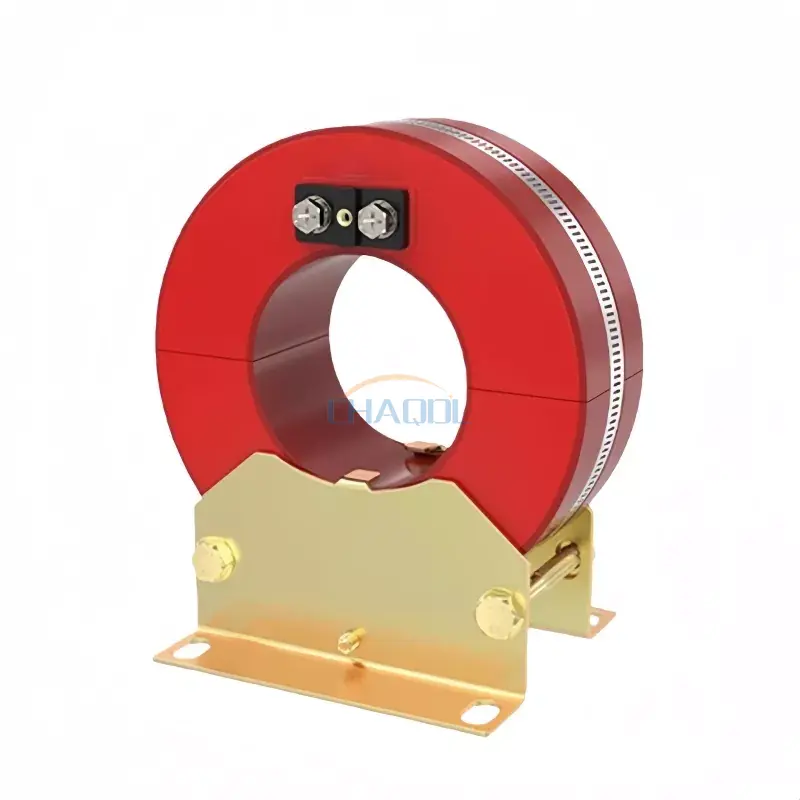

Ang pangunahing bentahe ng Zero Sequence Current Transformer na ito ay ang split-core na istraktura nito, na nagbibigay-daan sa pag-install nang hindi dinidiskonekta ang mga pangunahing cable. Ang dalawang-section na core na disenyo, na sinamahan ng clamping fixation, ay makabuluhang nagpapabuti sa on-site installation efficiency sa retrofit at maintenance projects.

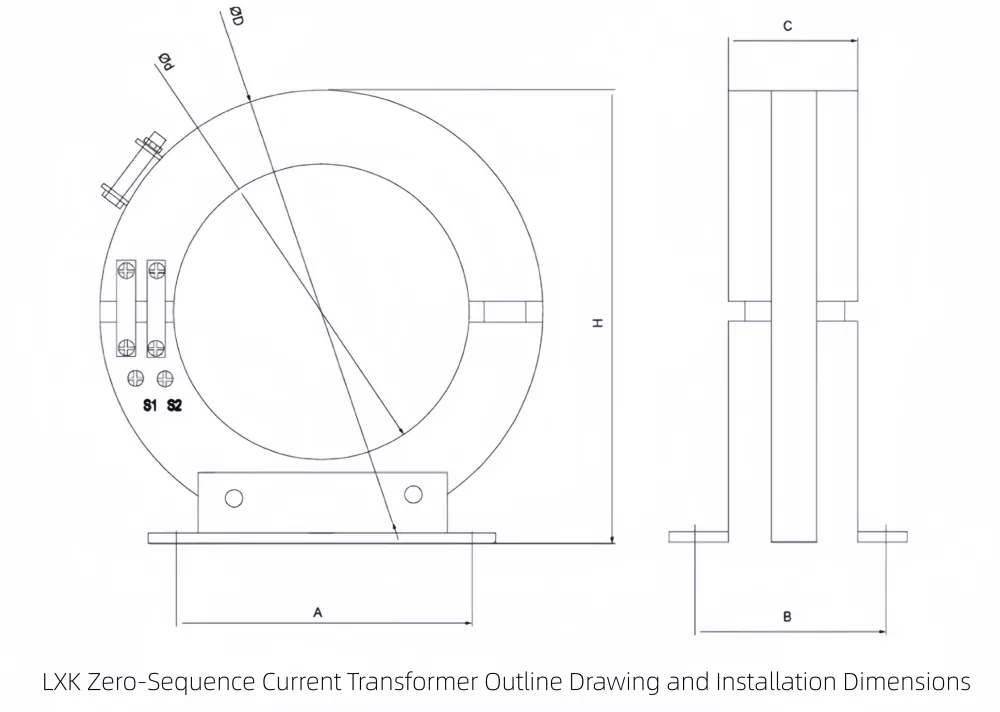

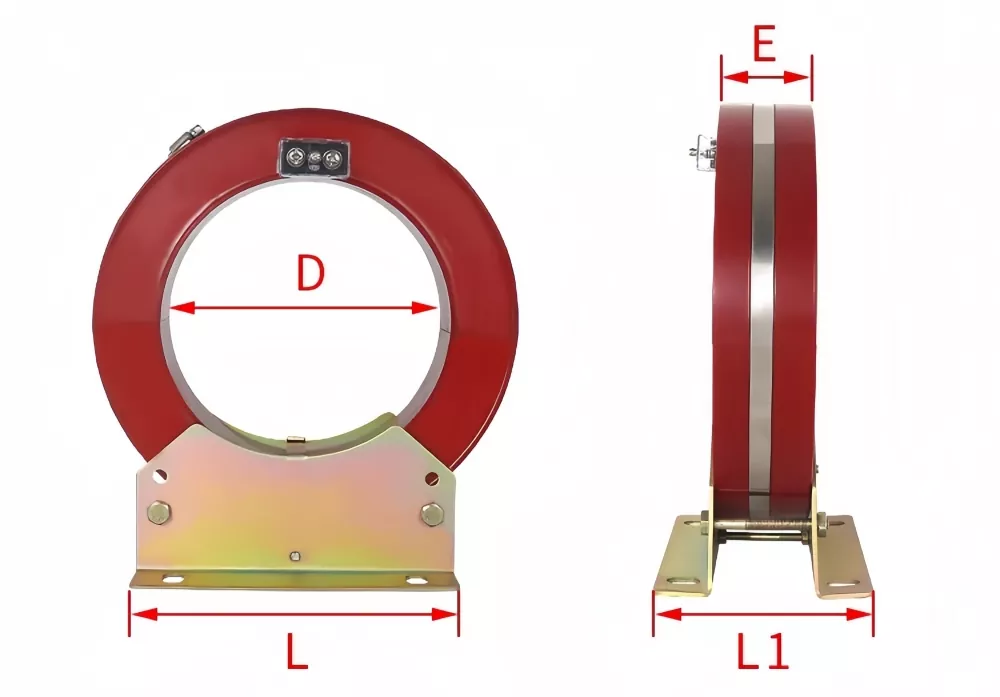

| Mga Detalye ng Produkto | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Modelo ng relay | Paraan ng koneksyon ng relay coil | Relay scale na halaga | Zero-sequence kasalukuyang halaga (A) |
| DD-11/60 DD-1/60 |
koneksyon ng serye | 15*1 | 2.4-4.5 |
| 30*1 | |||
| sa parallel | 15*2 | 3-5 | |
| 30*2 | |||
| koneksyon ng serye | 15*1 | 3-5 | |
| 30*1 | |||
| sa parallel | 15*2 | 3-6 | |
| 30*2 |
Na-rate na antas ng pagkakabukod: 0.5/3KV
Ang split-core epoxy resin structure ay nagbibigay-daan sa mabilis na pag-install nang hindi inaalis ang mga pangunahing cable, na binabawasan ang downtime sa maintenance at retrofit na mga proyekto. Pinapabuti din ng disenyo ang mekanikal na katatagan at pangmatagalang pagiging maaasahan ng pagkakabukod sa malupit na mga kapaligirang elektrikal.
Ang aparato ay naghahatid ng matatag na pagganap ng pagsukat sa ilalim ng mababa at mataas na natitirang kasalukuyang mga kundisyon, na ginagawa itong angkop para sa mga sistema ng proteksyon sa mga industriyal na distribution network, substation, at mga compact switchgear assemblies.
1. Pag-install: Panloob na paggamit
2. Saklaw ng temperatura: -5 ℃ hanggang 40 ℃, pang-araw-araw na average ≤ 30 ℃
3. Kapaligiran: Non-corrosive, mababang polusyon na mga lugar
Q1: Ano ang pangunahing function ng Zero Sequence Current Transformer?
A: Nakikita nito ang imbalance current na dulot ng mga earth fault sa mga three-phase system at nagbibigay ng mga signal para sa mga relay protection system upang ihiwalay ang mga sira na circuit.
Q2: Maaari ba itong mai-install nang hindi isinasara ang system?
A: Oo, pinahihintulutan ng split-core na disenyo ang pag-install sa paligid ng mga kasalukuyang cable nang hindi nadidiskonekta.
Q3: Naayos o nako-customize ba ang kasalukuyang rate?
A: Maaaring i-customize ang pangunahing kasalukuyang rating batay sa mga kinakailangan ng system.
Q4: Anong uri ng mga sistema ng proteksyon ang katugma nito?
A: Ito ay katugma sa mga earth fault relay, mga panel ng proteksyon, at mga switchgear monitoring system.
Q5: Anong mga materyales ang ginagamit sa core at winding?
A: Gumagamit ito ng cold-rolled silicon steel core at oxygen-free copper windings para sa mababang pagkawala at mataas na kahusayan.
Q6: Saan ito karaniwang naka-install?
A: Karaniwang naka-install ito sa mga ring main unit, distribution cabinet, transformer, at circuit breaker protection panel.
