Ang maaasahang pamamahagi ng medium-voltage ay nakasalalay sa ligtas na paglipat, epektibong pamamahala ng feeder, at maaasahang panlabas na kagamitan.Kapangyarihan ng Anqiangnagbibigay ng mga24kV Pole Mounted SF6 Load Break Switch, na idinisenyo para sa mga overhead power distribution network na nangangailangan ng maaasahang load switching, flexible operation, at praktikal na pagsasama sa mga distribution automation system. Ang pag-unawa sa prinsipyo ng pagpapatakbo nito, mga teknikal na detalye, at mga kinakailangan sa pag-install ay nakakatulong sa mga utility, pang-industriya na operator, at mga de-koryenteng kontratista na gumawa ng matalinong mga desisyon sa pagbili.

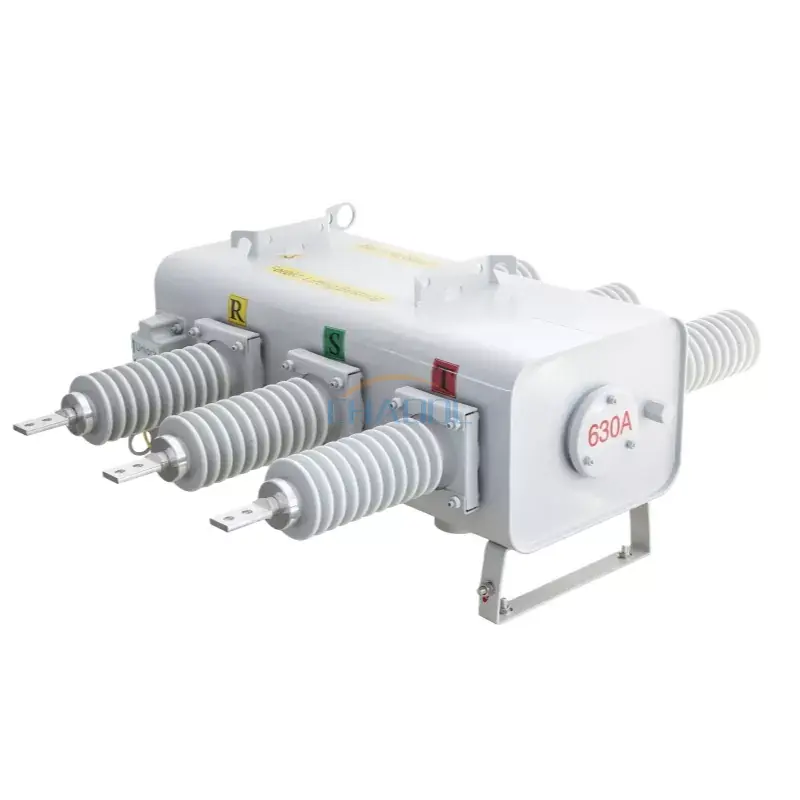

Ang 24kV Pole Mounted SF6 Load Break Switch ay isang panlabas na medium-voltage switching device na gumagamit ng sulfur hexafluoride (SF6) gas para sa insulation at arc extinction. Naka-install sa isang poste ng utility, tinutulungan nito ang mga operator na kontrolin ang kasalukuyang load, hatiin ang mga overhead feeder sa mga napapamahalaang seksyon, at suportahan ang mga nakaplanong pagpapatakbo ng paglipat. Ang Anqiang Power FLW34-24 series ay nakalista na may 630A rated current, mga opsyon sa boltahe na 11kV, 24kV, at 33kV, at manual, electric, at remote na mga opsyon sa pagpapatakbo. Ipinapaliwanag ng gabay na ito ang prinsipyong gumagana nito, mga pangunahing teknikal na parameter, mga aplikasyon, pamantayan sa pagpili, at mga pagsasaalang-alang sa pagpapanatili para sa mga proyekto sa network ng pamamahagi.
Ang 24kV Pole Mounted SF6 Load Break Switch ay isang panlabas na switching device na ginagamit sa medium-voltage overhead distribution network. Ang pangunahing layunin nito ay gumawa at matakpan ang mga tinukoy na load currents sa ilalim ng mga na-rate na kondisyon ng operating nito. Sa pamamagitan ng pagpapagana ng kontroladong paglipat sa mga piling punto sa kahabaan ng isang feeder, tinutulungan nito ang mga utility na pamahalaan ang pamamahagi ng kuryente at ihiwalay ang mga seksyon para sa mga layunin ng pagpapatakbo.
Inilalarawan ng termino ang tatlong mahahalagang katangian:
Ang produkto ng Anqiang Power FLW34-24 ay nakalista para sa 11kV, 24kV, at 33kV na mga opsyon sa rate ng boltahe, na may kasalukuyang rate na 630A. Dapat piliin ang naaangkop na pagsasaayos ayon sa mga kinakailangan sa kuryente ng network at nakumpirma na mga rating ng produkto ng tagagawa.
Hindi tulad ng isang simpleng disconnector, ang isang load break switch ay idinisenyo upang matakpan ang tinukoy na load current. Gayunpaman, hindi ito dapat awtomatikong ituring bilang isang circuit breaker na may kakayahang matakpan ang bawat short-circuit current. Ang kinakailangang proteksyon sa kasalanan ay dapat ibigay ng isang coordinated na sistema ng proteksyon at angkop na kagamitan.
Pinagsasama ng prinsipyo ng pagpapatakbo ang mekanikal na paggalaw ng contact sa electrical insulation at arc-extinguishing properties ng SF6 gas. Kapag naghiwalay ang mga contact habang nagdadala ng kasalukuyang, maaaring mabuo ang isang electrical arc sa pagitan nila. Ang switching chamber ay idinisenyo upang kontrolin at patayin ang arko na ito sa ilalim ng tinukoy na mga kondisyon ng pagpapatakbo ng device.
Kapag ang switch ay sarado, ang conductive contact nito ay nagbibigay ng nilalayong kasalukuyang landas. Ang elektrisidad ay dumadaloy sa overhead distribution circuit patungo sa mga downstream na transformer, pang-industriya na pasilidad, komersyal na gusali, o iba pang konektadong load.
Kapag ang isang awtorisadong pagpapatakbo ng paglipat ay kinakailangan, ang mekanismo ng pagpapatakbo ay gumagalaw sa mga contact. Nakakatulong ang SF6-based na interruption system na patayin ang arc na nabuo sa panahon ng paghihiwalay ng contact, sa kondisyon na ang kasalukuyan at mga kondisyon ng paglipat ay nananatili sa loob ng na-rate na kakayahan ng kagamitan.
Ang mga operator ay maaaring gumamit ng mga switch na may estratehikong lokasyon upang hatiin ang isang distribution feeder sa mga seksyon. Sinusuportahan ng kaayusan na ito ang nakaplanong pagpapanatili, paglilipat ng load, at ang paghihiwalay ng mga itinalagang seksyon ng network. Ang aktwal na paghihiwalay ng fault ay depende sa scheme ng proteksyon, pagtukoy ng fault, switching sequence, at koordinasyon sa upstream at downstream na mga device.
Depende sa napiling configuration, maaaring suportahan ng switch ang manual, electric, o remote na operasyon. Kapag isinama ang mga katugmang controller at mga interface ng komunikasyon, maaari rin itong maging bahagi ng isang distribution automation system.
Para sa karagdagang mga opsyon sa kagamitan, maaaring tuklasin ng mga mamimili ang hanay ng produkto ng medium-voltage load switch ng Anqiang Power at magkumpara ng iba't ibang pagsasaayos ng switching bago i-finalize ang isang detalye ng proyekto.
Tinutukoy ng mga teknikal na parameter kung ang isang switch ay angkop para sa isang partikular na network. Ang sumusunod na talahanayan ay nagbubuod ng mga pangunahing detalye na na-publish para sa produkto ng Anqiang Power FLW34-24/630-20. Dapat na ma-verify ang mga halaga laban sa kasalukuyang datasheet at naaprubahang configuration bago ang pagkuha.
| Parameter | Nai-publish na Detalye | Pagsasaalang-alang sa Pagpili |
|---|---|---|
| Modelo ng produkto | FLW34-24 / FLW34-24/630-20 | Kumpirmahin ang eksaktong pagtatalaga ng modelo sa quotation at datasheet. |
| Mga pagpipilian sa rate ng boltahe | 11kV, 24kV, 33kV | Itugma ang napiling bersyon sa boltahe ng network at mga kinakailangan sa pagkakabukod. |
| Na-rate ang kasalukuyang | 630A | Suriin ang patuloy na pagkarga ng kasalukuyang at inaasahang mga kondisyon ng pagpapatakbo. |
| Na-rate na dalas | 50/60Hz na nakasaad sa page ng produkto | Kumpirmahin ang naaangkop na dalas para sa iniutos na configuration. |
| Peak makatiis sa kasalukuyang | 50kA | I-verify ang batayan ng pagsubok, tagal, at koordinasyon sa mga antas ng fault ng system. |
| Na-rate na panandaliang makatiis sa kasalukuyang | 20/4kA/s gaya ng nakalista | Humiling ng paglilinaw ng notasyon at ang naaangkop na tagal nito. |
| Rated cable charging at breaking current | 25A | Kumpirmahin ang pagiging angkop para sa partikular na tungkulin sa paglipat ng cable. |
| Rated line charging at breaking current | 16A | I-verify ang nilalayong overhead-line switching application. |
| Mekanikal na operasyon | 6,000 na operasyon ang nakalista | Suriin ang mga kondisyon ng pagsubok at iskedyul ng pagpapanatili. |
| Kamag-anak na rate ng pagtagas ng gas | Hindi hihigit sa 1% bawat taon, gaya ng nakalista | Kumpirmahin ang naaangkop na pamantayan at paraan ng pagsukat. |
| Proteksyon ng enclosure at controller | Nakalista ang IP44 | Suriin ang pagkakalantad, paglalagay ng cabinet, at karagdagang mga pangangailangan sa pangangalaga sa kapaligiran. |
Mahalagang tala sa pagtutukoy:Ang listahan ng na-publish na parameter ay naglalaman ng mga pinaikli o potensyal na hindi maliwanag na mga entry, kabilang ang frequency notation at short-time na kasalukuyang notation. Ang mga halagang ito ay hindi dapat bigyang-kahulugan bilang na-verify na mga resulta ng pagsubok nang walang kumpirmasyon mula sa Anqiang Power. Sa partikular, ang isang peak withstand rating ay hindi kapareho ng isang na-rate na short-circuit breaking capacity.
Para sa dokumentasyon ng proyekto, humiling din ng naaangkop na mga ulat ng pagsusuri sa uri, antas ng pagkakabukod, mga detalye ng mekanismo ng pagpapatakbo, boltahe ng kontrol, pag-aayos ng terminal, at mga guhit sa pag-install. Ang mga dokumentong ito ay tumutulong sa mga inhinyero na suriin ang kumpletong switching assembly sa halip na umasa sa isang rating ng headline.
Kapag idinisenyo at pinananatili nang tama, ang isang SF6 load break switch ay nag-aalok ng ilang praktikal na mga pakinabang para sa mga overhead distribution system.
Ang mga konstruksyon na naka-mount sa poste ay naglalagay ng direktang paglipat ng mga kagamitan sa istraktura ng pamamahagi. Maaari nitong bawasan ang pangangailangan para sa karagdagang espasyo sa antas ng lupa at suporta sa mga layout ng feeder kung saan hindi praktikal ang isang nakalaang panloob na silid ng kuryente.
Ang SF6 ay may malakas na katangian ng dielectric at malawakang ginagamit sa mga de-koryenteng kagamitan na may mataas na boltahe. Sa loob ng maayos na engineered switching chamber, sinusuportahan nito ang insulation at arc-quenching performance. Ang aktwal na kakayahan sa paglipat ay nakasalalay sa disenyo ng contact, kondisyon ng gas, mekanismo ng pagpapatakbo, at na-rate na tungkulin.
Ang mga opsyon na manu-mano, naka-motor, at remote-control ay maaaring maghatid ng iba't ibang mga kinakailangan sa pagpapatakbo. Maaaring bawasan ng remote switching ang pangangailangan para sa mga pagbisita sa field sa panahon ng regular na reconfiguration ng network, kung ang control system at imprastraktura ng komunikasyon ay maayos na ipinatupad.
Kapag isinama sa mga katugmang controller at supervisory system, ang switch na naka-mount sa poste ay maaaring mag-ambag sa awtomatikong pamamahala ng feeder. Dapat kumpirmahin ng mga inhinyero ang mga protocol ng komunikasyon, mga kinakailangan ng auxiliary power, control logic, at interlocking arrangement bago mag-order.
Maaaring limitahan ng isang selyadong switching chamber ang pagkakalantad ng mga panloob na bahagi sa panlabas na kontaminasyon. Gayunpaman, ang mas mababang regular na mga kinakailangan sa pagpapanatili ay hindi nangangahulugang walang maintenance na operasyon. Ang mga mekanikal na linkage, control circuit, insulation component, at mga parameter na nauugnay sa gas ay nangangailangan pa rin ng inspeksyon ayon sa mga tagubilin ng manufacturer.
Ang isa pang pagsasaalang-alang ay ang responsibilidad sa kapaligiran. Ang SF6 ay isang malakas na greenhouse gas, kaya dapat ipatupad ng mga may-ari ng kagamitan ang pag-iwas sa pagtagas, pagbawi ng gas, at pagsunod sa end-of-life handling. Depende sa mga lokal na regulasyon at mga layunin sa pagpapanatili ng proyekto, ang mga alternatibong teknolohiya sa pagkakabukod ay maaari ding maggarantiya ng pagsusuri.
Ang isang 24kV Pole Mounted SF6 Load Break Switch ay angkop para sa mga panlabas na aplikasyon ng pamamahagi kapag ang mga de-koryenteng rating nito at mga detalye sa kapaligiran ay tumutugma sa pag-install.
Ang pagiging angkop ng aplikasyon ay nakasalalay sa higit sa nominal na boltahe. Ang mga antas ng short-circuit, mga switching duty, ambient temperature, altitude, pollution severity, wind loading, mounting strength, at mga kinakailangang control function ay dapat masuri lahat.
Dapat suriin ng mga procurement team ang kumpletong operating environment sa halip na pumili ng device batay sa boltahe at kasalukuyang nag-iisa. Maaaring mabawasan ng isang structured na pagsusuri ang mga gaps sa detalye at maiwasan ang mga magastos na pagbabago sa panahon ng pag-install.
Dapat ding maunawaan ng mga mamimili na naghahambing ng switching equipment ang pagkakaiba sa pagitan ng load switch at circuit breaker. Ang isang load switch ay humahawak sa mga tinukoy na normal na switching duty, habang ang isang angkop na na-rate na circuit breaker ay idinisenyo upang matakpan ang fault currents sa loob ng idineklara nitong breaking capability. Tinutukoy ng disenyo ng proteksyon ng system kung aling mga device ang kinakailangan at kung paano gumagana ang mga ito nang magkasama.
Ang tamang pag-install ay mahalaga sa ligtas na operasyon ng panlabas na medium-voltage na kagamitan. Ang pag-install at pagkomisyon ay dapat gawin ng mga kwalipikadong tauhan ng kuryente sa ilalim ng mga naaprubahang pamamaraan, na nakahiwalay ang circuit at lahat ng nauugnay na kontrol sa kaligtasan ay nasa lugar.
Dapat sundin ng mga agwat ng pagpapanatili ang mga tagubilin ng tagagawa, naaangkop na mga regulasyong elektrikal, at ang aktwal na kapaligiran sa pagpapatakbo. Maaaring kailanganin na tumaas ang dalas ng inspeksyon kung saan nakakaranas ang kagamitan ng malalang lagay ng panahon, mabigat na kontaminasyon, madalas na paglipat, o hindi normal na kondisyon ng pagpapatakbo.
Ang paghawak sa SF6 ay dapat gawin ng mga sinanay na tauhan gamit ang naaangkop na kagamitan at pamamaraan. Huwag kailanman magbulalas ng gas bilang isang regular na paraan ng pagpapanatili. Sundin ang mga naaangkop na kinakailangan sa kapaligiran para sa pagtukoy ng pagtagas, pagbawi, pag-iimbak, at pagtatapon.
Ang pangunahing tungkulin nito ay gumawa at makagambala sa mga tinukoy na load currents sa isang panlabas na medium-voltage distribution network. Sinusuportahan din nito ang feeder sectionalizing at kinokontrol na pagpapatakbo ng paglipat. Ang proteksyon sa fault ay dapat ibigay ng isang naaangkop na coordinated na sistema ng proteksyon.
Ang nai-publish na impormasyon ng produkto ay naglilista ng kasalukuyang rate na 630A. Dapat kumpirmahin ng mga mamimili ang eksaktong inayos na configuration at ang mga naaangkop na teknikal na rating nito bago bumili.
Oo, sinusuportahan ang malayuang operasyon bilang opsyon sa pagsasaayos ng produkto. Dapat kumpirmahin ang kinakailangang controller, auxiliary power supply, mga interface ng komunikasyon, at automation para sa proyekto.
Hindi. Ang switch ng load break ay idinisenyo upang matakpan ang mga tinukoy na load currents, samantalang ang isang circuit breaker ay idinisenyo upang matakpan ang fault currents sa loob ng na-rate nitong kakayahan sa pagsira. Ang tamang pag-aayos ng kagamitan ay nakasalalay sa pag-aaral ng proteksyon sa network at mga naaangkop na pamantayan.
Ang Anqiang Power ay naglilista ng 11kV, 24kV, at 33kV na mga opsyon sa rate ng boltahe. Ang magagamit na pagsasaayos, mga kinakailangan sa pagkakabukod, at mga detalye ng dimensyon ay dapat ma-verify sa tagagawa.
Oo. Kahit na ang selyadong gas chamber ay maaaring mabawasan ang pagkakalantad sa panlabas na kontaminasyon, ang mga pana-panahong inspeksyon ay nananatiling kinakailangan. Dapat saklawin ng pagpapanatili ang mekanismo ng pagpapatakbo, mga bahagi ng pagkakabukod, sistema ng kontrol, at kondisyon ng gas gaya ng tinukoy ng tagagawa.
Ibigay ang boltahe ng system, kasalukuyang na-rate, dalas, kapaligiran ng pag-install, kinakailangang operating mode, kontrol ng boltahe, dami, naaangkop na mga pamantayan, at lokasyon ng proyekto. Ang mga single-line na diagram, mga kinakailangan sa pag-mount, at anumang espesyal na kondisyon sa kapaligiran ay makakatulong sa supplier na kumpirmahin ang naaangkop na configuration.
Ang isang 24kV Pole Mounted SF6 Load Break Switch ay maaaring gumanap ng isang mahalagang papel sa modernong medium-voltage distribution sa pamamagitan ng pagpapagana ng kontroladong load switching, pagsuporta sa feeder sectionalizing, at pagbibigay ng mga opsyon para sa lokal o malayong operasyon. Ang pagiging epektibo nito ay nakasalalay sa tamang pagpili ng elektrikal, coordinated fault protection, angkop na pag-install, at responsableng pangmatagalang pagpapanatili.
Ang Anqiang Power ay nag-aalok ng serye ng FLW34-24 para sa mga proyekto sa pamamahagi na nangangailangan ng pole-mounted switching equipment, na may naka-publish na 630A rated-current na mga detalye at maraming opsyon sa boltahe. Bago mag-order, kumpirmahin ang teknikal na datasheet, configuration ng operating, pagiging angkop sa kapaligiran, at nauugnay na dokumentasyon ng pagsubok. Kung nagpaplano ka ng pag-upgrade ng utility, proyekto sa pamamahagi ng industriya, o pag-install ng automation ng pamamahagi, suriin ang mga detalye ng produkto atmakipag-ugnayan sa aminpara talakayin ang iyong mga kinakailangan sa boltahe, teknikal na detalye, at mga pangangailangan sa pag-customize kasama ang Anqiang Power team.
