33KV Outdoor Circuit Breaker na May Awtomatikong Recloser

Ang33KV Outdoor Circuit Breaker na May Awtomatikong Recloser, na kilala rin bilang ZW32-40.5 Outdoor High Voltage Vacuum Circuit Breaker, ay idinisenyo para sa medium-voltage overhead distribution network, substation, utility grids, at smart power distribution system. Pangunahing ginagamit ito para sa pagpapalit ng mga agos ng pagkarga, pag-abala sa mga overload na alon, at pag-clear ng mga short-circuit fault habang tinitiyak ang maaasahang pagpapatuloy ng supply ng kuryente.

Nilagyan ng advanced na vacuum interruption system at intelligent na automatic reclosing functionality, ang outdoor vacuum circuit breaker na ito ay maaaring awtomatikong ibalik ang kuryente pagkatapos ng mga pansamantalang pagkakamali, makabuluhang pagpapabuti ng grid reliability at pagbabawas ng mga tagal ng pagkawala. Ang compact na istraktura, magaan na disenyo, at mataas na mekanikal na pagtitiis ay ginagawa itong isang perpektong solusyon para sa mga modernong proyekto ng automation ng pamamahagi.

Ang ZW32-40.5 breaker ay angkop para sa 33KV at 40.5KV power system at sumusuporta sa lokal na operasyon, remote control, fault monitoring, at communication-based distribution network management. Ito ay malawakang ginagamit ng mga kumpanya ng utility, mga pasilidad na pang-industriya, mga proyekto ng renewable energy, at mga rural electrification network sa buong mundo.

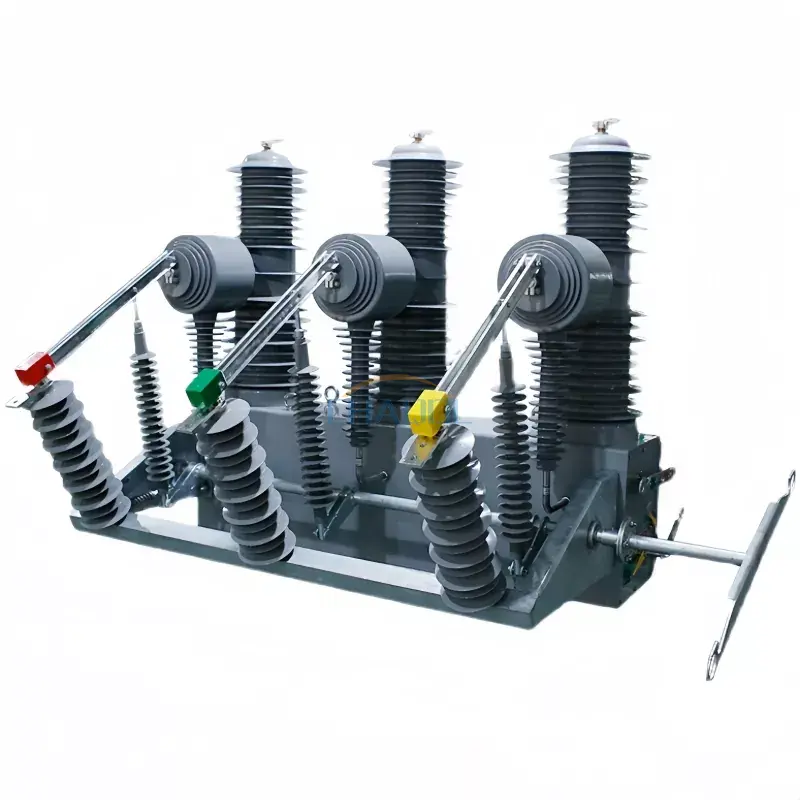

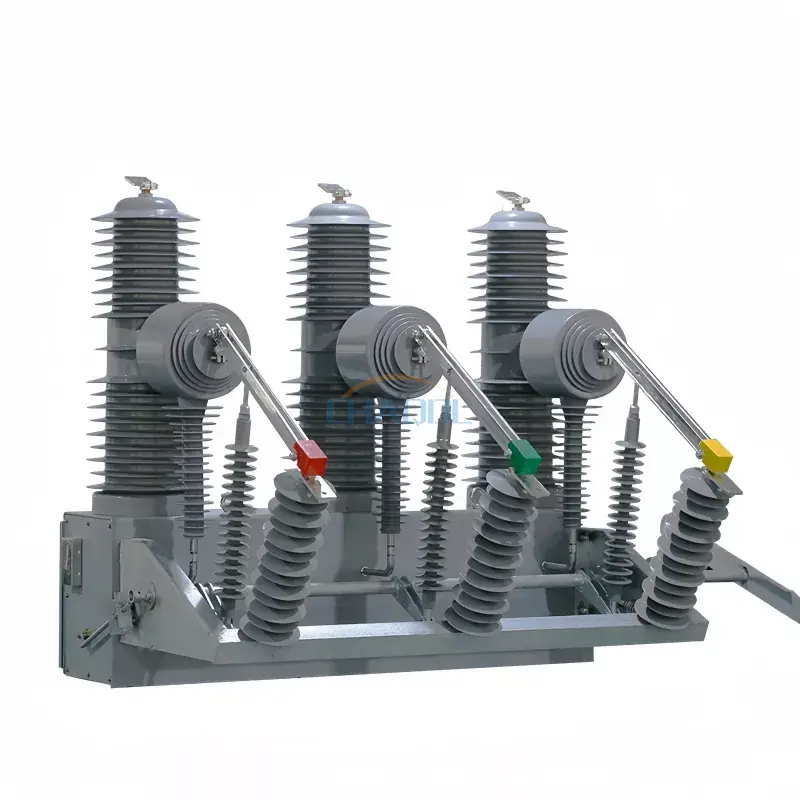

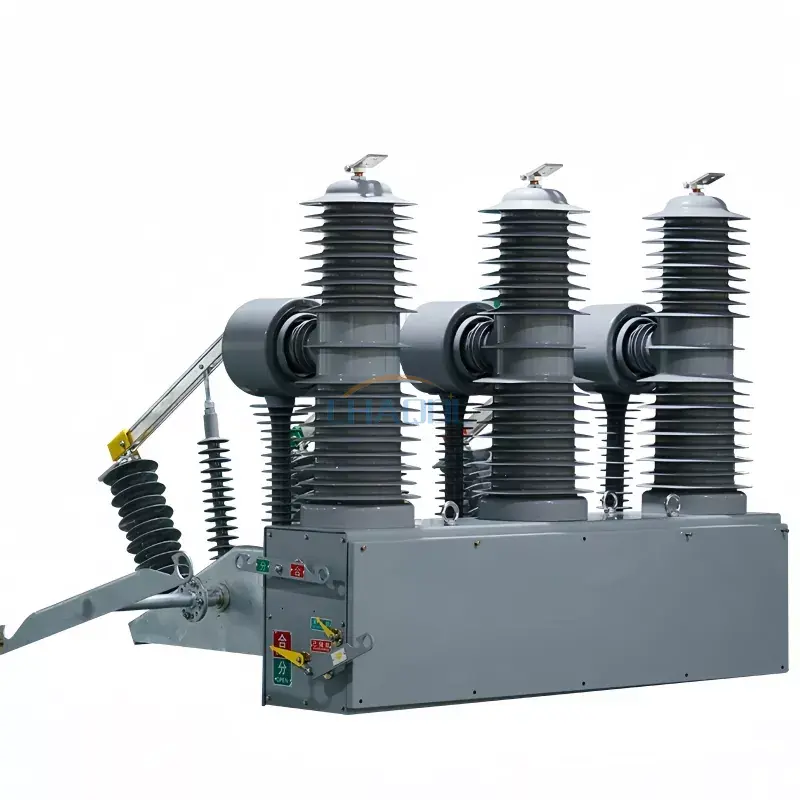

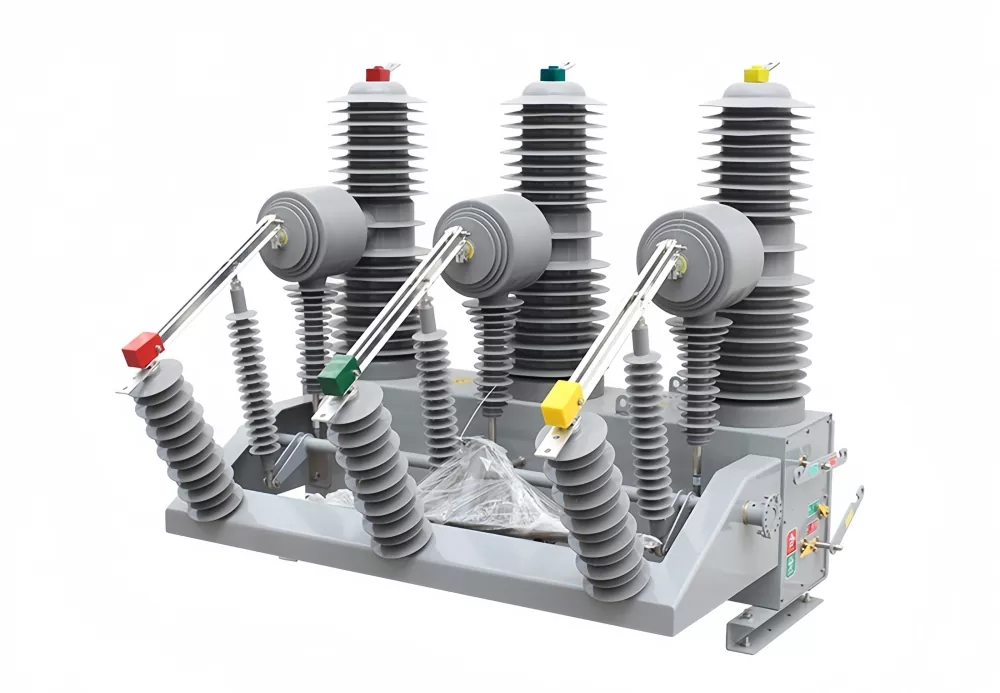

Diagram ng Hitsura ng Produkto

Mga Teknikal na Parameter

Mga Pangunahing Tampok

• Pinapabuti ng pinagsama-samang awtomatikong pag-reclosing ang pagiging maaasahan ng power supply at binabawasan ang oras ng pagkawala.
• Ang teknolohiya ng vacuum arc extinguishing ay nagbibigay ng mahusay na nakakaabala na pagganap at mahabang buhay ng serbisyo.
• Angkop para sa 33KV at 40.5KV na overhead distribution network at mga aplikasyon ng substation.
• Mataas na short-circuit breaking capacity hanggang 31.5KA.
• Pinapasimple ng compact na istraktura at magaan na disenyo ang transportasyon at pag-install.
• Sinusuportahan ang lokal na operasyon, remote control, telemetry, at distribution automation system.
• Ang pagtatayo ng selyadong poste ay nagpapahusay sa pagganap ng pagkakabukod at paglaban sa kapaligiran.
• Binabawasan ng vacuum interrupter na walang maintenance ang mga gastos sa pagpapatakbo sa buong ikot ng buhay ng kagamitan.
• Tugma sa SCADA, smart grid, at utility network monitoring system.
• Tinitiyak ng mahabang mekanikal na buhay ng hanggang 10,000 na operasyon ang maaasahang pangmatagalang pagganap.

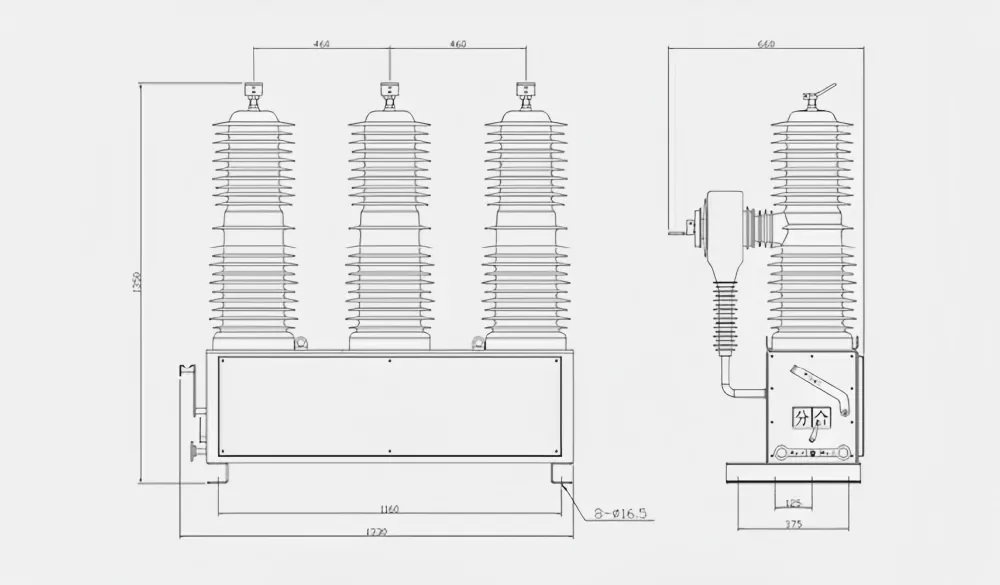

Diagram ng Mga Dimensyon ng Produkto

Istraktura ng Produkto at Prinsipyo ng Paggawa

Ang33KV Outdoor Circuit Breaker na May Awtomatikong RecloserPangunahing binubuo ng isang pinagsamang selyadong poste, vacuum interrupter, kasalukuyang transpormer, mekanismo ng pagpapatakbo, insulated na istruktura ng suporta, at enclosure na lumalaban sa panahon. Ang cabinet ay ginawa mula sa mataas na kalidad na bakal upang magbigay ng mahusay na mekanikal na proteksyon at pangmatagalang panlabas na tibay.

Ang mga kasalukuyang transformer ay maaaring i-configure ayon sa mga kinakailangan ng proyekto para sa pagsukat, pagsubaybay, at mga aplikasyon ng proteksyon. Kapag nagkaroon ng fault sa distribution line, mabilis na nade-detect ng intelligent controller ang abnormal na kondisyon at inuutusan ang vacuum circuit breaker na matakpan ang fault current. Para sa mga pansamantalang pagkakamali gaya ng mga pagtama ng kidlat o lumilipas na mga abala sa linya, ang awtomatikong pag-reclosing na function ay awtomatikong nagpapanumbalik ng kapangyarihan pagkatapos ng isang preset na agwat, na pinapaliit ang mga pagkaantala ng serbisyo.

Kasama ng isang intelligent na controller, sinusuportahan ng breaker ang mga lokal na pagpapatakbo ng switching pati na rin ang malayuang pagsubaybay at kontrol sa pamamagitan ng mga interface ng komunikasyon. Maaaring kabilang sa mga paraan ng komunikasyon ang mga fiber optic network, mga cable ng komunikasyon, GPRS, CDMA, GSM, o iba pang mga sistema ng komunikasyon sa utility, na ginagawa itong perpektong solusyon para sa mga proyekto ng smart grid at distribution automation.

Mga aplikasyon

Ito33KV Outdoor Circuit Breaker na May Awtomatikong Recloseray malawakang ginagamit sa power transmission at distribution system kung saan ang awtomatikong fault isolation at service restoration ay kritikal.

• Utility power distribution networks
• Mga linya ng pamamahagi sa itaas
• Mga de-koryenteng substation
• Mga proyekto ng smart grid
• Renewable energy power plants
• Mga pasilidad sa industriya at pagmimina
• Mga sistema ng elektripikasyon sa lungsod at kanayunan
• Mga network ng supply ng kuryente sa tren at transportasyon

Mga Madalas Itanong

Ano ang isang awtomatikong recloser circuit breaker?

Ang isang awtomatikong recloser circuit breaker ay maaaring awtomatikong ibalik ang kapangyarihan pagkatapos mangyari ang mga pansamantalang pagkakamali sa isang linya ng pamamahagi. Ito ay makabuluhang nagpapabuti sa pagpapatuloy ng supply ng kuryente at binabawasan ang tagal ng pagkawala ng kuryente para sa mga end user.

Ano ang mga pakinabang ng isang vacuum circuit breaker?

Ang mga vacuum circuit breaker ay nagbibigay ng mabilis na pagkalipol ng arko, mataas na pagiging maaasahan, mababang mga kinakailangan sa pagpapanatili, mahabang buhay ng serbisyo, at pangkalikasan na operasyon nang walang langis o SF6 gas.

Maaari bang isama ang breaker na ito sa isang smart grid system?

Oo. Sinusuportahan ng breaker ang malayuang pagsubaybay, malayuang operasyon, diagnosis ng pagkakamali, at mga interface ng komunikasyon na maaaring isama sa SCADA at mga smart grid automation system.

Saan karaniwang ginagamit ang ZW32-40.5 vacuum circuit breaker?

Karaniwan itong ginagamit sa mga utility substation, overhead distribution network, renewable energy projects, industrial power system, at rural electrification infrastructure.

Bakit pumili ng 33KV panlabas na awtomatikong recloser?

Ang isang 33KV na panlabas na awtomatikong recloser ay nagpapabuti sa pagiging maaasahan ng network, pinapaliit ang mga oras ng pagkawala, binabawasan ang mga gastos sa pagpapanatili, at pinahuhusay ang kahusayan sa pamamahala ng fault para sa mga modernong sistema ng pamamahagi ng kuryente.
