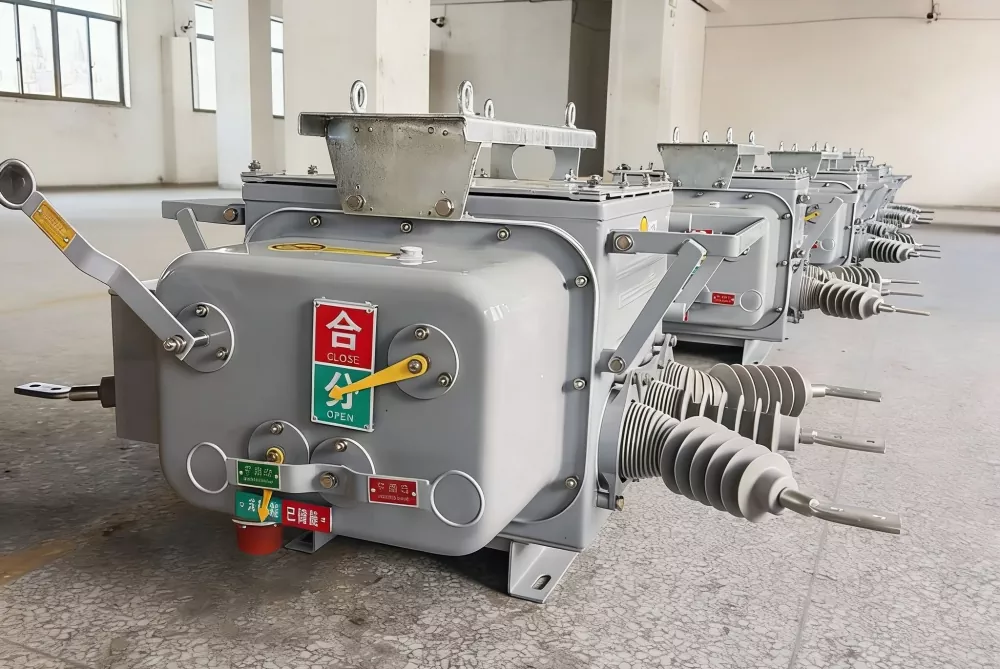

12KV Outdoor Pole Mounted Circuit Breaker

Model:ZW20-12F

Ang Anqiang Power ay isang tagagawa ng China ng 12kV outdoor pole mounted circuit breaker. Ang kagamitan sa pamamahagi ng kuryente na ito sa labas ng poste ay may naka-rate na boltahe na 12kV at gumagana sa three-phase AC 50Hz. Nagtatampok ito ng mahusay na mga kakayahan sa muling pagsasara kapag ginamit sa isang controller, na nakakatugon sa mga kinakailangan ng mga sistema ng automation ng pamamahagi. Pangunahing ginagamit ito para sa pag-on at off ng load currents at short-circuit currents sa 10kV power system, at ginagamit sa mga substation at industriyal at mining enterprise distribution system.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Kapangyarihan ng Anqiangnagtatanghal ng ZW20-12F series, isang susunod na henerasyon12KV outdoor pole mounted circuit breakerdinisenyo para sa tatlong-phase AC 50Hz overhead distribution system. Inengineered gamit ang advanced na vacuum interruption technology at SF6 gas-sealed enclosure (zero gauge pressure design), ang breaker na ito ay walang putol na pinagsama-sama ang mga function ng vacuum circuit breaker, recloser, at sectionalizer. Gumagamit ka man ng rural electrification network, isang industrial park distribution system, o isang smart grid automation project, ang ZW20-12F ay naghahatid ng maaasahang proteksyon ng fault at remote control na mga kakayahan.

ZW20-12F kumpara sa Tradisyunal na Panlabas na Breaker

ZW20-12F Panlabas na Breaker

Advanced na Pole-Mounted Design

✓ SF6 gas zero gauge pressure– Ligtas at eco-friendly
✓ Aviation connector para sa pangalawang mga kable- Madaling pagsasama ng controller
✓ Walang maintenance na selyadong istraktura
✓ Binuo para sa mga sistema ng distribution automation (DA).

Tradisyonal na Breaker

Maginoo na Langis/SF6 Breaker

✓ Nangangailangan ng pana-panahong pagpapanatili
✓ Mas mataas na operasyon ng presyon ng gas
✓ Malaking control wiring
✓ Limitadong reclosing functionality

📍 Gabay sa Paglalapat at Pagpili: Mga totoong sitwasyon sa mundo

✅ Sitwasyon 1: 10kV Rural Electrification Network (Overhead Lines)
GamitinZW20-12Fbilang pangunahing kagamitan sa proteksyon sa mga linya ng sangay. Gamit ang awtomatikong recloser controller, inaalis nito ang mga pansamantalang pagkakamali at binabawasan ang oras ng pagkawala. Pinapasimple ng aviation connector ang field wiring.

✅ Scenario 2: Industrial Park Distribution System
Ang ZW20-12F ay humahawak ng 630/1000A load current at sinisira ang mga short-circuit fault hanggang 25kA. Ang disenyo nito na walang maintenance ay binabawasan ang mga gastos sa pagpapatakbo para sa pamamahagi ng kuryente sa pabrika.

✅ Scenario 3: Smart Grid Automation (Feeder Automation)
Kapag ipinares sa isang feeder automation controller, sinusuportahan ng ZW20-12F ang malayuang pagsubaybay, fault isolation, at service restoration — perpekto para sa mga modernong proyekto sa distribution automation.

📋 Mga Teknikal na Pagtutukoy – Nasubok ang uri (GB/T 1984 / IEC 62271-100)

Proyekto	Halaga ng parameter
Na-rate na boltahe	12kV
Na-rate na dalas	50Hz
Na-rate ang kasalukuyang	630/1000 A
Na-rate na short-circuit breaking current	20/25 kA
Na-rate na peak makatiis sa kasalukuyang	50/63 kA
Na-rate na panandaliang makatiis sa kasalukuyang	20/25 kA
Na-rate ang kasalukuyang paggawa ng short-circuit	50/63 kA
Na-rate ang pagkakasunud-sunod ng pagpapatakbo	Buksan - 0.3 segundo - Isara - 180 segundo - Buksan - Isara
Buhay na mekanikal	10,000 beses
Na-rate ang mga kasalukuyang breaking cycle	10,000 beses
Na-rate na short-circuit breaking capacity	30 beses
SF6 gas rated pressure	0Mpa

📐 Mga Dimensyon ng Produkto at Pagkakasira ng Bahagi

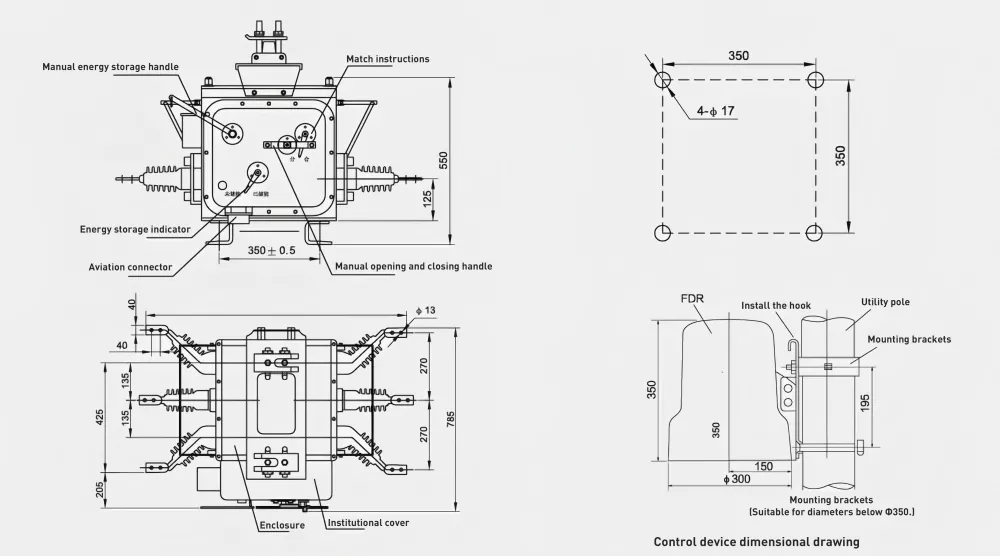

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F Mechanical Layout– 1. Vacuum interrupter, 2. Spring operating mechanism, 3. Current transformers, 4. SF6 sealed enclosure, 5. Aviation connector (secondary control), 6. Manual operating handle, 7. Grounding terminal, 8. Pole mounting bracket, 9. Arcing chamber.

Nagtatampok ang ZW20-12F acompact, magaan na disenyona direktang nakakabit sa mga kongkretong poste. Angkonektor ng aviationpinapasimple ang field wiring sa pagitan ng breaker at intelligent na controller, na makabuluhang binabawasan ang oras ng pag-install kumpara sa mga tradisyonal na terminal block.

🏭 Bakit Anqiang Power? – Ang iyong maaasahang kasosyo para sa mga panlabas na circuit breaker

Direktang pabrika– Walang middleman, mas magandang presyo at lead time (15-25 araw).
Sinuri ang uri– GB/T 1984, IEC 62271-100, ganap na na-certify.
Handa na ang pagpapasadya– Pagsasama ng controller, espesyal na kasalukuyang rating, OEM branding.
Mga pandaigdigang sanggunian– Ibinibigay sa Southeast Asia, Middle East, Africa, South America.

📌 Mga totoong sanggunian sa proyekto:

✅ Indonesia– 500+ unit ng ZW20-12F na naka-deploy sa rural electrification project sa buong Java at Sumatra (2023–2025).

✅ Pilipinas– 300 set ng ZW20-12F na may mga awtomatikong recloser controller na ibinibigay sa NGCP para sa 10kV feeder automation upgrade.

Mga Madalas Itanong

Q1: Ano ang pagkakaiba sa pagitan ng ZW20-12F at tradisyonal na panlabas na breaker?
A: Nagtatampok ang ZW20-12F ng SF6 gas zero gauge pressure na disenyo (ligtas at eco-friendly), isang aviation connector para sa madaling pagsasama ng controller, at isang walang maintenance na selyadong istraktura. Ang mga tradisyunal na breaker ay nangangailangan ng pana-panahong pagpapanatili at may mas kumplikadong mga kable.

Q2: Maaari bang gamitin ang breaker na ito sa isang awtomatikong recloser controller?
A: Oo. Ang ZW20-12F ay idinisenyo para sa automation ng pamamahagi. Kapag ipinares sa recloser controller, sinusuportahan nito ang awtomatikong pag-clear ng fault at maramihang reclosing sequence (Buksan - 0.3s - Close - 180s - Open - Close).

Q3: Ano ang mekanikal na buhay ng ZW20-12F?
A: 10,000 mekanikal na operasyon sa ilalim ng normal na kondisyon ng serbisyo, salamat sa matatag na mekanismo ng pagpapatakbo ng spring at selyadong vacuum interrupter.

Q4: Ang breaker ba ay walang maintenance? Ano ang ibig sabihin nito?
A: Oo. Ang SF6 gas ay tinatakan sa zero gauge pressure, na inaalis ang pangangailangan para sa pana-panahong pagpuno ng gas. Ang vacuum interrupter ay hindi nangangailangan ng pagpapanatili ng contact. Ito ay makabuluhang binabawasan ang mga gastos sa pagpapatakbo.

Q5: Nagbibigay ka ba ng serbisyo ng OEM/ODM?
A: Talagang. Nag-aalok kami ng custom na pagba-brand, partikular na kasalukuyang pagsasaayos ng rating, at pagsasama ng controller. Available ang mga pre-production sample na may lead time na 7-10 araw.

📩 Kailangan ng customized na solusyon o listahan ng presyo?

Sabihin sa amin ang iyong kasalukuyang na-rate, mga kinakailangan sa controller, at target na dami. Sasagot kami sa loob ng 24 na oras.
