66KV Tank Type SF6 Circuit Breaker

Ang 66KV Tank Type SF6 Circuit Breaker (Modelo: LW36-66) ay isang high-voltage outdoor circuit breaker na idinisenyo para sa 66KV power transmission at distribution system na may rate na frequency na 50Hz AC. Ginagamit ang SF6 gas bilang parehong insulating at arc-extinguishing medium, nagbibigay ito ng maaasahang switching, fault interruption, at proteksyon para sa mga substation, utility power grids, industrial facility, at renewable energy projects. Ang circuit breaker ay maaari ding gamitin bilang bus tie breaker at para sa capacitor bank switching applications.

Dinisenyo gamit ang isang compact na istraktura ng live-tank, ang LW36-66 ay nagpapaliit ng espasyo sa pag-install habang naghahatid ng pambihirang pagganap ng kuryente at pangmatagalang pagiging maaasahan sa pagpapatakbo. Ang advanced na spring operating mechanism, mababang SF6 leakage rate, at maintenance-friendly na disenyo ay ginagawa itong perpektong solusyon para sa modernong high-voltage transmission network na nangangailangan ng ligtas, mahusay, at matatag na operasyon.

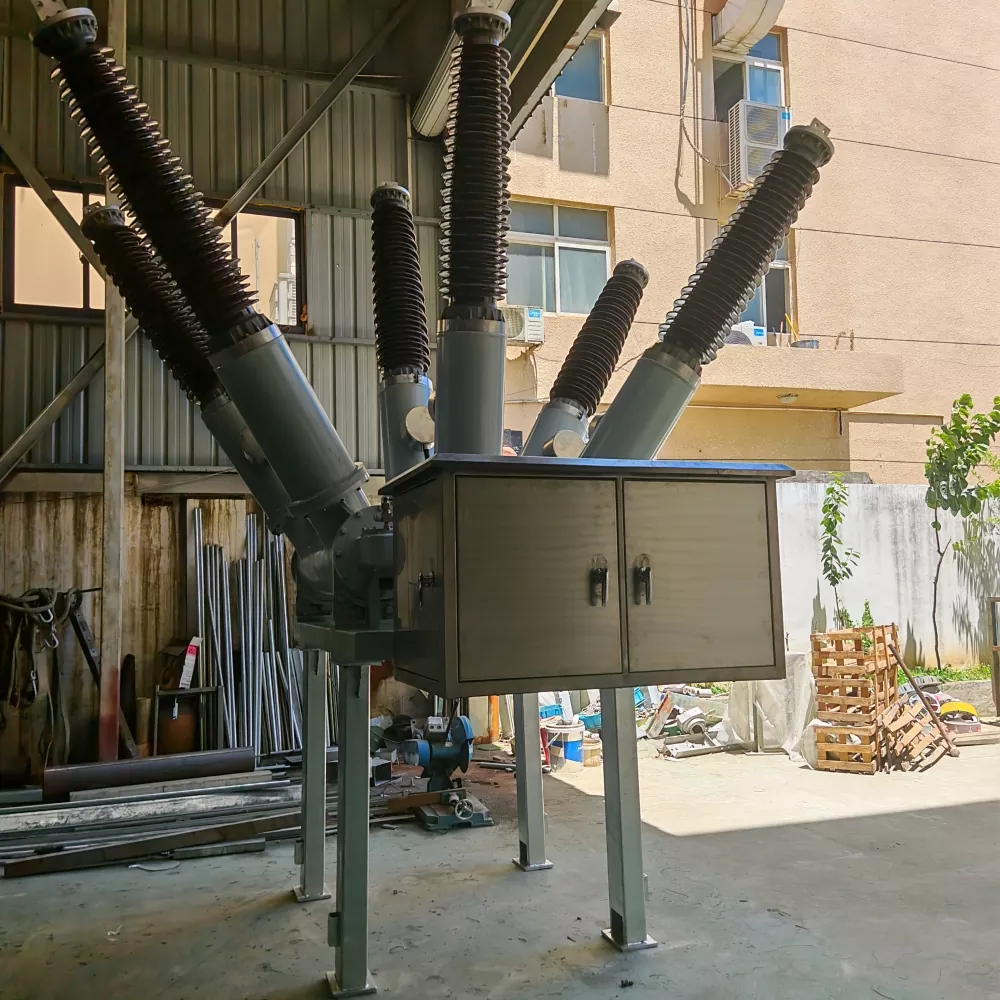

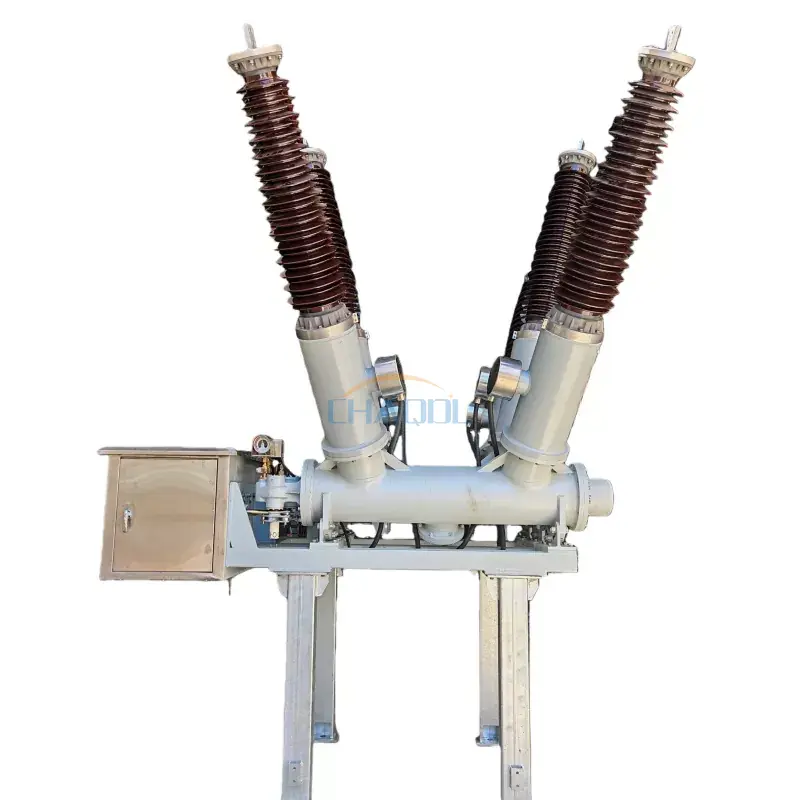

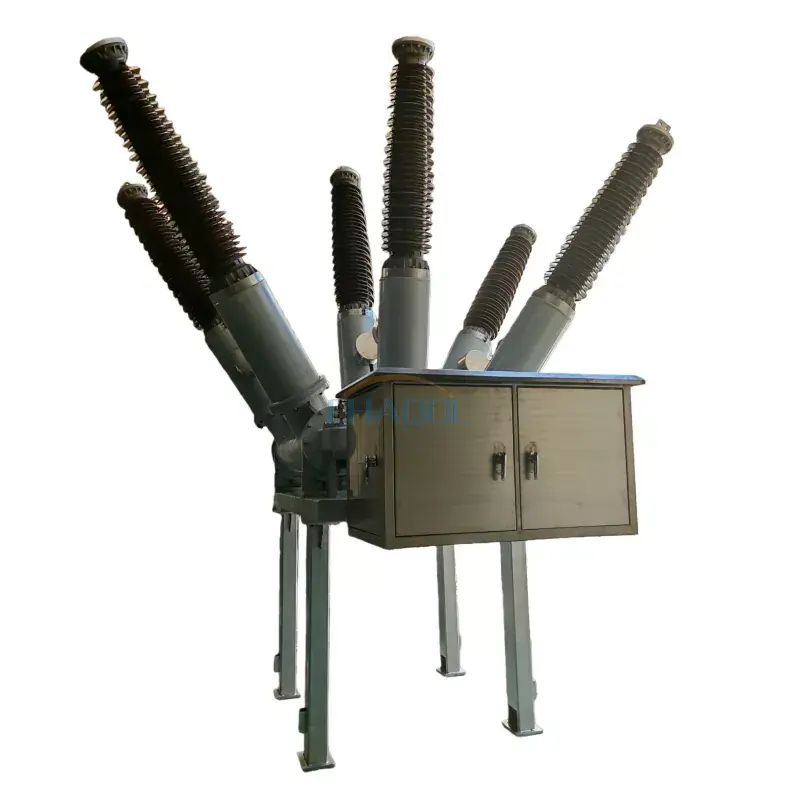

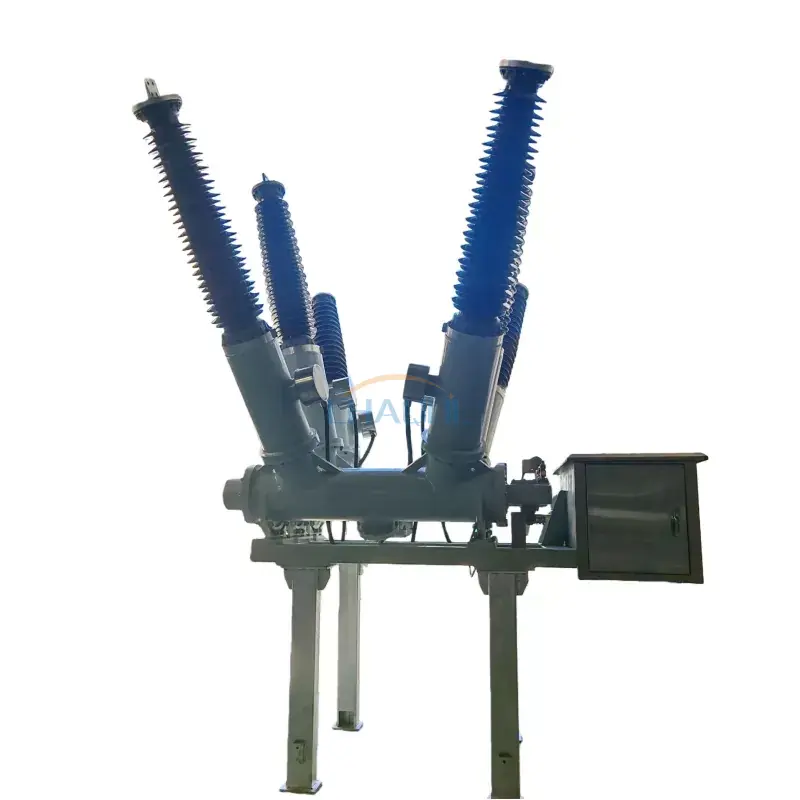

Aktwal na Larawan ng Produkto

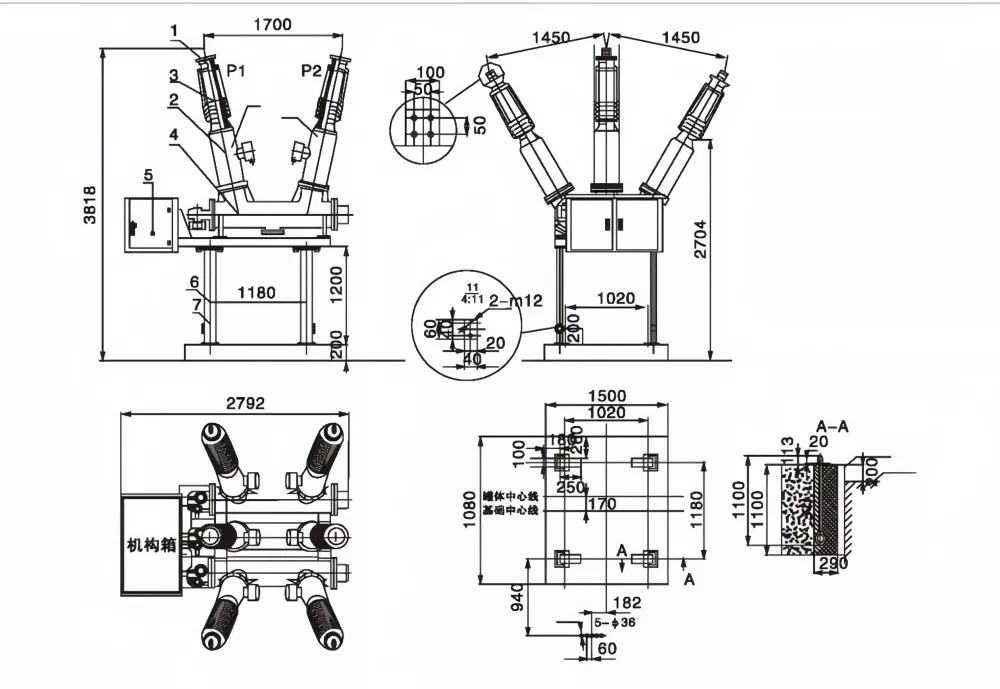

Diagram ng Mga Dimensyon ng Produkto

Pangunahing Istruktura

• Silver-plated aluminum single-phase terminal block para sa mahusay na electrical conductivity.
• High-strength porcelain outgoing bushing na may superior insulation performance.
• Built-in na kasalukuyang transpormer (CT) para sa proteksyon at pagsukat.
• Floor-mounted SF6 arc extinguishing chamber na may mataas na kakayahan sa interrupting.
• Mechanism cabinet na pinagsasama ang spring operating mechanism at pangalawang bahagi ng control.
• Heavy-duty galvanized channel steel support para sa matatag na pag-install.
• Maramihang grounding terminal para sa pinabuting kaligtasan sa pagpapatakbo.

Mga Tampok ng Produkto

• Na-rate ang kasalukuyang hanggang sa3150A, na angkop para sa mga aplikasyon ng paghahatid ng mabigat na karga.
• Tinitiyak ng advanced SF6 gas insulation technology ang mahusay na dielectric strength at maaasahang arc extinction.
• Mahabang electrical endurance na may 31.5kA fault interruption capability at hanggang 10,000 mechanical operations.
• Ang taunang SF6 gas leakage rate ay mas mababa sa 0.5%, na binabawasan ang mga kinakailangan sa pagpapanatili at tinitiyak ang pangmatagalang pagiging maaasahan ng sealing.
• Ang66KV Tank Type SF6 Circuit Breakeray idinisenyo para sa matinding panlabas na kapaligiran, na sumusuporta sa Antas ng Polusyon IV at mga temperatura sa paligid mula -40°C hanggang +40°C.
• Binabawasan ng compact tank-type construction ang espasyo sa pag-install habang pinapabuti ang mechanical stability.
• Angkop para sa malayuang pagsubaybay, substation automation, at modernong smart grid application.

Teknikal na Pagtutukoy

Mga Detalye ng Operating Mechanism

Mga aplikasyon

Ang66KV Tank Type SF6 Circuit Breakeray malawakang ginagamit sa high-voltage power transmission at distribution system kung saan ang maaasahang switching at proteksyon ay mahalaga.

• 66KV substation
• Mga network ng paghahatid at pamamahagi ng utility
• Mga halaman ng power generation
• Renewable energy grid integration
• Mga sistema ng pamamahagi ng kuryente sa industriya
• Paglipat ng capacitor bank
• Proteksyon ng bus tie at feeder
• Mga proyekto ng smart grid at substation automation

Prinsipyo sa Paggawa

Ang 66KV Tank Type SF6 Circuit Breaker ay gumagamit ng sulfur hexafluoride (SF6) gas bilang parehong insulating at arc-quenching medium. Kapag naghiwalay ang mga contact sa panahon ng pagpapatakbo ng paglipat, nabubuo ang isang electric arc. Ang high-pressure na SF6 gas ay mabilis na lumalamig at nag-deionize ng arko, na nagpapahintulot sa fault current na maputol nang ligtas at mahusay. Ang motor-charged spring operating mechanism ay nagbibigay ng mabilis na pagbubukas at pagsasara ng mga operasyon, na tinitiyak ang maaasahang proteksyon para sa mga high-voltage na electrical system.

Mga Madalas Itanong

Ano ang gamit ng 66KV Tank Type SF6 Circuit Breaker?

Ito ay ginagamit para sa switching, proteksyon, at fault interruption sa 66KV transmission at distribution system, na tumutulong na mapanatili ang ligtas at maaasahang operasyon ng mga substation at power grids.

Ano ang mga pakinabang ng isang SF6 tank type circuit breaker?

Ang mga circuit breaker ng uri ng tangke ng SF6 ay nag-aalok ng mahusay na pagganap ng pagkakabukod, mataas na kapasidad na nakakagambala, compact na istraktura, mababang mga kinakailangan sa pagpapanatili, at mahabang buhay ng serbisyo sa makina.

Maaari bang gamitin ang circuit breaker na ito para sa paglipat ng capacitor bank?

Oo. Ang LW36-66 ay angkop para sa capacitor bank switching, bus tie application, at high-voltage transmission line protection.

Angkop ba ang circuit breaker para sa malupit na panlabas na kapaligiran?

Oo. Ito ay idinisenyo upang gumana nang mapagkakatiwalaan sa ilalim ng mga kondisyon ng Antas ng Polusyon IV at mga ambient na temperatura mula -40°C hanggang +40°C, na ginagawa itong angkop para sa hinihingi na mga panlabas na instalasyon.
