Buod ng Artikulo: A Sa pamamagitan ng Core Current Transformeray nagbibigay ng praktikal na paraan upang sukatin ang kasalukuyang AC at suportahan ang proteksyon ng circuit nang hindi direktang ikinokonekta ang mga instrumento sa pagsukat sa mga high-current na conductor.Kapangyarihan ng Anqiangbubuo ng serye ng LMZC-10 para sa mga aplikasyon ng pamamahagi ng kuryente, kabilang ang medium-voltage switchgear, mga panel ng pagsukat, RMU, GIS, mga compact na substation, at mga sistema ng pang-industriya na kapangyarihan. Sa pamamagitan ng toroidal silicon steel core, copper secondary winding, epoxy resin insulation, at compact construction, ang transformer na ito ay idinisenyo para sa stable na kasalukuyang sampling at maaasahang pangmatagalang operasyon.
Talaan ng mga Nilalaman
- Ano ang Through Core Current Transformer?
- Paano Gumagana ang Through Core Current Transformer?
- Ano ang Structural Design?
- Aling Mga Teknikal na Parameter ang Pinakamahalaga?
- Saan Ginagamit ang Through Core Current Transformer?
- Ano ang Mga Pangunahing Kalamangan sa Pagganap?
- Paano Mo Dapat Piliin ang Tamang Modelo?
- Anong Mga Kasanayan sa Pag-install ang Dapat Sundin?
- Mga Madalas Itanong
- Konklusyon

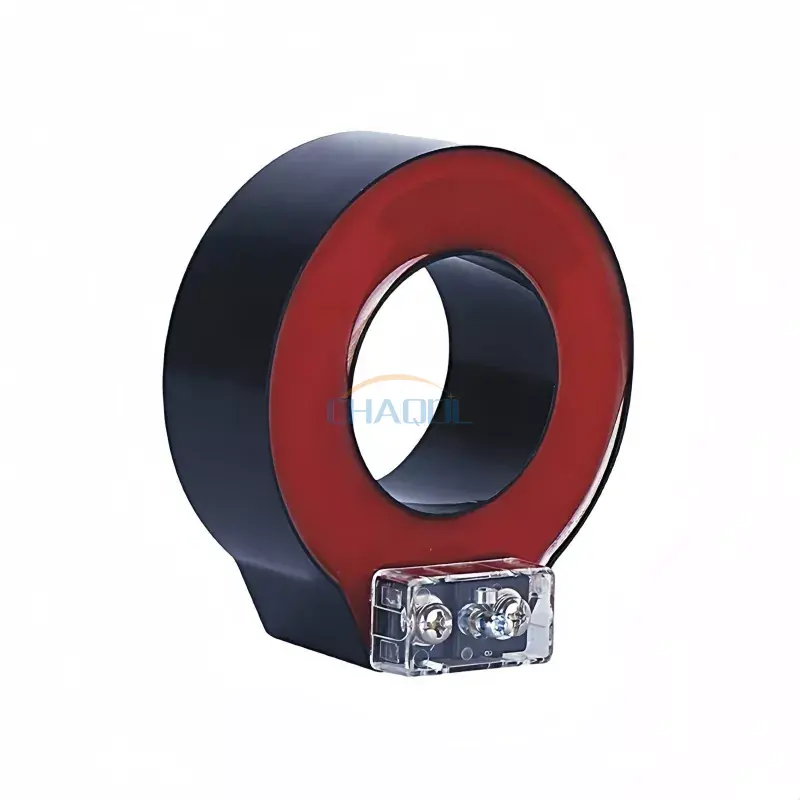

Ano ang Through Core Current Transformer?
Ang Through Core Current Transformer ay isang electrical instrument transformer na idinisenyo upang i-convert ang isang mataas na pangunahing kasalukuyang sa isang mas mababang, standardized na pangalawang kasalukuyang na maaaring ligtas na magamit sa pamamagitan ng mga instrumento sa pagsukat, metro, at proteksyon relay. Sa halip na direktang ikonekta ang measurement circuit sa high-current conductor, ang pangunahing cable o busbar ay dumadaan sa core ng transformer.
Ang serye ng LMZC-10 mula sa Anqiang Power ay idinisenyo para sa mga AC power system na may mga operating voltage na mas mababa sa 35kV. Maaari itong i-configure para sa mga application na kinasasangkutan ng mga antas ng boltahe tulad ng 10kV, 24kV, at 35kV ayon sa mga kinakailangan ng proyekto. Ang istraktura nito ay angkop para sa mga aplikasyon kung saan ang maaasahang kasalukuyang sampling, pagsukat, at proteksyon ng relay ay mahalaga.
Hindi tulad ng isang maginoo na transpormer na maaaring may nakalaang pangunahing paikot-ikot, ang isang through-core na disenyo ay gumagamit ng konduktor na dumadaan sa core bilang pangunahing pagliko. Ang konstruksiyon na ito ay maaaring magbigay ng isang compact na solusyon para sa mga de-koryenteng kagamitan sa pamamahagi habang pinapasimple ang pagsasama sa mga angkop na sistema.
Paano Gumagana ang Through Core Current Transformer?
Ang prinsipyo ng pagpapatakbo ay batay sa electromagnetic induction. Kapag ang alternating current ay dumadaloy sa pangunahing konduktor, ito ay bumubuo ng magnetic field sa paligid ng konduktor. Ang magnetic flux ay dumadaan sa core ng transpormer at nag-uudyok ng proporsyonal na kasalukuyang sa pangalawang paikot-ikot.
Ang nagreresultang pangalawang kasalukuyang ay karaniwang standardized para sa koneksyon sa pagsukat o proteksyon kagamitan. Para sa LMZC-10, ang pangalawang kasalukuyang mga opsyon ay kinabibilangan ng 5A at 1A, depende sa napiling configuration.
Ang pangunahing proseso ng pagpapatakbo ay maaaring maibuod tulad ng sumusunod:
- Ang pangunahing cable o busbar ay nagdadala ng kasalukuyang sistema.
- Ang pangunahing konduktor ay dumadaan sa magnetic core.
- Ang alternating current ay lumilikha ng magnetic flux sa loob ng core.
- Ang pangalawang paikot-ikot ay tumutugon sa magnetic flux.
- Ang isang pinababang pangalawang kasalukuyang ay inihatid sa pagsukat o proteksyon circuit.
- Ginagamit ng mga konektadong kagamitan ang signal para sa pagsubaybay, pagsukat, o pagprotekta sa mga function.
Ang pagsasaayos na ito ay naghihiwalay sa circuit ng pagsukat mula sa pangunahing konduktor ng kuryente, na ginagawang mas praktikal ang kasalukuyang pagsubaybay sa maraming mga aplikasyon sa pamamahagi.
Ano ang Structural Design?
Ang konstruksyon ng transformer ay may direktang impluwensya sa katatagan ng pagsukat, pagganap ng pagkakabukod, paglaban sa kapaligiran, at buhay ng serbisyo. Gumagamit ang LMZC-10 ng toroidal silicon steel core na sinamahan ng epoxy resin casting insulation.
Core at Magnetic Circuit
Ang toroidal silicon steel core ay nagbibigay ng magnetic path na kinakailangan para sa electromagnetic induction. Ang isang maayos na idinisenyong magnetic circuit ay nakakatulong na mapanatili ang stable na kasalukuyang mga katangian ng pagbabago at sumusuporta sa maaasahang pagganap ng pagsukat.
Pangunahing Konduktor
Ang pangunahing conductor na dumadaan sa core ay gumaganap bilang isang single-turn primary winding. Ang pagsasaayos na ito ay nagpapahintulot sa transpormer na sukatin ang kasalukuyang dumadaloy sa isang umiiral na cable o busbar nang hindi nangangailangan ng isang conventional multi-turn primary winding.
Pangalawang Paikot-ikot
Ang pangalawang paikot-ikot ay gumagamit ng high-conductivity na copper wire upang makabuo ng stable na output current para sa mga konektadong metro at mga proteksyon na device. Ang pangalawang circuit ay dapat na nakakonekta nang tama at pinangangasiwaan ayon sa disenyo ng kagamitan at naaangkop na mga pamamaraan sa kaligtasan ng kuryente.
Pagkakabukod at Pabahay
Gumagamit ang produkto ng epoxy resin insulation at flame-retardant ABS housing. Ang isang selyadong transparent na takip ng terminal ay idinisenyo din upang mapabuti ang visibility sa paligid ng lugar ng koneksyon habang sinusuportahan ang mas ligtas na mga wiring at maintenance work.
Aling Mga Teknikal na Parameter ang Pinakamahalaga?
Ang pagpili ng kasalukuyang transpormer ay nangangailangan ng higit pa sa pagtutugma ng nominal na kasalukuyang. Dapat suriin ng mga inhinyero ang sistemang elektrikal, layunin ng pagsukat, mga sukat ng pag-install, mga kinakailangan sa katumpakan, at mga kinakailangan sa proteksyon.
| Parameter | LMZC-10 Sanggunian | Bakit Ito Mahalaga |
|---|---|---|
| Modelo ng produkto | LMZC-10 | Tinutukoy ang naaangkop na configuration ng produkto |
| Na-rate na dalas | 50/60Hz | Tumutugma sa mga karaniwang AC power-system frequency |
| Pangalawang kasalukuyang | 1A / 5A | Tinutukoy ang pagiging tugma sa konektadong kagamitan |
| materyal | Flame-retardant ABS | Sinusuportahan ang mekanikal na proteksyon at kaligtasan ng kuryente |
| Core | Toroidal silikon na bakal | Nagbibigay ng magnetic path para sa kasalukuyang pagbabago |
| Pagkakabukod | Paghahagis ng epoxy resin | Nagpapabuti ng pagkakabukod at paglaban sa kapaligiran |
| Naaangkop na boltahe ng system | Mas mababa sa 35kV | Tinutukoy ang nilalayong hanay ng electrical application |
Ang uri ng katumpakan at na-rate na pasanin ay dapat ding isaalang-alang nang mabuti. Ang iba't ibang mga application ay maaaring mangailangan ng isang pagsukat ng kasalukuyang transpormer, proteksiyon na kasalukuyang transpormer, o dual-winding configuration. Ang kinakailangang pangunahing kasalukuyang saklaw ay dapat na itugma sa aktwal na mga kondisyon ng pagpapatakbo sa halip na pinili lamang mula sa pinakamataas na posibleng kasalukuyang.
Saan Ginagamit ang Through Core Current Transformer?
Ang compact na istraktura at direktang conductor-through-core na pag-aayos ay ginagawang angkop ang ganitong uri ng transpormer para sa isang hanay ng mga aplikasyon ng pagsukat at proteksyon ng elektrikal.
- Mga kabinet ng pamamahagi ng kuryente:Sinusuportahan ang kasalukuyang pagsukat at pagsubaybay sa loob ng mga kagamitan sa pamamahagi.
- Mga panel ng pagsukat:Nagbibigay ng mga kasalukuyang signal para sa mga electrical measurement system.
- Medium-voltage switchgear:Maaaring isama sa angkop na mga configuration ng GIS, RMU, at switchgear.
- Mga substation:Sinusuportahan ang kasalukuyang sampling at mga function ng proteksyon ng relay.
- Industrial automation:Pinapagana ang electrical monitoring sa loob ng mga pang-industriyang power-control system.
- Mga nababagong sistema ng enerhiya:Maaaring suportahan ang kasalukuyang pagsubaybay kung saan ang mga de-koryenteng disenyo at mga detalye ng transpormer ay magkatugma.
- I-retrofit ang mga proyekto:Ang isang naaangkop na split-core configuration ay maaaring gawing simple ang pag-install sa paligid ng mga kasalukuyang conductor kung saan pinahihintulutan ang disenyo ng system.
Para sa retrofit na trabaho, ang mga kondisyon ng pag-install ay dapat suriin bago pumili. Ang pangunahing window, laki ng konduktor, kasalukuyang na-rate, mga kinakailangan sa pagkakabukod, at magagamit na espasyo sa pag-install ay kailangang tumutugma sa aktwal na sistema.
Ano ang Mga Pangunahing Kalamangan sa Pagganap?
Compact na Pagsasama
Ang istrukturang uri ng singsing ay nagbibigay-daan sa pangunahing konduktor na dumaan sa core, na lumilikha ng isang compact measurement arrangement para sa mga electrical cabinet at switchgear.
Matatag Kasalukuyang Pagsukat
Ang toroidal silicon steel core at copper secondary winding ay idinisenyo upang magbigay ng matatag na kasalukuyang mga katangian ng pagbabago para sa mga application ng pagsukat at proteksyon.
Proteksyon sa pagkakabukod
Ang epoxy resin casting ay nagbibigay ng electrical insulation at nag-aambag sa resistensya laban sa moisture, alikabok, at mekanikal na mga stress sa kapaligiran.
Flexible na Application
Maaaring i-configure ang serye para sa iba't ibang pangunahing kasalukuyang saklaw at mga kinakailangan sa katumpakan. Ang pagpili ng produkto ay maaaring batay sa kung ang application ay nakatuon sa pagsukat, proteksyon, o pinagsamang mga function.
Pinababang Kumplikado ng Pag-install
Kung saan pinapayagan ito ng naaangkop na pagsasaayos ng transformer at mga kundisyon ng system, ang isang through-core o split-core na kaayusan ay maaaring mabawasan ang gawaing kinakailangan upang maisama ang kasalukuyang pagsukat sa umiiral na imprastraktura ng kuryente.
Paano Mo Dapat Piliin ang Tamang Modelo?
Ang isang maaasahang proseso ng pagpili ay nagsisimula sa electrical system kaysa sa pisikal na anyo ng transpormer. Bago mag-order, dapat kumpirmahin ng mga inhinyero at mga koponan sa pagbili ang sumusunod na impormasyon:
- Pangunahing kasalukuyang:Tukuyin ang rate at inaasahang operating kasalukuyang ng konduktor.
- Boltahe ng system:Kumpirmahin na ang transpormer ay angkop para sa nilalayong antas ng boltahe.
- Dalas:I-verify kung gumagamit ang application ng 50Hz o 60Hz na operasyon.
- Pangalawang output:Piliin ang 1A o 5A ayon sa konektadong metro, relay, o kagamitan sa pagsubaybay.
- Klase ng katumpakan:Tukuyin ang kinakailangan sa katumpakan ayon sa kung ang transpormer ay ginagamit para sa pagsukat, pagsukat, o proteksyon.
- Pasanin:Suriin ang kinakailangang VA rating ng pangalawang circuit.
- Core window:Tiyakin na ang pangunahing cable o busbar ay maaaring pisikal na dumaan sa core.
- Kapaligiran sa pag-install:Kumpirmahin ang panloob/panlabas na kondisyon, temperatura, halumigmig, polusyon, at magagamit na proteksyon sa enclosure.
Para sa mas malalaking proyektong elektrikal, dapat suriin ang mga parameter na ito kasama ng kumpletong disenyo ng proteksyon at pagsukat. Ang isang wastong napiling kasalukuyang transpormer ay nakakatulong na maiwasan ang hindi pagkakatugma sa pagitan ng transpormer at downstream na kagamitan sa pagsubaybay.
Anong Mga Kasanayan sa Pag-install ang Dapat Sundin?
Ang tamang pag-install ay mahalaga para sa parehong kaligtasan ng kuryente at pagganap ng pagsukat. Ang pangunahing konduktor ay dapat dumaan sa gitna ng core gaya ng tinukoy ng disenyo ng produkto, na tumutulong na mapanatili ang nilalayong pamamahagi ng magnetic flux.
- Kumpirmahin ang rating ng transpormer bago i-install.
- Suriin na ang pangunahing konduktor ay akma nang tama sa core window.
- Panatilihin ang konduktor sa tamang posisyon sa loob ng core.
- Tiyaking nakakonekta nang tama ang mga pangalawang terminal.
- Sundin ang mga naaangkop na kinakailangan para sa pangalawang saligan.
- Huwag magpatakbo ng isang kasalukuyang-transformer na pangalawang circuit sa isang hindi ligtas na kondisyon ng open-circuit.
- Gumamit ng naaangkop na insulated mounting hardware kung kinakailangan.
- Siyasatin ang mga terminal at pagkakabukod sa panahon ng naka-iskedyul na pagpapanatili.
Ang pag-install ng elektrisidad ay dapat palaging isagawa ng mga kwalipikadong tauhan na sumusunod sa mga naaangkop na lokal na regulasyon, mga drawing ng system, at mga tagubilin ng tagagawa.
Mga Madalas Itanong
Ano ang pangunahing layunin ng Through Core Current Transformer?
Ang pangunahing layunin nito ay upang baguhin ang mataas na AC current sa isang mas mababang pangalawang kasalukuyang na maaaring magamit para sa pagsukat, pagsukat, pagsubaybay, at proteksyon ng relay.
Anong mga pangalawang kasalukuyang opsyon ang magagamit para sa LMZC-10?
Ang impormasyon ng produkto ng LMZC-10 ay naglilista ng 1A at 5A pangalawang kasalukuyang opsyon. Ang naaangkop na opsyon ay nakasalalay sa mga kinakailangan ng konektadong pagsukat o kagamitan sa proteksyon.
Para saan ang hanay ng boltahe idinisenyo ang transpormer?
Ang LMZC-10 ay inilaan para sa mga AC power system na may operating voltages sa ibaba 35kV, na may customization na available para sa mga application gaya ng 10kV, 24kV, at 35kV ayon sa mga kinakailangan ng proyekto.
Maaari bang gamitin ang isang through-core na disenyo para sa mga retrofit na application?
Oo. Ang isang angkop na through-core o split-core na configuration ay maaaring maging kapaki-pakinabang para sa retrofit at maintenance projects dahil ang pangunahing conductor ay maaaring dumaan sa transpormer nang hindi nangangailangan ng conventional dedicated primary winding. Ang aktuwal na posibilidad ng pag-install ay nakasalalay sa partikular na configuration ng system.
Anong mga materyales ang ginagamit sa pagtatayo ng LMZC-10?
Gumagamit ang transformer ng toroidal silicon steel core, high-conductivity copper secondary winding, epoxy resin casting insulation, at flame-retardant ABS housing.
Ang produkto ba ay angkop para sa panlabas na pag-install?
Ang tinutukoy na impormasyon ng produkto ay pangunahing naglalarawan ng mga panloob na aplikasyon. Samakatuwid, ang paggamit sa labas ay dapat suriin ayon sa enclosure, mga kondisyon sa kapaligiran, mga kinakailangan sa pagkakabukod, at pagsasaayos na partikular sa proyekto.
Konklusyon
Ang Through Core Current Transformer ay nag-aalok ng praktikal na diskarte sa kasalukuyang pagsukat at proteksyon sa mga sistema ng pamamahagi ng kuryente sa pamamagitan ng paggamit ng pangunahing cable o busbar bilang pangunahing conductor sa pamamagitan ng magnetic core. Para sa mga application na kinasasangkutan ng switchgear, distribution cabinet, metering panel, substation, at industrial power system, ang maingat na pagtutugma ng pangunahing kasalukuyang, boltahe, dalas, pangalawang output, katumpakan, pasanin, at mga sukat ng pag-install ay mahalaga.
Pinagsasama ng LMZC-10 ng Anqiang Power ang isang toroidal silicon steel core, copper secondary winding, epoxy resin insulation, at compact housing para sa mga application na nangangailangan ng maaasahang kasalukuyang sampling at proteksyon. Kung pipili ka ng kasalukuyang transformer para sa isang bagong pag-install, retrofit na proyekto, o customized na power distribution system, suriin ang Through Core Current Transformer na mga detalye atmakipag-ugnayan sa amingamit ang iyong na-rate na kasalukuyang, antas ng boltahe, klase ng katumpakan, pangalawang kasalukuyang, at mga kinakailangan sa pag-install upang talakayin ang isang angkop na solusyon.
