12kV Nai-withdraw na Panloob na Circuit Breaker

Ang12kV Nai-withdraw na Panloob na Circuit Breaker(Modelo: ZN63(VS1)-12) ay isang high-performance na medium-voltage na vacuum circuit breaker na idinisenyo para sa three-phase AC 50Hz power distribution system. Nagtatampok ito ng pinagsamang mekanismo ng pagpapatakbo at katawan ng breaker, na nagbibigay ng isang compact na istraktura, mahusay na pagganap ng paglipat, at mahabang buhay ng serbisyo. Maaaring i-install ang breaker bilang isang withdrawable unit at ganap na katugma sa KYN28 at iba pang medium-voltage switchgear system.

Dinisenyo gamit ang advanced na teknolohiya ng vacuum interruption, ang12kV Nai-withdraw na Panloob na Circuit Breakernag-aalok ng maaasahang proteksyon laban sa mga overload at short circuit habang sinusuportahan ang madalas na pagpapatakbo ng paglipat. Ito ay malawakang ginagamit sa mga substation, pang-industriya na pasilidad, komersyal na gusali, power plant, pagmimina, at mga proyektong pang-imprastraktura kung saan kinakailangan ang maaasahang medium-voltage na proteksyon.

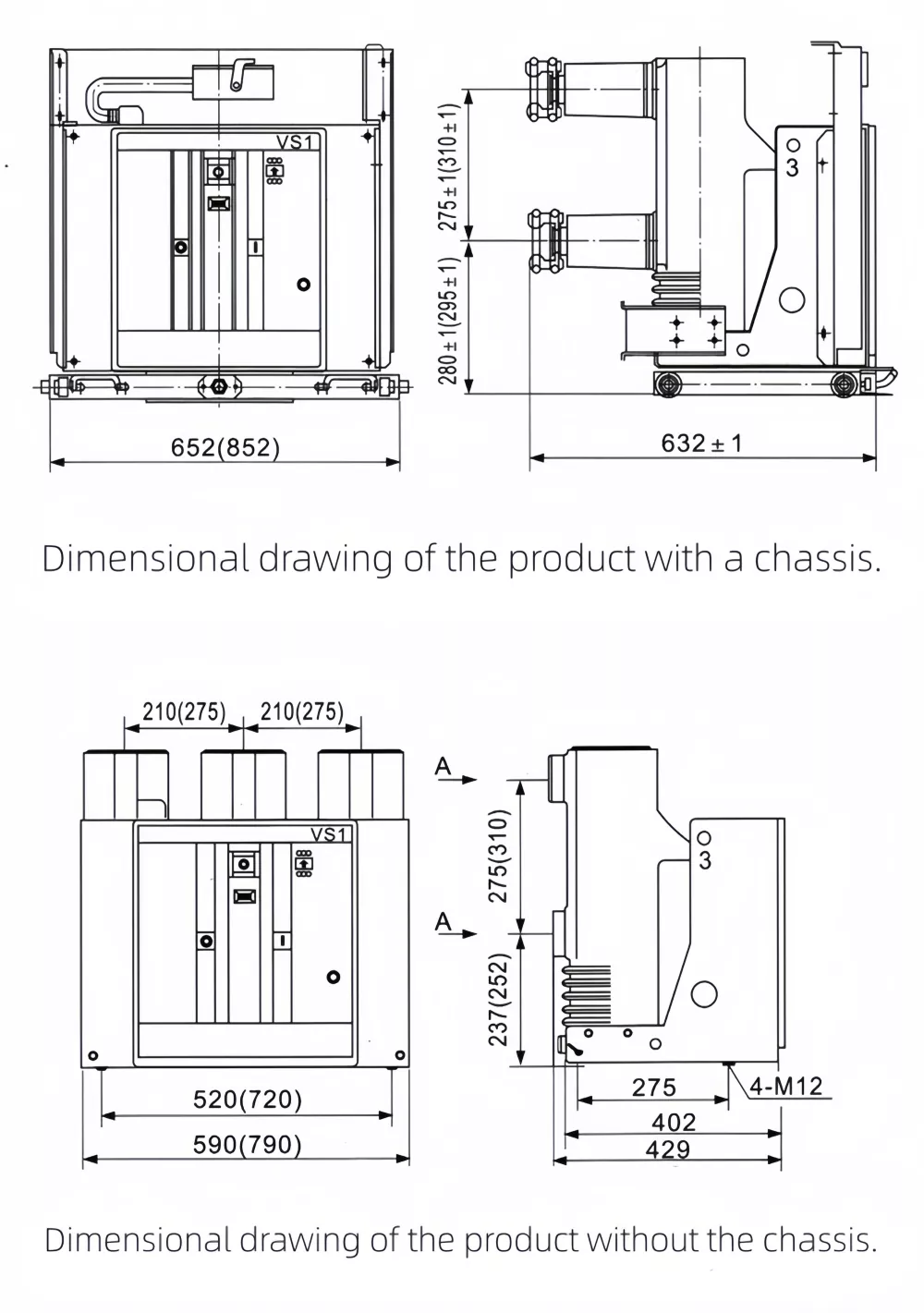

Mga Dimensyon ng Produkto

Mga Tampok ng Produkto

• Pinagsamang operating mechanism at breaker body para sa compact installation.
• Tinitiyak ng teknolohiya ng vacuum interrupter ang mabilis na pagkalipol ng arko, mababang pagpapanatili, at mahabang buhay ng kuryente.
• Ang ganap na encapsulated pole assembly ay nagbibigay ng walang maintenance na operasyon at pinahusay na pagkakabukod ng pagiging maaasahan.
• Sinusuportahan ang mga fixed at withdrawable installation configuration para sa flexible switchgear integration.
• Mataas na mechanical endurance na may hanggang 10,000 operating cycle.
• Angkop para sa madalas na pagpapatakbo ng paglipat sa hinihingi na mga pang-industriyang kapaligiran.
• Napakahusay na pagganap ng pagkakabukod at matatag na lakas ng dielectric.
• Tugma sa KYN28 at iba pang medium-voltage na metal-clad switchgear.

Mga Teknikal na Parameter

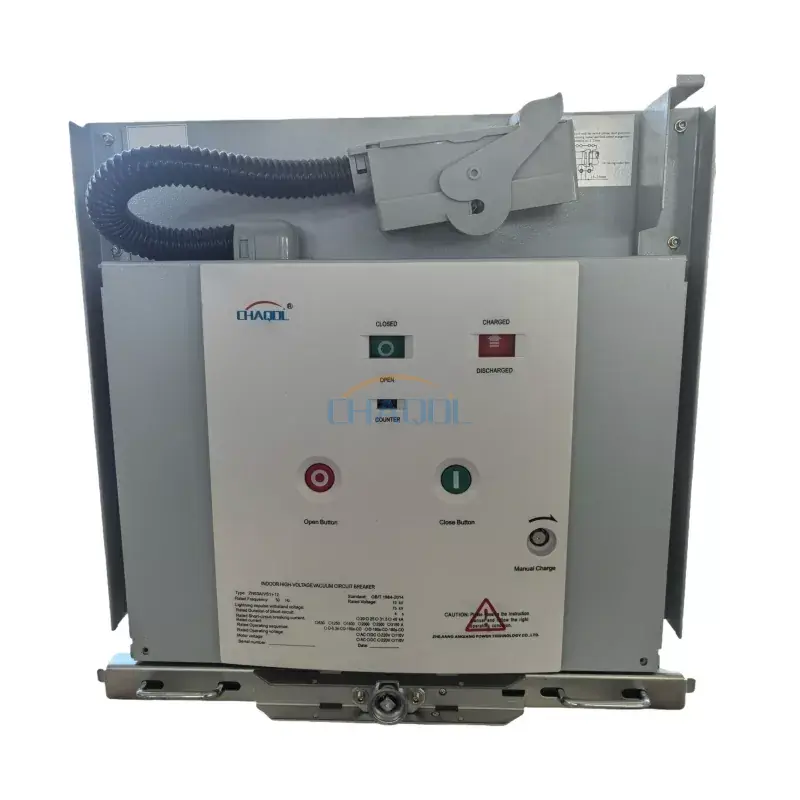

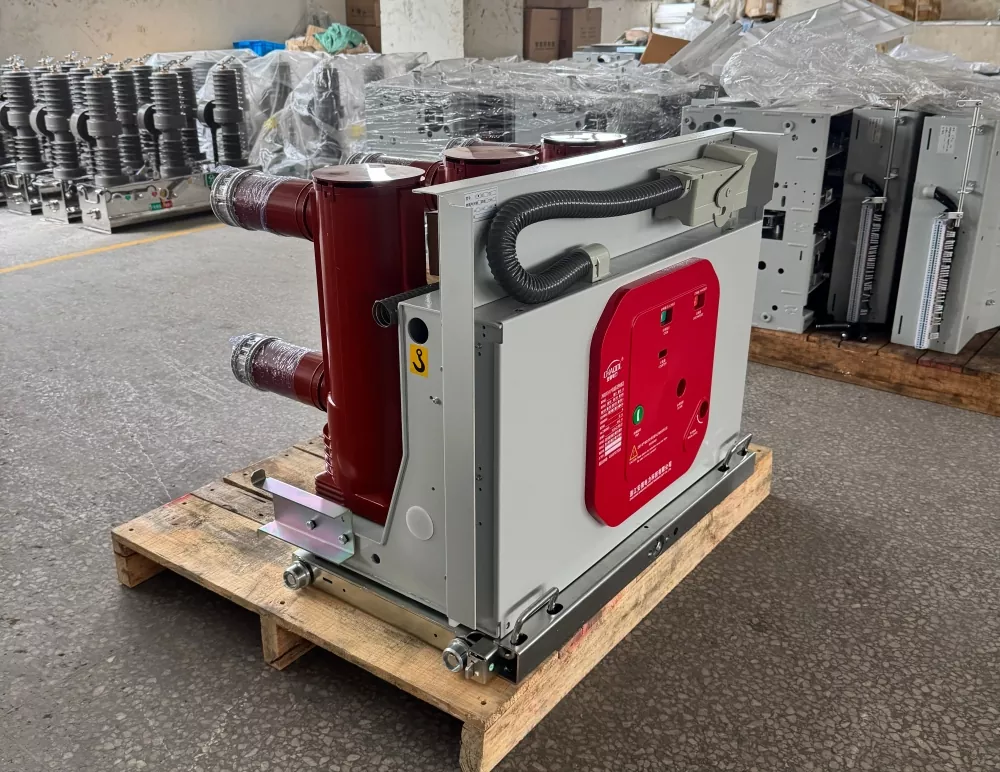

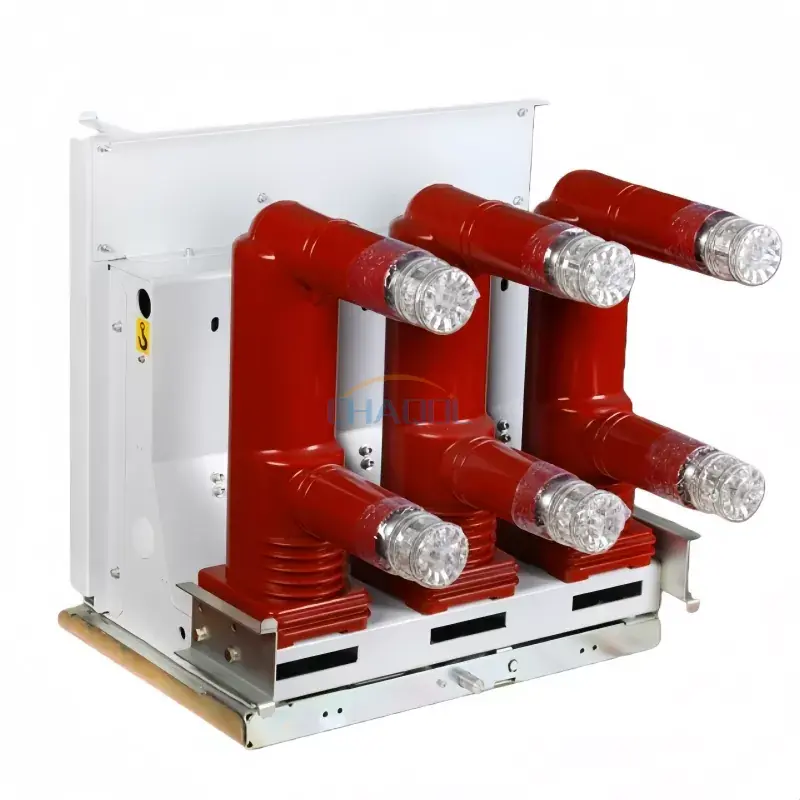

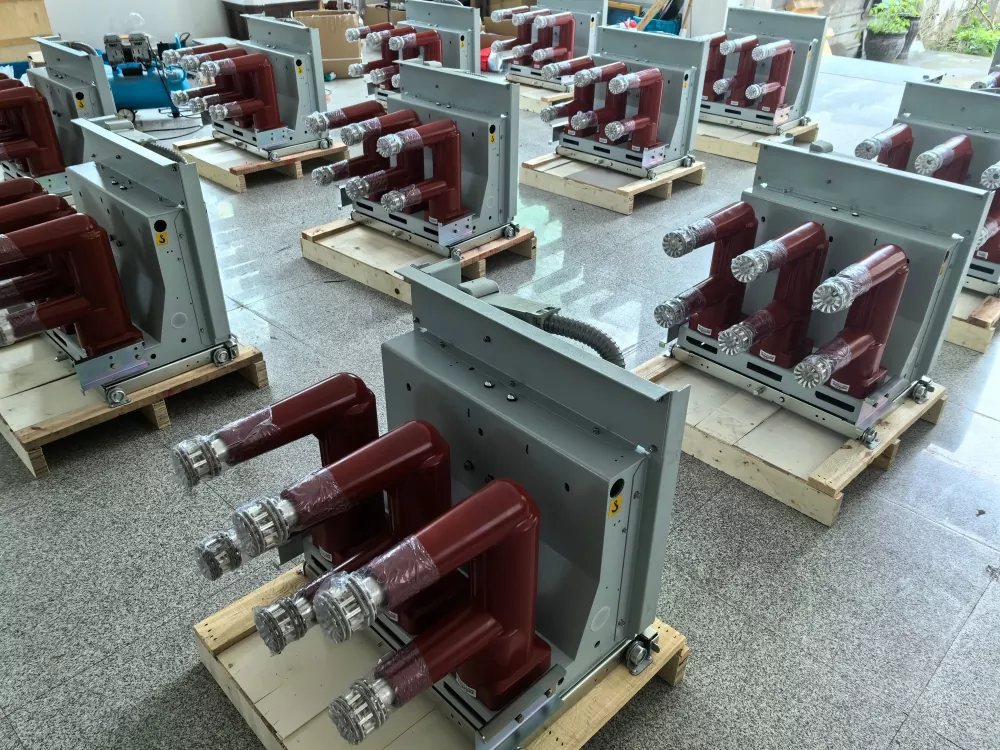

Aktwal na Larawan ng Produkto

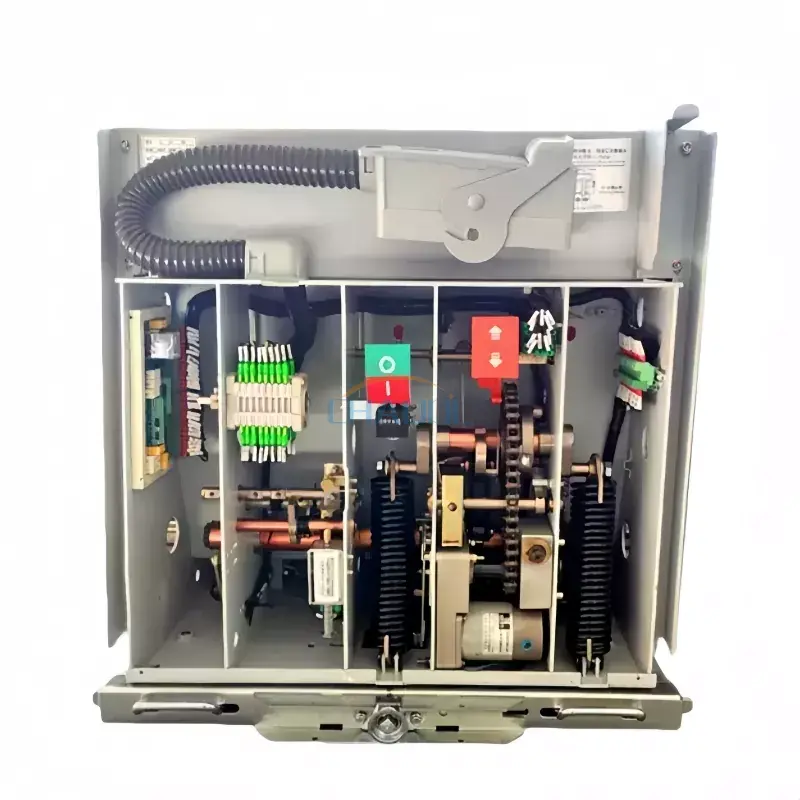

Mga Tampok na Pang-istruktura

Ang breaker ay gumagamit ng isang modular na istraktura na nagsasama ng mekanismo ng pagpapatakbo sa vacuum interrupter, na binabawasan ang espasyo sa pag-install habang pinapabuti ang katatagan ng pagpapatakbo. Ang selyadong vacuum interrupter ay epektibong nag-aalis ng pagpapanatiling nauugnay sa arko at naghahatid ng mahusay na pagganap ng pagkakabukod sa buong buhay ng serbisyo nito.

Ang na-withdraw na disenyo nito ay nagbibigay-daan sa mabilis na pagpapalit at maginhawang pagpapanatili nang hindi naaapektuhan ang buong switchgear assembly, na tumutulong na mabawasan ang downtime at mga gastos sa pagpapanatili sa mga medium-voltage distribution system.

Mga aplikasyon

Ang12kV Nai-withdraw na Panloob na Circuit Breakeray malawakang inilalapat sa medium-voltage electrical system na nangangailangan ng maaasahang proteksyon at madalas na pagpapatakbo ng paglipat.

• Medium-voltage switchgear (KYN28 Series)
• Mga substation ng utility
• Mga power plant
• Mga pasilidad sa pagmamanupaktura ng industriya
• Mga operasyon sa pagmimina
• Mga halamang metalurhiko
• Mga pasilidad sa pagproseso ng kemikal
• Mga komersyal na gusali
• Mga proyekto ng nababagong enerhiya
• Mga network ng pamamahagi ng kuryente

Operating Environment

• Temperatura sa paligid: -10°C hanggang +40°C (imbak hanggang -30°C)
• Altitude ng pag-install: Hanggang 1000m (magagamit ang mas mataas na altitude kapag hiniling)
• Pinakamataas na seismic intensity: 8 degrees
• Angkop para sa mga kapaligirang walang panganib sa sunog, mga panganib sa pagsabog, mga corrosive na gas, matinding polusyon, at sobrang vibration.

Bakit Piliin ang Produktong Ito?

• Compact withdrawable na disenyo para sa madaling pagpapanatili
• Teknolohiya ng vacuum interrupter na walang maintenance
• Mahabang buhay ng mekanikal at elektrikal na serbisyo
• Maaasahang pagkakabukod at pagganap ng paglipat
• Angkop para sa madalas na pagpapatakbo ng paglipat
• Tugma sa mainstream medium-voltage switchgear
• Mababang gastos sa pagpapanatili at mataas na pagiging maaasahan ng pagpapatakbo

Mga Madalas Itanong

Ano ang isang 12kV Withdrawable Indoor Circuit Breaker?

Ito ay isang medium-voltage na vacuum circuit breaker na idinisenyo upang protektahan at kontrolin ang mga de-koryenteng kagamitan sa pamamagitan ng pag-abala sa labis na karga at mga short-circuit na alon sa panloob na mga sistema ng pamamahagi ng kuryente.

Maaari bang gamitin ang breaker na ito sa switchgear ng KYN28?

Oo. Ito ay ganap na katugma sa KYN28 metal-clad switchgear at iba pang katulad na medium-voltage switchgear system.

Ano ang mga pakinabang ng withdrawable na disenyo?

Ang withdrawable structure ay nagbibigay-daan sa mabilis na pagpapalit, mas madaling pagpapanatili, pinababang downtime, at pinahusay na kaligtasan sa pagpapatakbo kumpara sa mga fixed-mounted breaker.

Ang breaker na ito ay angkop para sa madalas na paglipat?

Oo. Sa mekanikal na buhay na hanggang 10,000 na operasyon at matibay na teknolohiya ng vacuum interrupter, idinisenyo ito para sa mga application na nangangailangan ng madalas na paglipat.

Aling mga industriya ang karaniwang gumagamit ng produktong ito?

Ito ay malawakang ginagamit sa mga substation, planta ng kuryente, pasilidad pang-industriya, pagmimina, metalurhiya, pagproseso ng kemikal, mga proyektong pang-imprastraktura, at komersyal na mga sistema ng pamamahagi ng kuryente.
