Panlabas na High Voltage Disconnect Switch

Model:GW4-12(40.5/72.5/126)

Ang Outdoor High Voltage Disconnect Switch ng Anqiang Power ay karaniwang ginagamit na kagamitan sa mga power system. Ang kanilang pangunahing tungkulin ay upang ihiwalay ang boltahe sa panahon ng pagpapanatili ng kagamitan o linya upang matiyak ang kaligtasan. Hindi nila maaaring matakpan ang kasalukuyang load o short-circuit current at dapat gamitin kasabay ng mga circuit breaker. Kapag isinara ang kapangyarihan, dapat na buksan muna ang circuit breaker, na sinusundan ng disconnect switch; kapag nagpapanumbalik ng kapangyarihan, dapat na sarado muna ang disconnect switch, na sinusundan ng circuit breaker.

Magpadala ng Inquiry

Paglalarawan ng Produkto

AngPanlabas na High Voltage Disconnect Switchay ininhinyero para sa maaasahang circuit isolation sa panlabas na AC power system mula 40.5kV hanggang 220kV. Ito ay malawakang inilalapat sa mga substation, transmission lines, at grid switching station kung saan ang nakikitang paghihiwalay at mekanikal na kaligtasan ay kinakailangan sa ilalim ng mataas na boltahe na mga kondisyon.

Ang seryeng ito ng GW4 ay idinisenyo na may matibay na open-air na istraktura, na tinitiyak ang matatag na operasyon sa ilalim ng malupit na kondisyon ng panahon gaya ng malakas na ulan, yelo, karga ng hangin, at mga kapaligiran ng polusyon. Sinusuportahan nito ang parehong manual at motorized na mga mode ng pagpapatakbo, na nagbibigay ng flexibility para sa iba't ibang antas ng grid automation.

Mga Larawan ng Produkto

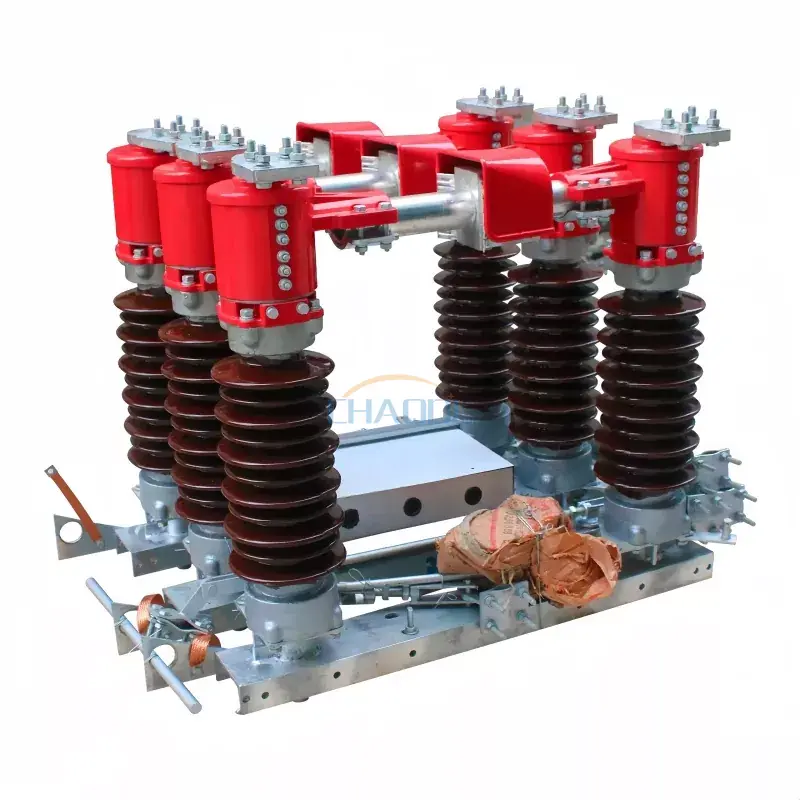

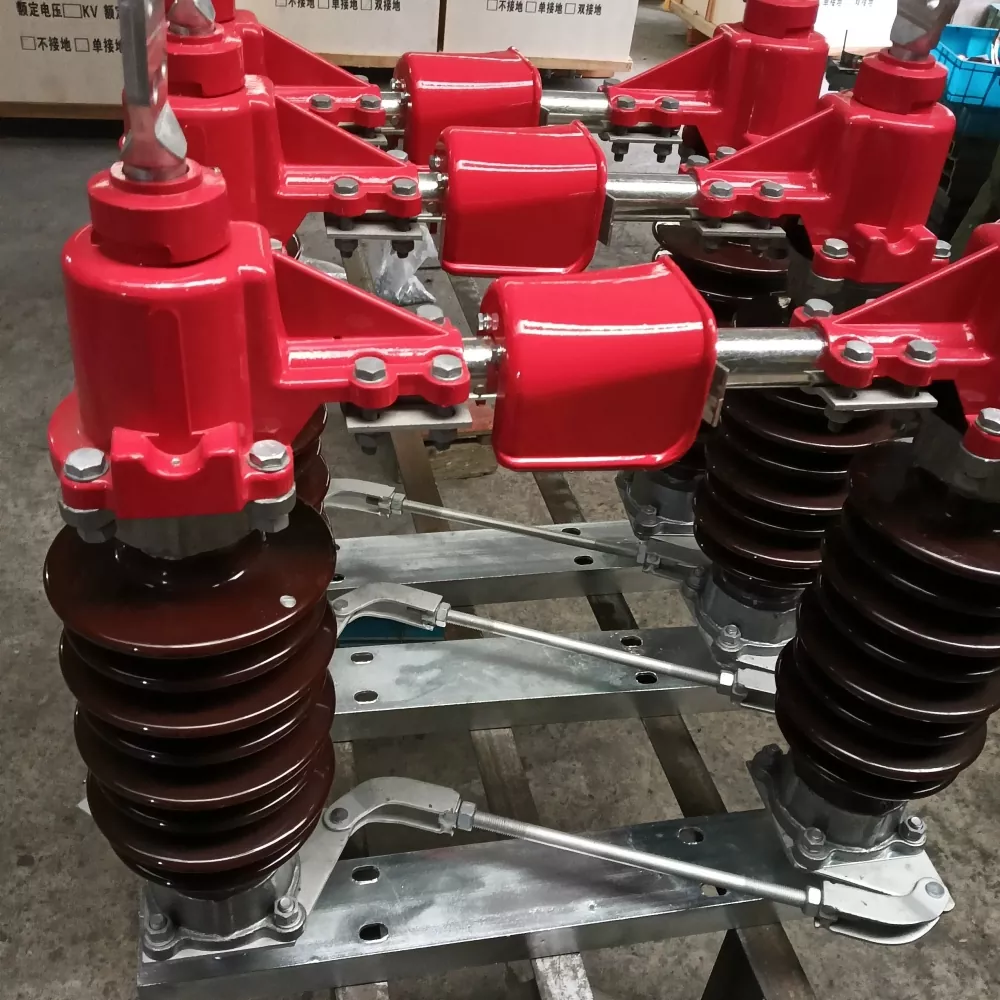

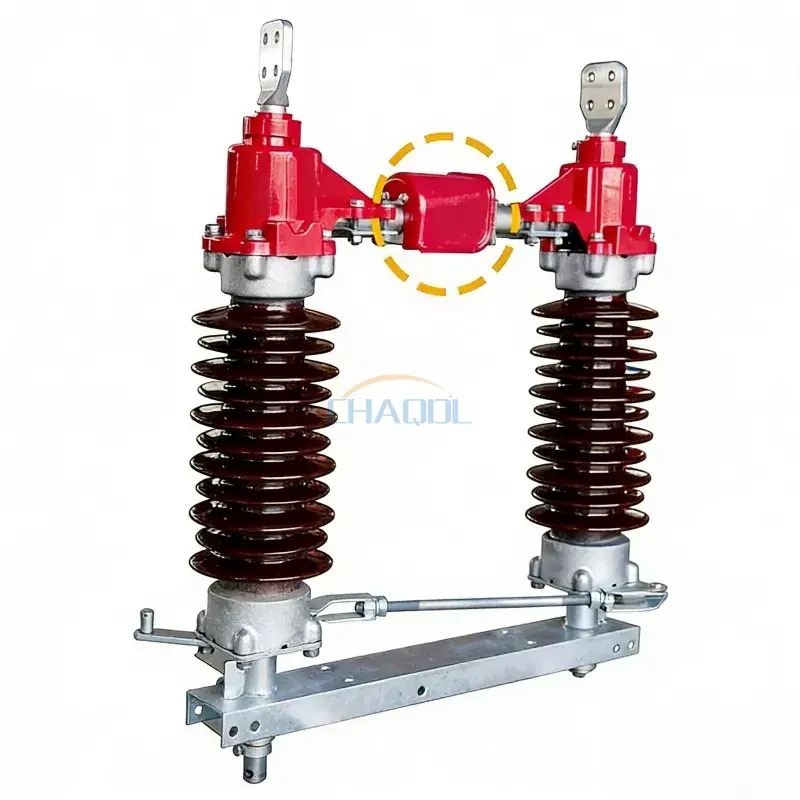

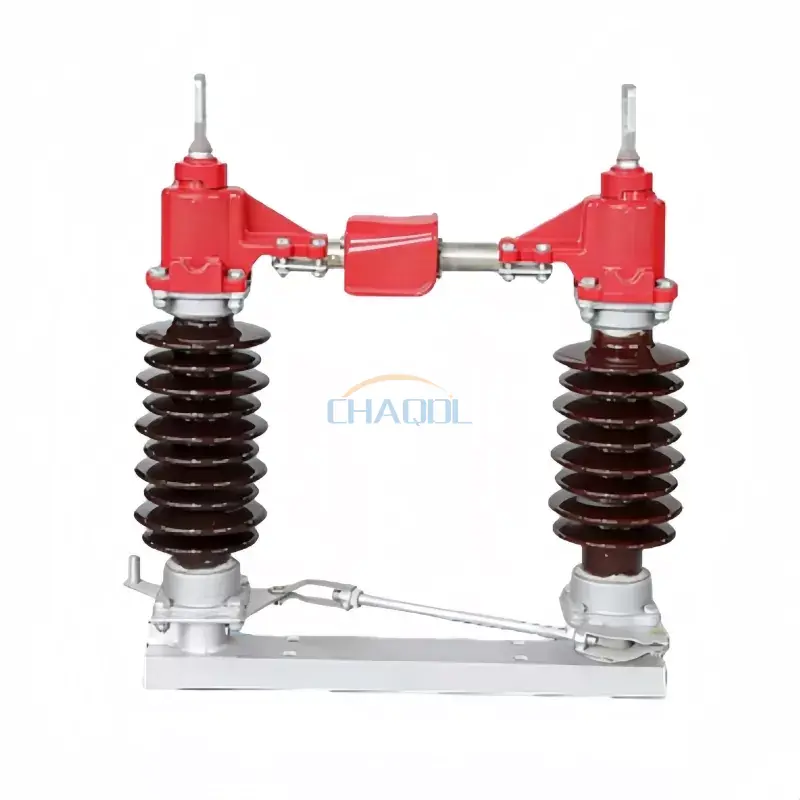

Outdoor High Voltage Disconnect Switch GW4 Series

Mga Tampok ng Structural Design at Engineering

Ang switch ay gumagamit ng horizontal rotary blade structure na may porcelain post insulators, conductive tubes, at high-strength galvanized steel base frame. Tinitiyak ng mechanical linkage system ang naka-synchronize na tatlong-phase na operasyon, na binabawasan ang mga panganib sa misalignment sa panahon ng paglipat.

Kung ikukumpara sa mga tradisyunal na isolator, itoPanlabas na High Voltage Disconnect Switchpinapabuti ang pagkakapareho ng presyon ng contact at binabawasan ang oksihenasyon sa mga kondaktibong joint, na makabuluhang nagpapahaba ng buhay ng serbisyo sa mga pangmatagalang panlabas na aplikasyon.

Mga Teknikal na Parameter

Pangalan ng Proyekto			Halaga ng parameter
Na-rate na boltahe			40.5KV		72.5KV		126KV
Na-rate na antas ng pagkakabukod	Ang 1 minutong dalas ng kuryente ay makatiis ng boltahe		95/115 KV		140/160 KV		230/245KV
	Ang salpok ng kidlat ay lumalaban sa boltahe		185/215 KV		325/375 KV		550/630 KV
Na-rate na dalas			50 Hz
Na-rate ang kasalukuyang			400/630/1000A		1250/1600/2000A		3150/4000A
Na-rate na panandaliang makatiis sa kasalukuyang			16/20/31.5kA		31.5/40kA		50kA
Rated peak makatiis sa kasalukuyang			40/50/63kA		80/100kA		125kA
Na-rate ang tagal ng short-circuit			4/2s
Na-rate na terminal mechanical load	Pahalang na pahaba na pagkarga		750N		1000N
	Pahalang na lateral load		500N		750N
	Puwersang patayo		750N		1000N
Buhay na mekanikal			2000 beses
Manu-manong pinapatakbo na mekanismo		Nang walang saligan	CS11(F)
		Iisang saligan	CS 8-6D(F)
		Dobleng saligan	Pangunahing pamutol CS14G, pamutol ng lupa CS11
		Kontrolin ang boltahe ng circuit	AC 220/380,DC 220
Mekanismo ng pagpapatakbo na hinimok ng motor		Modelo	CJ5/CJ6
		Boltahe ng motor	AC220/380，DC220
		Kontrolin ang boltahe ng circuit	AC220,DC220
		Oras ng pagbubukas (ng circuit breaker)	6±1s
Timbang ng produkto		Hindi grounded	360kg	500kg		700kg
		Iisang saligan	410kg	600kg		800kg
		Dobleng saligan	460kg	700kg		900kg

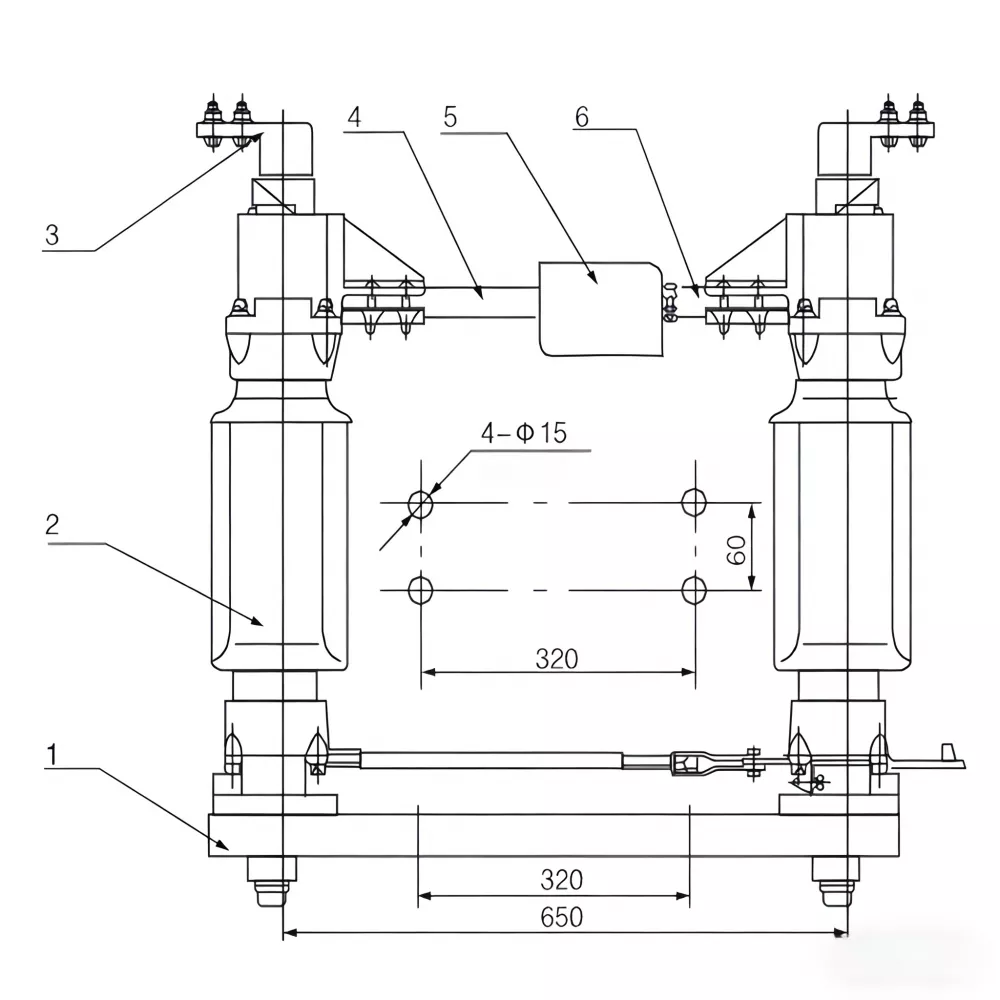

Diagram ng Mga Dimensyon ng Produkto

Pangkalahatang-ideya ng Structural ng Serye ng GW4

GW4 Outdoor High Voltage Disconnect Switch Structure

1. Base

2. Suporta sa insulator

3. Wire terminal

4. Nakatigil na conductive tube

5. Square water cover

6. Movable conductive tube

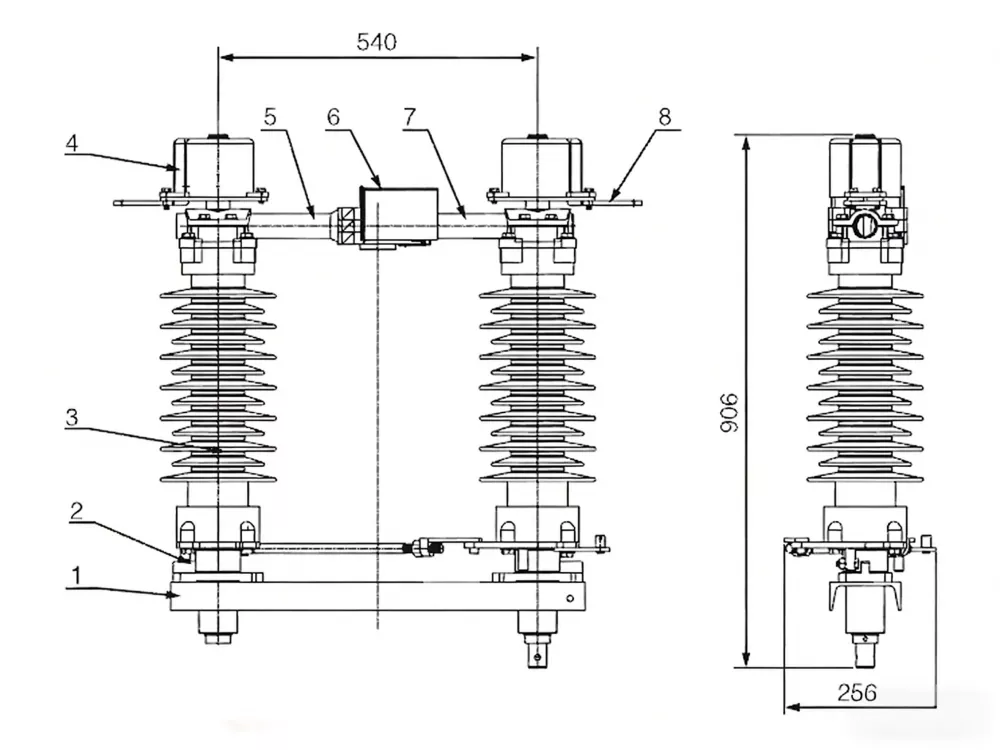

Iisang Pole Configuration

Single Pole Outdoor High Voltage Disconnect Switch

1. Channel steel bracket

2. Base ng suporta

3. Insulating post

4. Kanang outlet terminal

5. Cylindrical end conductive rod

6. Pabalat ng ulan

7. Makipag-ugnayan sa conductive rod

8. Kaliwang outlet terminal

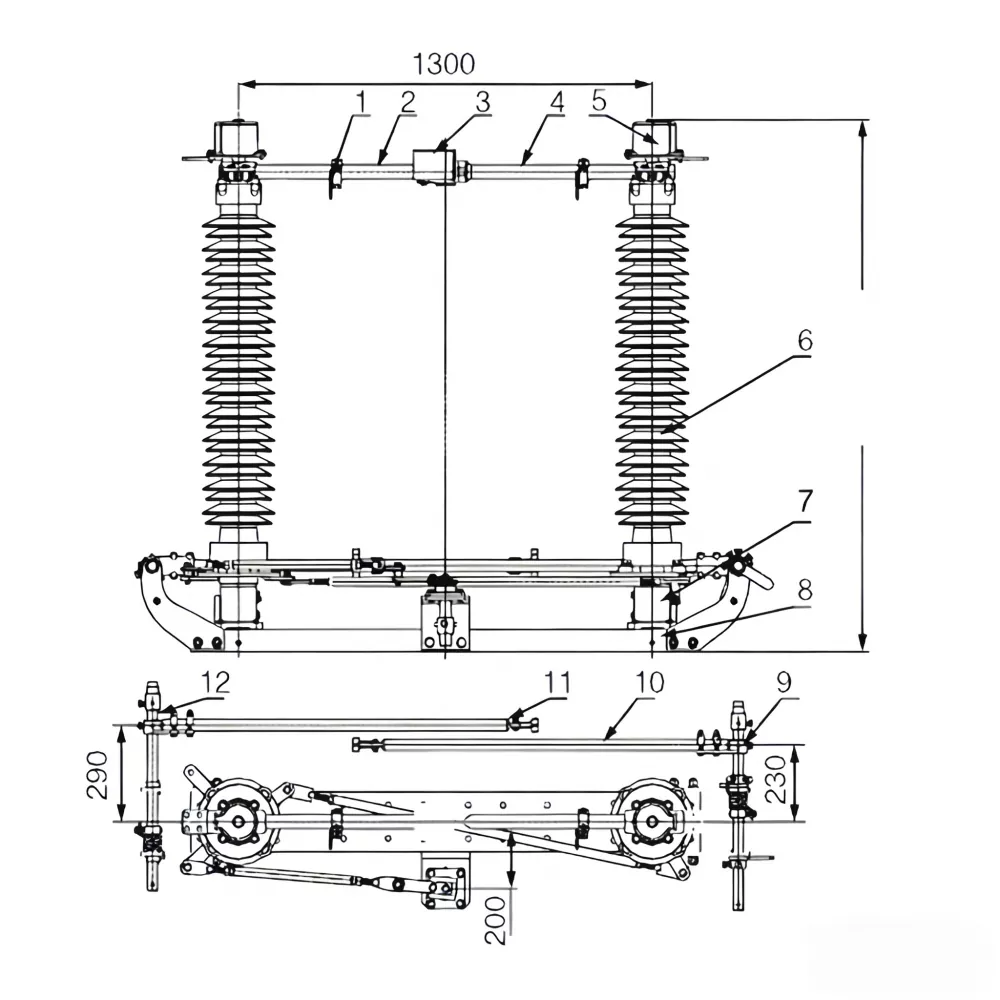

126kV High Voltage Structure

126kV Outdoor High Voltage Disconnect Switch

1. Grounding switch fixed contact

2. Contact guide rod

3. Hindi kinakalawang na asero rain cover

4. Cylindrical conductive rod

5. Flexible na bloke ng terminal ng koneksyon

6. Insulating support

7. Bearing housing

8. Pag-mount ng base frame

9. Right grounding switch assembly

10. Grounding switch steel pipe

11. Grounding switch na gumagalaw na contact

12. Kaliwa grounding switch assembly

Mga Bentahe ng Engineering Kumpara sa Mga Pangkaraniwang Produkto

Item ng Paghahambing	GW4 Series Panlabas na High Voltage Disconnect Switch	Mga Produktong Pangkaraniwang Pamilihan
Katatagan ng Structural	Reinforced steel base na may naka-synchronize na three-phase linkage	Independent phase operation na may mas mataas na panganib sa misalignment
Pagganap ng Contact	Na-optimize na conductive tube na may pinababang oxidation resistance	Karaniwang tansong contact na madaling kapitan ng pangmatagalang pagsusuot
Paglaban sa Panahon	Idinisenyo para sa ulan, yelo, hangin, at polusyon na kapaligiran	Limitadong proteksyon laban sa malupit na mga kondisyon sa labas
Mode ng Operasyon	Sinusuportahan ang manual at motor-driven na operasyon	Kadalasang manual-only system
Kinakailangan sa Pagpapanatili	Mababang pagpapanatili na may mahabang pagitan ng inspeksyon	Kinakailangan ang madalas na pagpapanatili

Mga Sitwasyon ng Application

Ang Outdoor High Voltage Disconnect Switch ay malawakang ginagamit sa:

Mga substation ng high-voltage transmission
Mga power distribution network at grid switching station
Mga sistema ng supply ng kuryente sa industriya
Mga substation ng renewable energy (hangin at solar farm)
Mga sistema ng kuryente sa tren at imprastraktura

Mga Tala sa Pag-install at Operasyon

Ang wastong pagkakahanay ng rotating shaft at insulator support structure ay kritikal upang matiyak ang maayos na mekanikal na operasyon. Ang base frame ay dapat na ligtas na naka-ground, at ang operating mekanismo ay dapat na masuri bago ang energization upang matiyak ang ligtas na pagganap ng paglipat sa ilalim ng mga kondisyon na walang load.

FAQ

Q1: Ano ang pangunahing function nitong Outdoor High Voltage Disconnect Switch?
Nagbibigay ito ng nakikitang paghihiwalay ng mga circuit na may mataas na boltahe upang matiyak ang ligtas na pagpapanatili at pagpapatakbo ng system.

T2: Maaari bang gumana ang switch na ito sa ilalim ng mabigat na kondisyon ng panahon sa labas?
Oo, ito ay dinisenyo para sa matinding panlabas na kapaligiran kabilang ang polusyon, ulan, yelo, at mga kondisyon ng pagkarga ng hangin.

Q3: Ano ang pinagkaiba ng serye ng GW4 sa mga karaniwang isolator?
Nag-aalok ito ng pinahusay na mekanikal na pag-synchronize, mas malakas na resistensya sa kaagnasan, at mas mahabang buhay ng pagpapatakbo kumpara sa mga karaniwang modelo.

Q4: Available ba ang motorized operation?
Oo, parehong manual at motor-driven na mekanismo ay maaaring i-configure depende sa mga kinakailangan ng proyekto.

Q5: Anong mga industriya ang karaniwang gumagamit ng kagamitang ito?
Ito ay malawakang ginagamit sa power transmission, substation, renewable energy system, at mabibigat na pang-industriyang electrical network.
