40.5KV Panlabas na Disconnecting Switch

Model:GW5-40.5

Ang independiyenteng binuo ng Anqiang Power na 40.5KV outdoor disconnecting switch ay isang double-column, horizontal break, center-opening type, at maaaring nilagyan ng grounding switch sa isa o magkabilang gilid. Ito ay isang panlabas na high-voltage na device na angkop para sa AC 50Hz na mga application, na may rate na antas ng boltahe na 40.5KV, 72.5KV, at 126KV. Maaari naming i-customize ito ayon sa mga guhit o mga kinakailangan ng customer.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang serye ng GW540.5KV Panlabas na Disconnecting Switchay dinisenyo para sa medium at mataas na boltahe na transmission at distribution network na tumatakbo sa ilalim ng AC 50Hz na mga kondisyon. Ito ay malawakang ginagamit sa mga substation at power station upang ligtas na ihiwalay ang mga circuit sa ilalim ng boltahe nang walang load current. Ang istraktura ay gumagamit ng isang double-column na pahalang na V-type na mekanismo ng pagbubukas, na tinitiyak ang matatag na electrical clearance at malakas na mekanikal na pagiging maaasahan sa malupit na panlabas na kapaligiran.

Kung ikukumpara sa mga tradisyunal na isolating switch, ito40.5KV Panlabas na Disconnecting Switchnagbibigay ng pinahusay na paglaban ng hangin, pinahusay na pagganap laban sa polusyon, at isang mas matatag na sistema ng pakikipag-ugnayan, na ginagawa itong angkop para sa pangmatagalang operasyon sa mga rehiyon sa baybayin, disyerto, at mataas na kahalumigmigan.

Mga Pangunahing Tampok ng Disenyo

Double-column V-shaped horizontal opening structure para sa pinabuting stability
Modular na disenyo ng poste na may mataas na lakas na porselana o composite insulators
Sinusuportahan ang manual at motorized na mga mode ng operasyon
Opsyonal na mga pagsasaayos ng saligan: hindi pinagbabatayan, iisang pinagbabatayan, may dalawang pinagbabatayan
Mechanical interlocking system sa pagitan ng pangunahing blade at grounding blade para sa kaligtasan
Pinahusay na paglaban sa kaagnasan para sa panlabas na pangmatagalang serbisyo

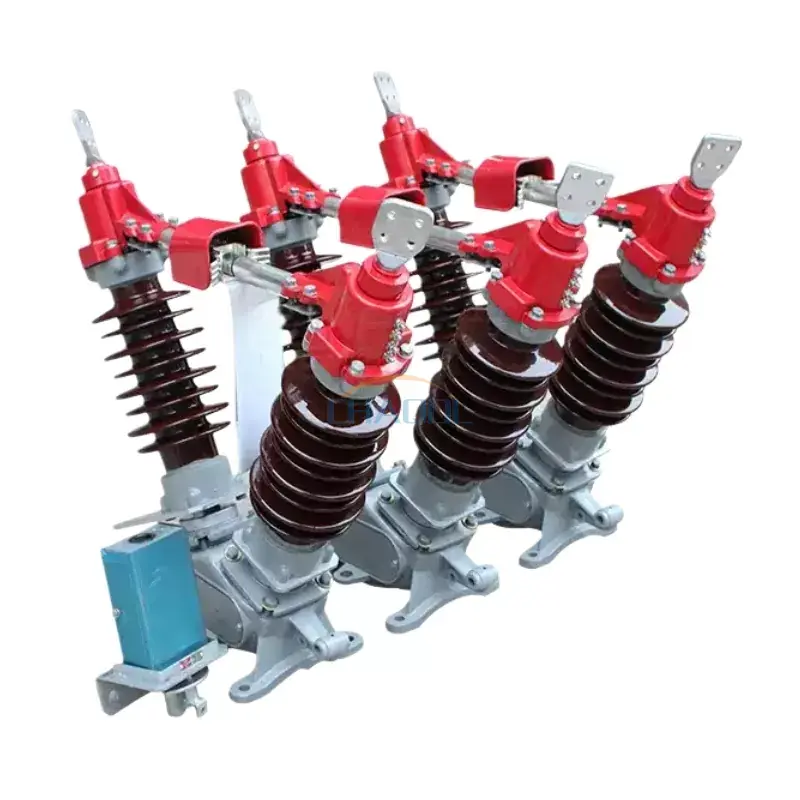

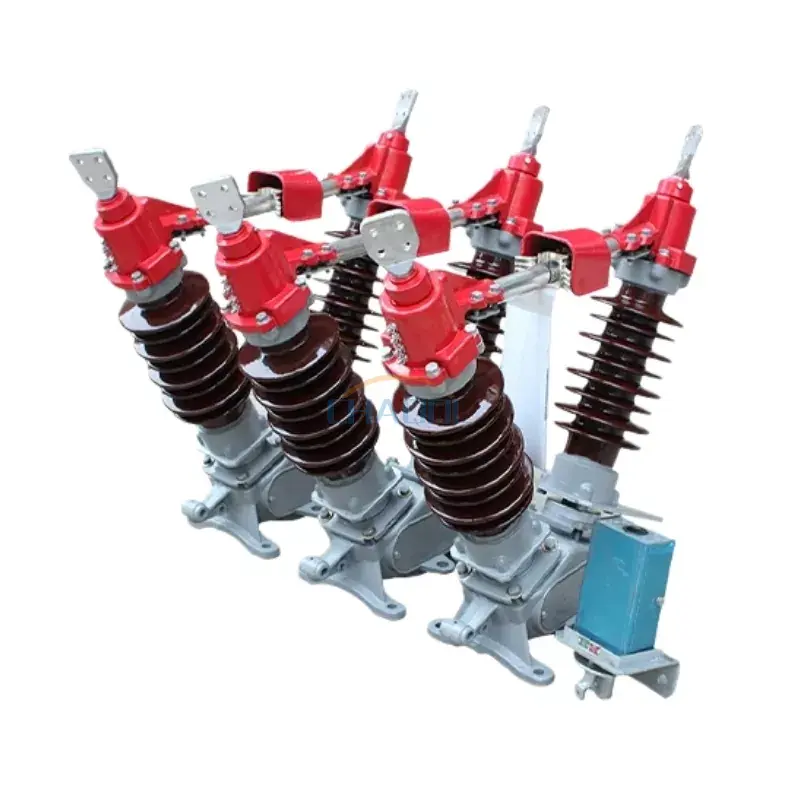

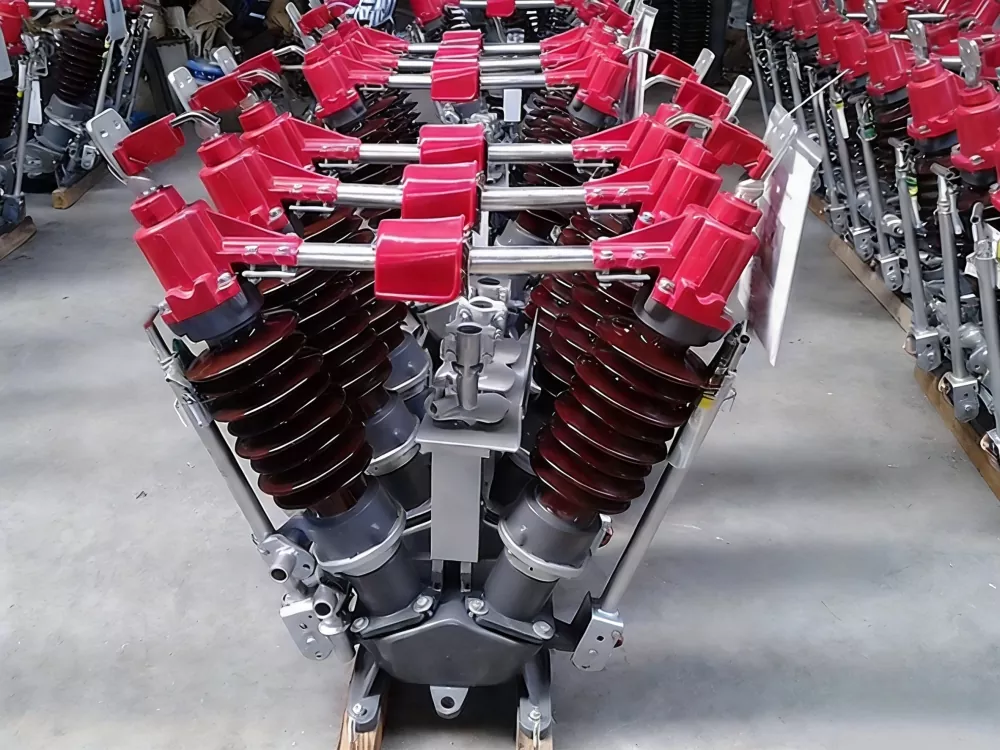

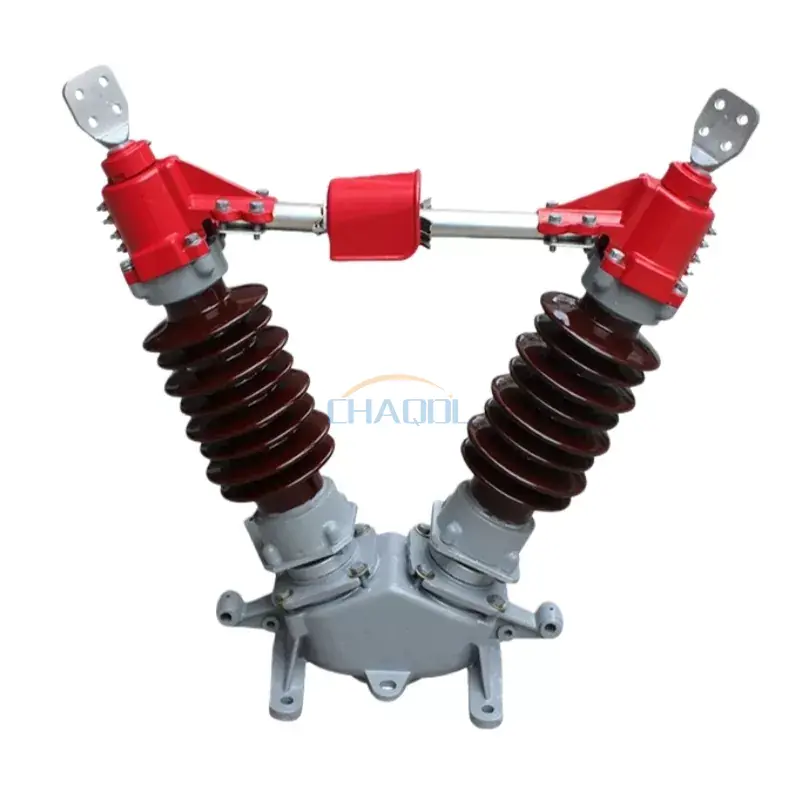

Aktwal na Larawan ng Produkto

40.5KV Outdoor Disconnecting Switch

Mga Teknikal na Parameter

Pangalan ng Proyekto			Halaga ng parameter
Na-rate na boltahe			40.5KV	72.5KV			126KV
Na-rate na antas ng pagkakabukod	Ang 1 minutong dalas ng kuryente ay makatiis ng boltahe		95/115 KV	140/160 KV			230/245KV
	Ang salpok ng kidlat ay lumalaban sa boltahe		185/215 KV	325/375 KV			550/630 KV
Na-rate na dalas			50 Hz
Na-rate ang kasalukuyang			630/1250A	1600A			2000A
Na-rate ang tagal ng short-circuit			4/2s
Na-rate na terminal mechanical load	Pahalang na pahaba na pagkarga		750N	1000N
	Pahalang na lateral load		500N	750N
	Puwersang patayo		750N	1000N
Distansiya ng creepage			1013/1256mm	1813/2248mm
Buhay na mekanikal			2000 beses
Manu-manong pinapatakbo na mekanismo			CS17，CS17G
Mekanismo ng pagpapatakbo na hinimok ng motor		Modelo	CJ5/CJ6
		Boltahe ng motor	AC220/380，DC220
		Kontrolin ang boltahe ng circuit	AC220,DC220
		Oras ng pagbubukas (ng circuit breaker)	6±1s
Timbang ng produkto		Hindi grounded	360kg		500kg	800kg
		Iisang saligan	390kg		560kg	900kg
		Dobleng saligan	430kg		620kg	1000kg

Diagram ng Mga Dimensyon ng Produkto

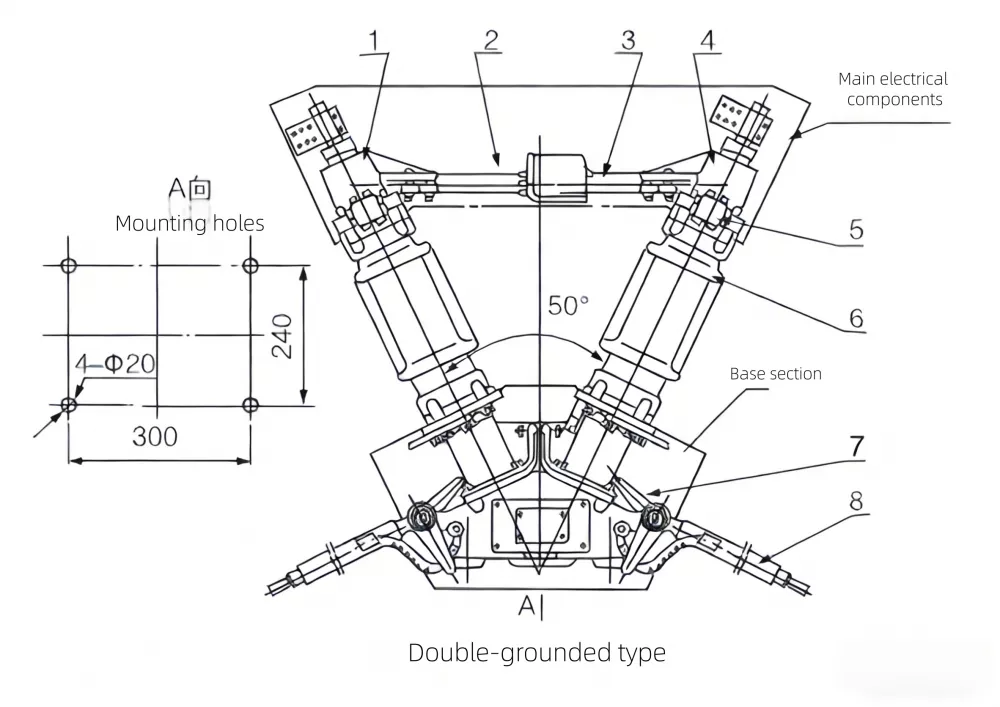

GW5-40.5KV Outdoor Disconnecting Switch Dimensions Diagram

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Terminal block
2. Pangunahing contact
3. Pangunahing contact finger
4. Terminal block
5. Grounding contact daliri
6. Post insulator
7. Limitahan ang plato
8. Grounding switch

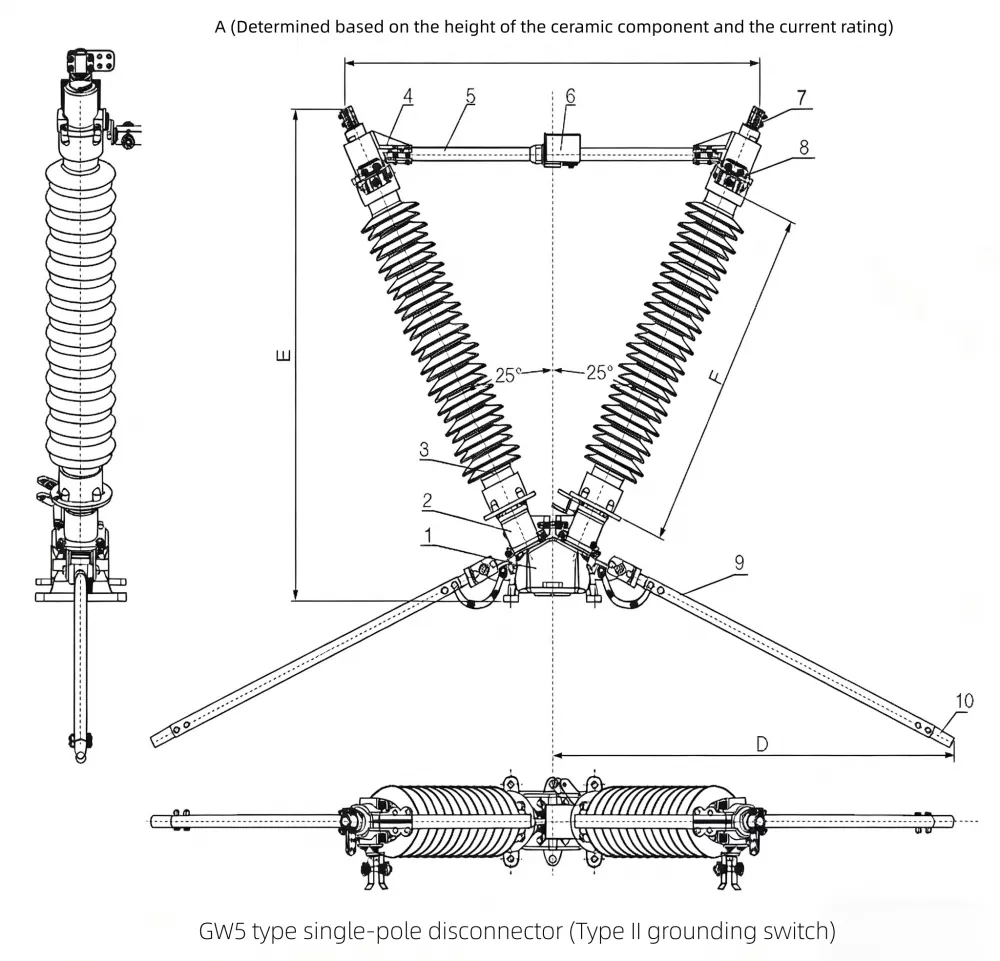

GW5-126 Outdoor Disconnect Switch Dimensions Diagram

Outdoor High Voltage Disconnect Switch Diagram

1. Base
2. Suporta
3. Insulating post
4. Terminal block
5. Round shaft conductive rod
6. Square shaft conductive rod
7. Terminal clamp
8. Grounding switch nakatigil na contact
9. Grounding switch aluminum tube
10. Grounding switch contact

Paghahambing Sa Mga Katulad na Produkto

Item sa Pagsusuri	Ang aming GW5 40.5KV Panlabas na Disconnecting Switch	Karaniwang Modelo ng Kakumpitensya
Structural stability	Double-column V-type na reinforced na disenyo na may mas mataas na wind resistance	Single-column na istraktura, mas mababang mekanikal na katatagan
Pagganap ng contact	Silver-plated contact fingers, na-optimize na pamamahagi ng presyon	Mga karaniwang tansong contact, mas mabilis na pagsusuot
Panlabas na tibay	Anti-corrosion coating + reinforced insulator system	Pangunahing patong, limitadong pagganap sa baybayin
Kakayahang umangkop sa operasyon	Sinusuportahan ang manual + motorized na operasyon na may interlock na proteksyon	Kadalasang manual operation lang
Gastos sa pagpapanatili	Mababa dahil sa mahabang buhay ng makina (2000 cycle)	Mas mataas na dalas ng pagpapanatili

Mga Sitwasyon ng Application

Ang40.5KV Panlabas na Disconnecting Switchay malawakang inilalapat sa:

Mga substation at switchyard na may mataas na boltahe
Mga sistema ng paghihiwalay ng linya ng paghahatid ng kuryente
Mga network ng pamamahagi ng kapangyarihang pang-industriya
Mga renewable energy grid connection point (hangin at solar farm)
Mga proyekto sa pag-upgrade ng urban at rural grid

Sa matibay na mekanikal na disenyo nito at matatag na pagganap ng kuryente, ang disconnector na ito ay isang maaasahang pagpipilian para sa mga operator na nangangailangan ng pangmatagalang kaligtasan at kahusayan sa pagpapatakbo sa mga panlabas na kapaligiran.
