24kV Pole Mounted High Voltage Circuit Breaker

Ang 24kV Pole Mounted High Voltage Circuit Breaker ay isang ZW32-24 series na panlabas na vacuum circuit breaker na idinisenyo para sa medium-voltage power distribution system. Ito ay malawakang ginagamit para sa pagpapalit ng load currents, pag-abala sa mga overload na alon, at pag-clear ng mga short-circuit fault sa mga electrical network. Nagtatampok ng advanced na teknolohiya ng vacuum interruption, isang corrosion-resistant na istraktura, at maaasahang mga mekanismo sa pagpapatakbo, tinitiyak ng circuit breaker na ito ang ligtas at matatag na operasyon sa mga substation, mga pasilidad na pang-industriya, mga proyektong nababagong enerhiya, at mga sistema ng pamamahagi ng utility.

Bilang isang propesyonal na tagagawa ng 24kV vacuum circuit breaker, nagbibigay kami ng matibay at mataas na pagganap na mga solusyon para sa mga power utilities, mga electrical contractor, mga proyekto ng EPC, at mga operator ng network ng pamamahagi sa buong mundo.

Ano ang isang 24kV Pole Mounted High Voltage Circuit Breaker?

Ang 24kV pole mounted vacuum circuit breaker (VCB) ay isang panlabas na medium-voltage switching device na naka-install sa mga utility pole upang protektahan ang mga power distribution system mula sa mga overload, short circuit, at electrical faults. Gumagamit ang breaker ng mga vacuum interrupter upang patayin ang mga arko nang mabilis at ligtas, na nagbibigay ng mahusay na pagganap ng pagkakabukod at mahabang buhay ng serbisyo.

Kung ikukumpara sa mga tradisyunal na oil circuit breaker at SF6 circuit breaker, ang mga vacuum circuit breaker ay nag-aalok ng mga makabuluhang pakinabang kabilang ang mas mababang mga kinakailangan sa pagpapanatili, pagkamagiliw sa kapaligiran, mas mataas na pagiging maaasahan sa pagpapatakbo, at mas mahabang buhay ng makina.

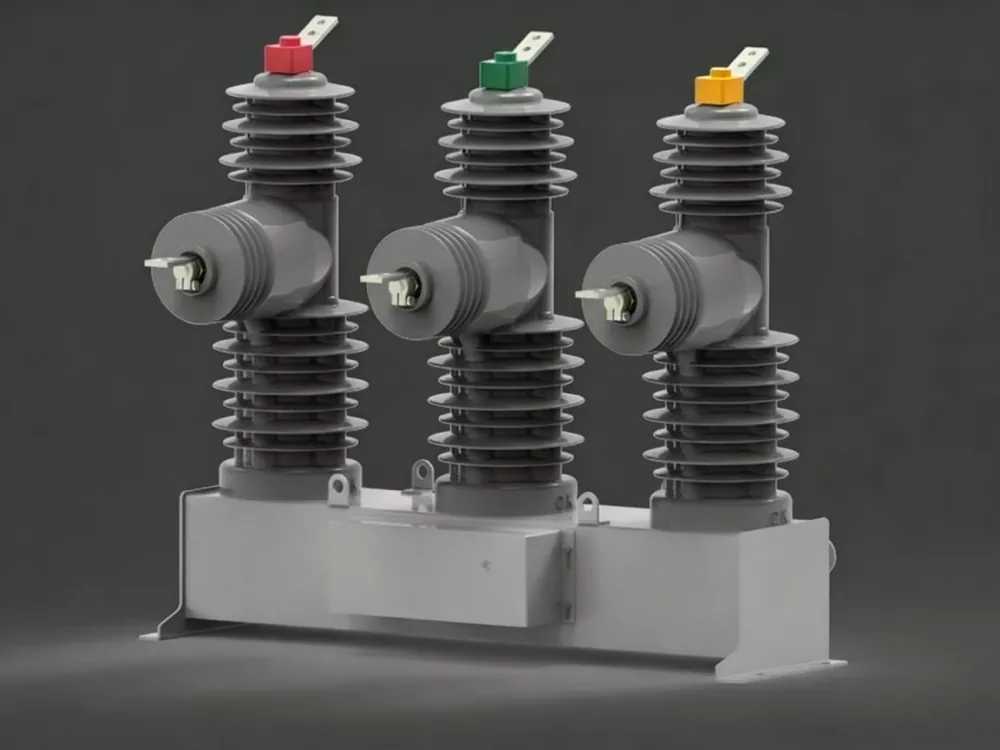

Diagram ng Hitsura

Ang compact pole-mounted na istraktura ay idinisenyo para sa panlabas na pag-install at pangmatagalang operasyon sa hinihingi na mga kondisyon sa kapaligiran. Tinitiyak ng matatag na konstruksyon nito ang mahusay na paglaban sa kahalumigmigan, alikabok, ultraviolet radiation, at kaagnasan.

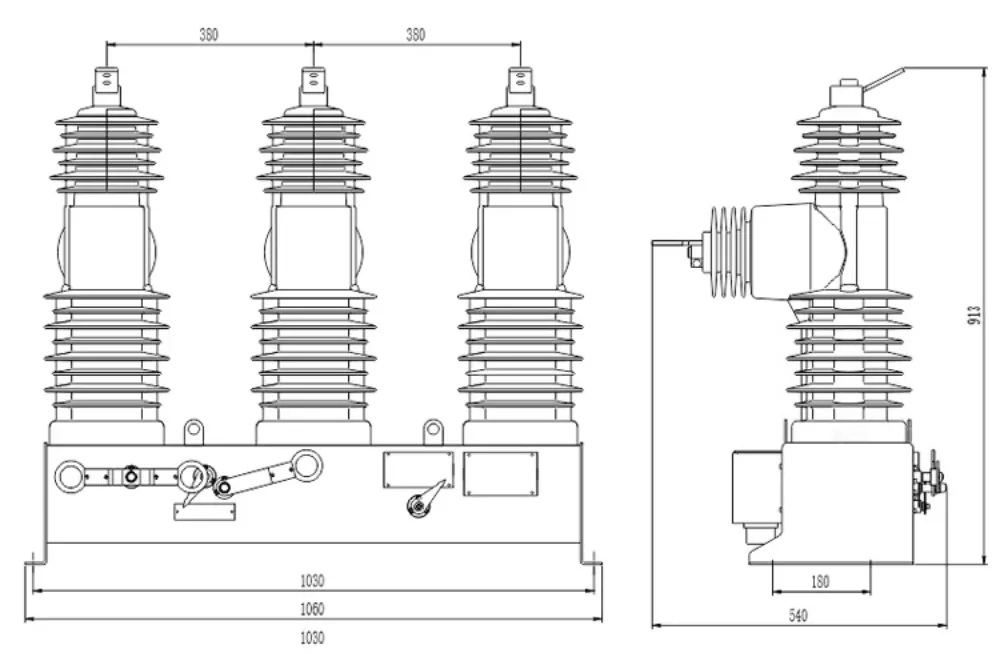

Diagram ng Mga Dimensyon ng Produkto

Ang na-optimize na disenyo ng istruktura ay nagpapaliit sa mga kinakailangan sa espasyo sa pag-install habang pinapanatili ang mataas na pagganap ng pagkakabukod at kaligtasan sa pagpapatakbo. Binabawasan din ng compact size ang mga gastos sa transportasyon at pag-install.

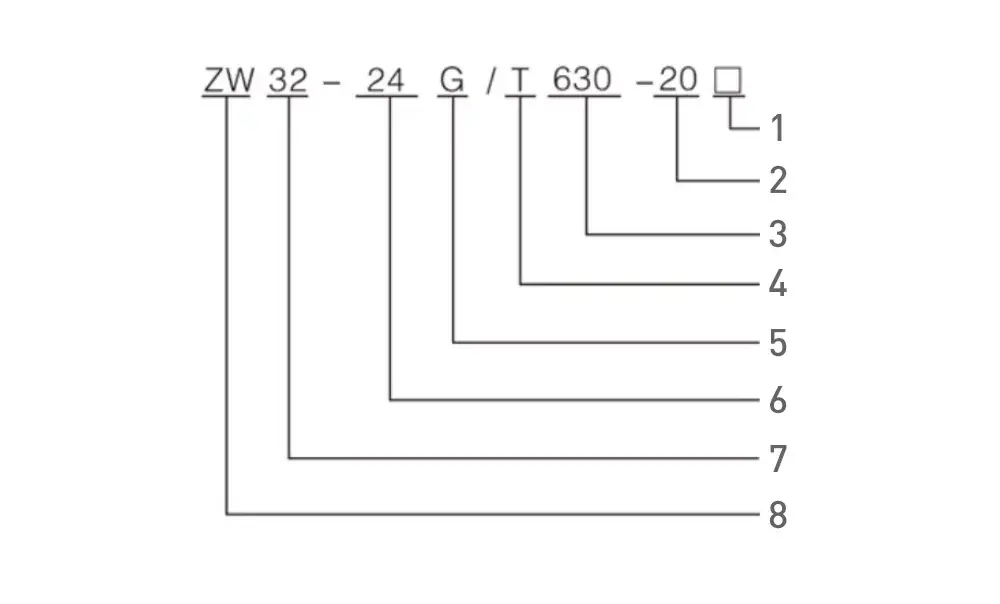

Mga Teknikal na Parameter

1. Electrically operated

2. Rated short-circuit breaking current (KA)

3. Rated kasalukuyang (A)

4. Spring operating mekanismo

5. Sa isolating switch

6. Na-rate na boltahe (KV)

7. Disenyo ng serial number

8. Panlabas na vacuum circuit breaker

Mga Pangunahing Tampok

Advanced na Vacuum Arc Extinguishing Technology

Mabilis na pinapatay ng vacuum interrupter ang mga de-koryenteng arko sa panahon ng pagpapatakbo ng paglipat, na makabuluhang nagpapabuti sa kaligtasan at nakakabawas sa pagkasuot ng contact. Ang teknolohiyang ito ay nagbibigay ng mahusay na dielectric strength at maaasahang interruption performance sa buong lifecycle ng produkto.

Mataas na Short-Circuit Breaking Capacity

Sa may rate na short-circuit breaking current na hanggang 25kA, ang breaker ay maaaring epektibong ihiwalay ang mga fault at protektahan ang mahahalagang kagamitang elektrikal mula sa pinsalang dulot ng abnormal na kasalukuyang mga kondisyon.

Napakahusay na Panlabas na Kakayahang Maangkop sa Kapaligiran

Ang pabahay ay ginawa mula sa mataas na kalidad na hindi kinakalawang na asero o Dacromet-coated na bakal at tinapos sa UV-resistant coatings. Nagbibigay ito ng mahusay na proteksyon laban sa kaagnasan, spray ng asin, kahalumigmigan, alikabok, at malupit na kondisyon ng panahon.

Maaasahang Spring Operating Mechanism

Ang spring-operated na mekanismo ay naghahatid ng mabilis na pagbubukas at pagsasara ng pagganap na may mababang ingay sa pagpapatakbo at kaunting rebound. Tinitiyak nito ang matatag na mekanikal na operasyon at pinahabang buhay ng serbisyo.

Mababang Konsumo ng kuryente

Ang mekanismo ng pagpapatakbo ay nangangailangan ng mas mababa sa 70W na panlabas na kapangyarihan, na ginagawang angkop para sa mga malayuang pag-install at madaling pagsasama sa mga backup na sistema ng kuryente.

Mga aplikasyon

Ang 24kV outdoor vacuum circuit breaker ay malawakang ginagamit sa:

• Mga network ng pamamahagi ng kuryente
• Mga de-koryenteng substation
• Mga negosyong pang-industriya at pagmimina
• Mga proyekto sa elektripikasyon sa kanayunan
• Mga istasyon ng kuryente ng solar photovoltaic
• Mga sistema ng pagbuo ng enerhiya ng hangin
• Mga proyekto ng automation ng smart grid
• Mga sistema ng paghahatid at pamamahagi ng utility

Mga Tampok na Pang-istruktura

1. High-Strength Enclosure
Ang enclosure ay gumagamit ng hindi kinakalawang na asero o espesyal na ginagamot na konstruksiyon ng steel plate. Ang advanced na anti-corrosion treatment ay makabuluhang nagpapabuti ng resistensya sa pagtanda sa kapaligiran at pagkakalantad sa kemikal.

2. Silicone Rubber Insulation Pole
Ang APG insulated pole ay naka-encapsulated ng high-performance na silicone rubber, na nagbibigay ng mga natatanging katangian ng insulation, anti-condensation na kakayahan, at pangmatagalang pagiging maaasahan.

3. Vacuum Interrupter Unit
Ang vacuum interrupter ay nagsisilbing core switching component at tinitiyak ang maaasahang kasalukuyang pagkagambala na may kaunting mga kinakailangan sa pagpapanatili.

4. Intelligent Control Compatibility
Maaaring isama ang mga opsyonal na intelligent controller para sa malayuang pagsubaybay, pagtukoy ng fault, remote switching, at SCADA system communication.

Mga Benepisyo para sa Utility at Industrial Users

• Mabilis na paghihiwalay ng fault at pinahusay na pagiging maaasahan ng system
• Nabawasan ang mga gastos sa pagpapanatili at pagpapatakbo
• Mahabang buhay ng mekanikal at elektrikal na serbisyo
• Mataas na kaligtasan sa pagpapatakbo at pagganap ng paglipat
• Makakapaligiran na teknolohiya ng vacuum interruption
• Angkop para sa malupit na panlabas na kapaligiran
• Madaling pag-install at pagpapanatili
• Smart grid at SCADA compatibility

Mga Kinakailangan sa Kapaligiran sa Pag-install

Para sa pinakamainam na pagganap, ang 24kV pole mounted circuit breaker ay dapat na naka-install sa ilalim ng mga sumusunod na kondisyon:

• Temperatura sa paligid sa pagitan ng -30°C at +40°C
• Altitude na hindi hihigit sa 1500 metro
• Walang matinding vibration o mechanical shock
• Walang napakakaagnas na mga gas o sumasabog na kapaligiran
• Wastong saligan ayon sa mga pamantayang elektrikal

Bakit Piliin ang Aming 24kV Pole Mounted High Voltage Circuit Breaker?

• Propesyonal na tagagawa ng medium-voltage switchgear
• Mahigpit na kontrol sa kalidad at pagsubok sa pabrika
• Mga serbisyo sa pagpapasadya ng OEM at ODM
• Maaasahang teknolohiya ng vacuum interrupter
• Mapagkumpitensyang direktang pagpepresyo ng pabrika
• Mabilis na suporta sa paghahatid sa buong mundo
• Komprehensibong tulong teknikal
• Pangmatagalang serbisyo pagkatapos ng benta

Mga Madalas Itanong

Ano ang pangunahing function ng isang 24kV Pole Mounted High Voltage Circuit Breaker?

Ito ay ginagamit upang lumipat ng mga agos ng pagkarga, makagambala sa mga overload na alon, at ihiwalay ang mga short-circuit fault sa mga sistema ng pamamahagi ng katamtamang boltahe ng kuryente.

Maaari bang malayuang kontrolin ang circuit breaker?

Oo. Maaaring suportahan ng mga opsyonal na intelligent control unit ang malayuang operasyon, pagsubaybay, diagnosis ng fault, at komunikasyon ng SCADA.

Ang circuit breaker na ito ay angkop para sa solar at wind power projects?

Oo. Ito ay malawakang ginagamit sa renewable energy power plants, kabilang ang solar photovoltaic farm, wind farm, at mga proyekto sa pag-iimbak ng enerhiya.

Ano ang mga pakinabang ng mga vacuum circuit breaker kaysa sa SF6 circuit breaker?

Ang mga vacuum circuit breaker ay environment friendly, nangangailangan ng mas kaunting maintenance, mas mahabang buhay ng serbisyo, at inaalis ang pangangailangan para sa SF6 gas handling.

Sinusuportahan mo ba ang OEM at customized na mga detalye?

Oo. Maaari kaming magbigay ng mga customized na configuration, operating mechanism, intelligent controllers, at branding services ayon sa mga kinakailangan ng proyekto.
