Paano Gumagana ang Through Core Current Transformer?

Abstract: Sa pamamagitan ng mga pangunahing kasalukuyang mga transformeray mga kritikal na device sa mga electrical system, na nagpapagana ng tumpak na pagsukat ng kasalukuyang para sa pagsubaybay, proteksyon, at kontrol. Tinutuklas ng artikulong ito ang kanilang mga prinsipyo sa pagtatrabaho, mga pakinabang, pagsasaalang-alang sa pag-install, at karaniwang alalahanin ng customer, na tumutulong sa mga inhinyero at tagapamahala ng pasilidad na gumawa ng matalinong mga desisyon.

Talaan ng mga Nilalaman

• Ano ang Through Core Current Transformer?
• Prinsipyo ng Paggawa ng Through Core Current Transformers
• Pangunahing Kalamangan
• Mga Pagsasaalang-alang sa Pag-install
• Mga Karaniwang Aplikasyon
• Mga Karaniwang Isyu at Pag-troubleshoot
• FAQ

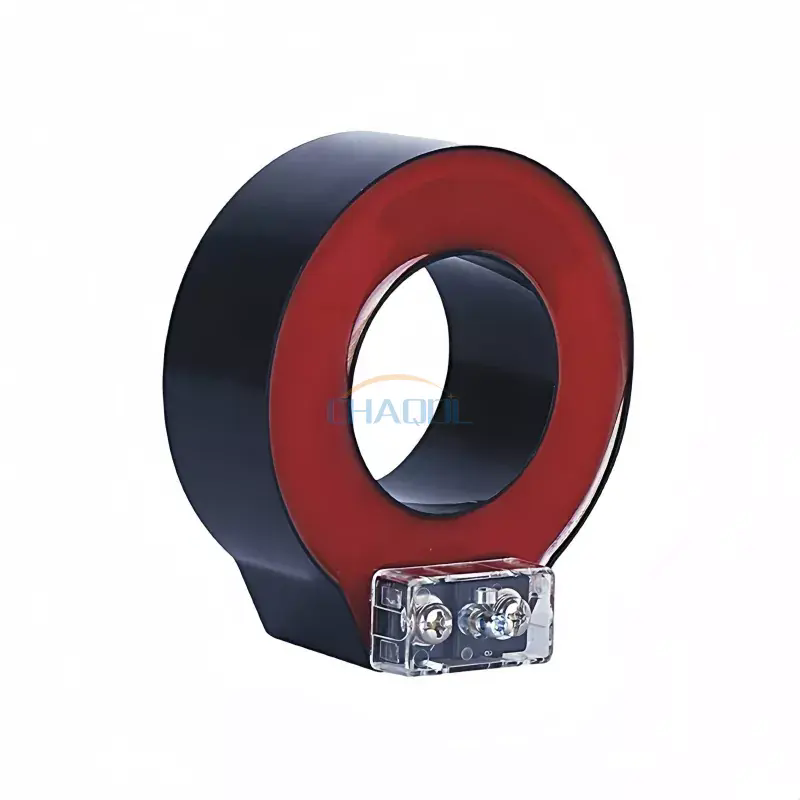

Ano ang Through Core Current Transformer?

A Sa pamamagitan ng Core Current Transformer (TCCT)ay isang de-koryenteng aparato na idinisenyo upang sukatin ang alternating current (AC) sa pamamagitan ng paggawa ng pinababang kasalukuyang proporsyonal sa kasalukuyang nasa pangunahing circuit. Hindi tulad ng window-type o split-core na mga transformer, ang conductor ay direktang dumadaan sa core ng TCCT, na nagbibigay-daan sa isang compact na disenyo at tumpak na pagsukat.

• Direktang dumadaan sa core ang Pangunahing Konduktor
• Ang pangalawang paikot-ikot ay nagbibigay ng pinaliit-pababang kasalukuyang para sa pagsukat
• Ginagamit para sa mga relay ng proteksyon, metro, at mga sistema ng pagsubaybay

Prinsipyo ng Paggawa ng Through Core Current Transformers

Ang TCCT ay nagpapatakbo batay saelectromagnetic induction. Ang pangunahing konduktor ay bumubuo ng isang magnetic field na proporsyonal sa kasalukuyang dumadaloy dito. Ang magnetic field na ito ay nag-uudyok ng isang kasalukuyang sa pangalawang paikot-ikot, na pagkatapos ay ligtas na masusukat ng mga instrumento nang walang direktang pagkakalantad sa mataas na boltahe.

Pangunahing Kalamangan

• Compact na Disenyo:Madaling umaangkop sa switchgear at panel installation.
• Mataas na Katumpakan:Maaasahang mga sukat para sa mga proteksiyon na relay at mga aparato sa pagsukat.
• Matibay:Matatag na konstruksyon para sa pangmatagalang operasyon sa mga pang-industriyang kapaligiran.
• Madaling Pagpapanatili:Minimal na servicing ang kailangan dahil sa simpleng construction.

Mga Pagsasaalang-alang sa Pag-install

Tinitiyak ng wastong pag-install ang pinakamainam na pagganap ng mga TCCT. Kabilang sa mga pangunahing salik ang:

1. Tiyakin na ang pangunahing konduktor ay nakasentro sa core upang maiwasan ang mga error sa pagsukat.
2. I-verify ang tamang pangalawang wiring at polarity para sa tumpak na mga pagbabasa.
3. Panatilihin ang naaangkop na mga distansya ng pagkakabukod upang maiwasan ang mga panganib sa kuryente.
4. Isaalang-alang ang mga kondisyon sa kapaligiran: ang temperatura, halumigmig, at vibration ay maaaring makaapekto sa pagganap.

Para sa mga partikular na gabay sa pag-install at mga rekomendasyon sa kaligtasan, nagbibigay ang Anqiang Power ng mga detalyadong manual para sa bawat modelo ng TCCT.

Mga Karaniwang Aplikasyon

• Pagsusukat ng enerhiya sa mga pasilidad na pang-industriya at komersyal
• Kasalukuyang pagsubaybay para sa switchgear at mga transformer
• Mga proteksiyon na relay circuit sa mga substation
• Pagsasama sa mga sistema ng SCADA para sa malayuang pagsubaybay

Mga Karaniwang Isyu at Pag-troubleshoot

Kahit na ang mga de-kalidad na TCCT ay maaaring makatagpo ng mga isyu sa pagpapatakbo. Kasama sa mga karaniwang problema ang:

• Maling Ratio Output:Kadalasang sanhi ng mga pagkakamali sa pangalawang mga kable o hindi tamang pagpili ng core.
• sobrang init:Kadalasan dahil sa labis na pangunahing kasalukuyang o mahinang bentilasyon.
• Magnetic Saturation:Maaaring i-distort ang mga sukat sa mga high-current na application.
• Pinsala sa Mekanikal:Ang mga pisikal na shock o vibration ay maaaring makaapekto sa core alignment.

Ang pag-troubleshoot sa pangkalahatan ay kinabibilangan ng pag-verify ng mga wiring, pagsuri para sa pagkasira ng pagkakabukod, at pagkumpirma na ang device ay na-rate nang tama para sa application.

FAQ

• T: Masusukat ba ng mga TCCT ang parehong AC at DC na alon?
  A: Hindi, sa pamamagitan ng mga pangunahing kasalukuyang transformer ay idinisenyo para sa pagsukat ng AC lamang dahil sa kanilang pag-asa sa electromagnetic induction.
• T: Paano ko pipiliin ang tamang TCCT para sa aking aplikasyon?
  A: Isaalang-alang ang pangunahing kasalukuyang rating, uri ng katumpakan, antas ng pagkakabukod, at mga kondisyon sa kapaligiran.
• Q: Sa pamamagitan ba ng mga core CT na walang maintenance?
  A: Nangangailangan sila ng kaunting maintenance, pangunahing inspeksyon para sa pisikal na pinsala at integridad ng mga kable.
• T: Ano ang pinagkaiba ng mga TCCT ng Anqiang Power?
  A: Binibigyang-diin ng Anqiang Power ang precision manufacturing, tibay, at suporta para sa mga kumplikadong installation.

Sa pamamagitan ng mga pangunahing kasalukuyang transformer ay kailangang-kailangan sa mga modernong sistema ng kuryente, na nagbibigay ng tumpak na pagsukat, proteksyon, at mga kakayahan sa pagsubaybay. Sa pamamagitan ng pag-unawa sa kanilang mga prinsipyo, pag-install, at mga karaniwang alalahanin, matitiyak ng mga inhinyero ang maaasahang operasyon sa lahat ng application.

Para sa mataas na kalidad sa pamamagitan ng mga pangunahing kasalukuyang transformer at personalized na teknikal na suporta, bumisitaKapangyarihan ng Anqiangomakipag-ugnayan sa aminupang talakayin ang iyong mga kinakailangan at makakuha ng ekspertong gabay.
